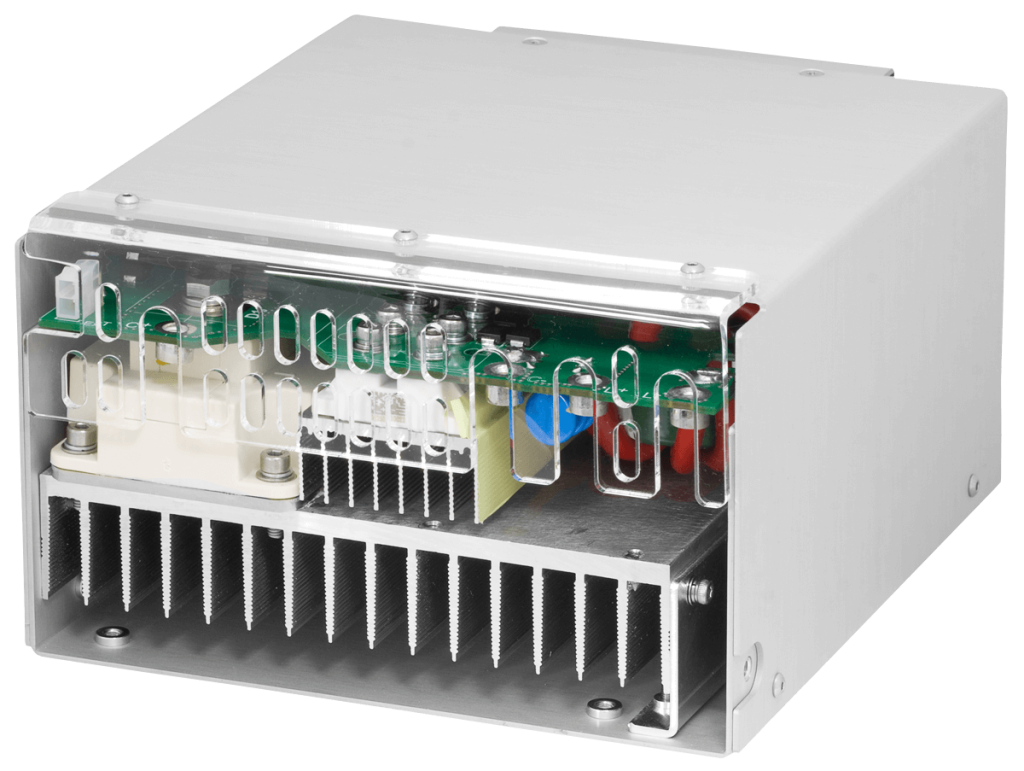

Разрядный модуль NBU‑1312 был создан для упрощения разработки твердотельных лазерных систем. Модуль позволяет формировать на лампе накачки импульсы квазипрямоугольной формы, используя для этого энергию, запасенную во внешней батарее конденсаторов. Подходит как для последовательного, так и для внешнего поджига.
NBU-1312 является самым мощным разрядным модулем в линейке продуктов ОЕМ Тех. Максимальная средняя мощность 4 кВт и максимальное выходное напряжение до 1300 В позволяют использовать этот модуль для управления двумя последовательно соединенными лампами накачки в мощных неодимовых и александритовых лазерных системах для эстетической медицины.
Модуль подходит для сертификации медицинских устройств. Важной особенностью NBU-1312 является четкое и видимое разделение между низковольтными и высоковольтными частями. Вход питания 24 В и все интерфейсные цепи (SIM и PWF) отделены от высоковольтных цепей 4-миллиметровыми промежутками и изоляцией, тестовое напряжение 2500 В AC (1 MOOP/MOPP).
Частота и продолжительность импульсов на лампу задается сигналом +5 V TTL от внешнего контролирующего устройства на соответствующий разъем pin.

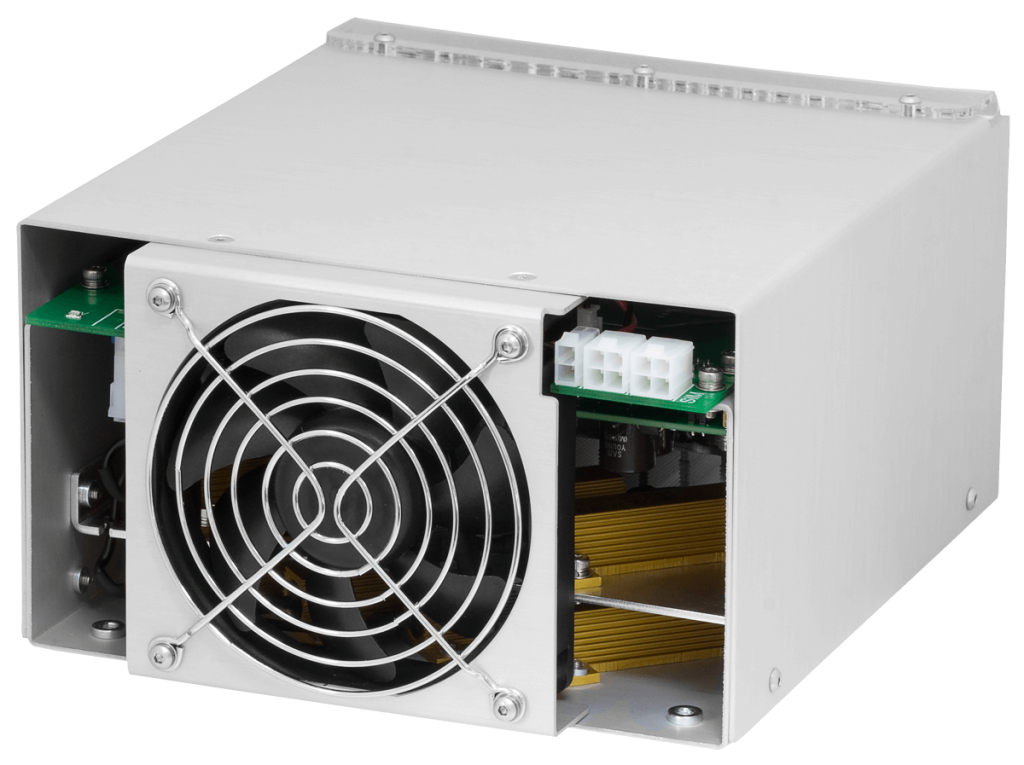

NBU‑1312 включает в себя IGBT, его драйвер, цепи защиты, модуль дежурной дуги, дополненный цепью поджига для последовательного и внешнего поджига лампы, встроенные балластные резисторы и плату управления. Оснащен вентилятором для охлаждения.

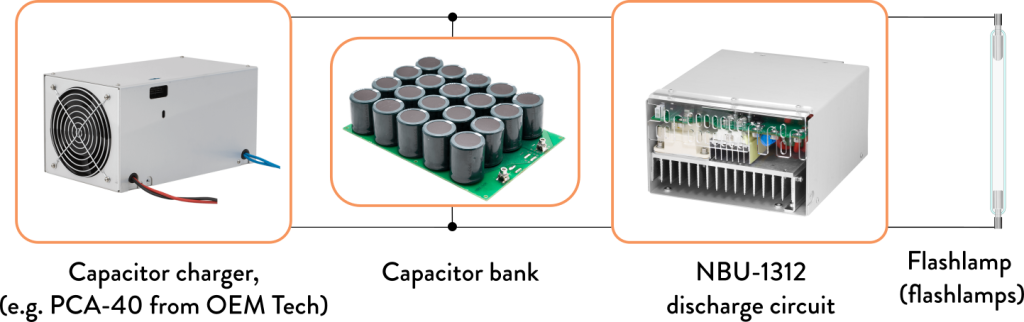

Разрядный модуль NBU-1312 не автономное устройство. Для работы ему требуется зарядный модуль и плата конденсаторов, а также внешнее управление и низковольтное питание (+24 В).
Упрощенные / более сложные модификации возможны по запросу.
Мы также предлагаем менее мощный разрядный модуль - 2 кВт NBU-1112
Низковольтный вход:
Максимальное потребление тока
5 A макс, до 10 A пиковое
Параметры импульса:
Макс. напряжение
1300 В, иное по запросу
до 1000 А (для импульсов < 1 мс)
до 500 А (для импульсов > 1 мс)
иное по запросу
Длительность формируемого импульса
в соответствии с сигналом PWF:Pulse
Макс. частота повторения
50 Гц (до 200 Гц по запросу)
Рекомендуемые кабели:
Для соединения с конденсаторной батареей
FLEXI-2V или аналогичные (> 1300 В рейтинг по напряжению, > 6 мм2 сечение), короткие (рекомендуется 30 см)
Для соединения с импульсной лампой
для внешнего поджига – FLEXI-2V или аналогичные (> 1300 В рейтинг по напряжению, > 6 мм2 сечение)
для последовательного поджига для L– кабеля требуется дополнительная изоляция (напр. силиконовая трубка) или дистанцирование (напр. спиральной обмоткой)
Параметры встроенного модуля дежурной дуги:
Ток
400 мА по умолчанию,
200-500 мА по запросу
Выходное напряжение
до 500 В
Макс. выходная мощность
100 Вт
Напряжение подхвата
до 1500 В
Параметры поджига:
Длительность импульса
~ 1 мкс
Частота повторения импульсов поджига
несколько Гц (автоматически)
Внешний поджиг:
Энергия импульса / напряжение поджига
~20 мДж / 350 В на разъём EXT
(иное по запросу)
Трансформатор поджига
внешний трансформатор (приобретается отдельно). Рекомендуемый p/n ZS1324-24V LUL1(H) от Excelitas Technologies (Digikey p/n ZS1324-24VLUL1(H)-ND )
Последовательный поджиг:
Энергия импульса / напряжение поджига
~160 мДж / 10 кВ на разъём L-
(иное по запросу)
Трансформатор поджига
встроенный трансформатор
Безопасность:
Защита
от перегрева внутренних компонентов
Безопасность
1 MOOP/MOPP между низковольтными и высоковольтными частями (4 мм промежуток / 2500 В HiPot)
Окружающая среда:
Охлаждение
воздушное (встроенный вентилятор)
Рабочая температура
0 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Габаритные размеры (ДxШxВ)
214x177x106 мм
Вес
около 3.0 кг (без кабелей)
По запросу возможны следующие варианты исполнения:
- Встроенный датчик тока
- Цифровые интерфейсы RS-232 / RS-485
- Различные кабели
- Различные параметры дежурной дуги и/или цепи поджига лампы
Модификации
NBU-1312 разрядный модуль, с возможностью как последовательного, так и внешнего поджига
