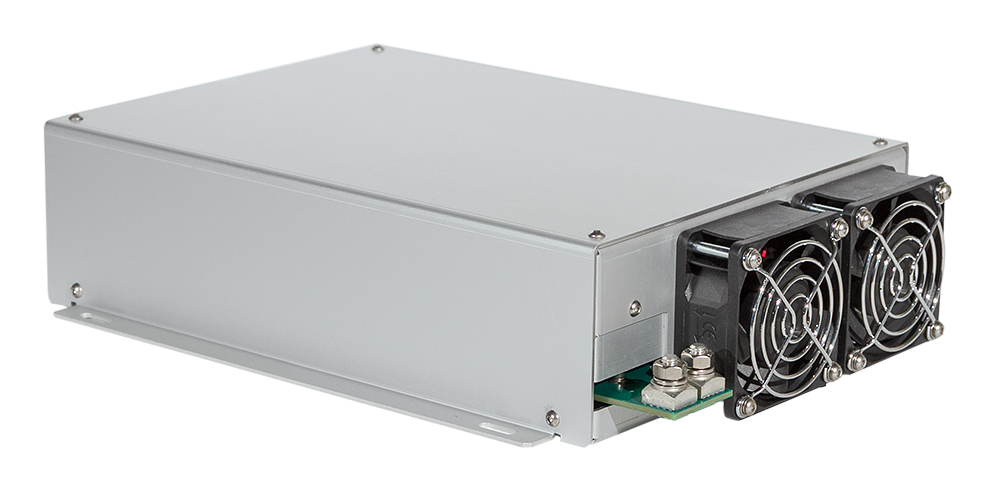

Серия лазерных диодных драйверов, предназначенных для питания мощных линеек и сборок лазерных диодов. Могут работать в режиме подачи непрерывного (CW) или импульсного тока.
Выходная мощность драйверов возможна на уровне 600, 1000 и 1500 Вт.
Значение выходного тока устанавливается на производстве по выбору заказчика, выходное напряжение при этом определяется по формуле Wmax / Imax.
Драйверы разработаны с учётом требований самых последних версий медицинских стандартов - IEC60601-1 для электробезопасности, IEC61000-3-2 для активной коррекции потребляемой мощности и требованиям электромагнитной совместимости EN55011/CISPR11 Класса A для радиопомех и тока утечки.
Как следствие, модули может использоваться в различных типах медицинских устройств без какой-либо дополнительной фильтрации или мер безопасности.
Вход:
200-240 В, 50/60 Гц или
100-240 В, 50/60 Гц (зав. от модели)
Выход:
Максимальная мощность (
W
max
)
600, 1000 или 1500 Вт (2000 Вт доступны по запросу)
Максимальный ток (
I
max
)
выбирается в пределах 10 - 100 А
Максимальное напряжение (
U
max
)
вычисляется по формуле
W
max
/ I
max
Время нарастания/спада
< 1 мс (10 - 90% от Imax)
< 500 мкс по запросу
Точность установки тока
< 1% от
I
max
Погрешность установки тока
< 1% от
I
max
Выброс тока
< 1% от
I
max
Безопасность:
Коэффициент коррекции потребляемой мощности
> 0.98 (активный тип коррекции)
Соответствие стандартам безопасности
IEC60950, IEC60601-1
Напряжение пробоя на корпус
4000 В
Соответствие стандартам ЭМС
EN55011 (Класс А)
Интерфейс:
Тип разъёма
15 Pin "D"-Sub Female
Задание тока
аналоговое, 0-10В
Датчик тока
аналоговый, 0-10В
Датчик напряжения
аналоговый, 0-10В
Окружающая среда:
Рабочая температура
0 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Габаритные размеры (ДxШxВ)
296x213x70 мм
Мы предлагаем модификации диодных драйверов с различными соотношениями выходных токов и напряжений.
Необходимо выбрать требуемую выходную мощность (600, 1000 или 1500 Вт). Затем выберите максимальный выходной ток (в пределах 10..100 А).
Максимальное выходное напряжение, на котором будет способен работать такой драйвер можно автоматически определить по формуле Wmax / Imax.
Как опция доступно управление через последовательный порт RS-232.
