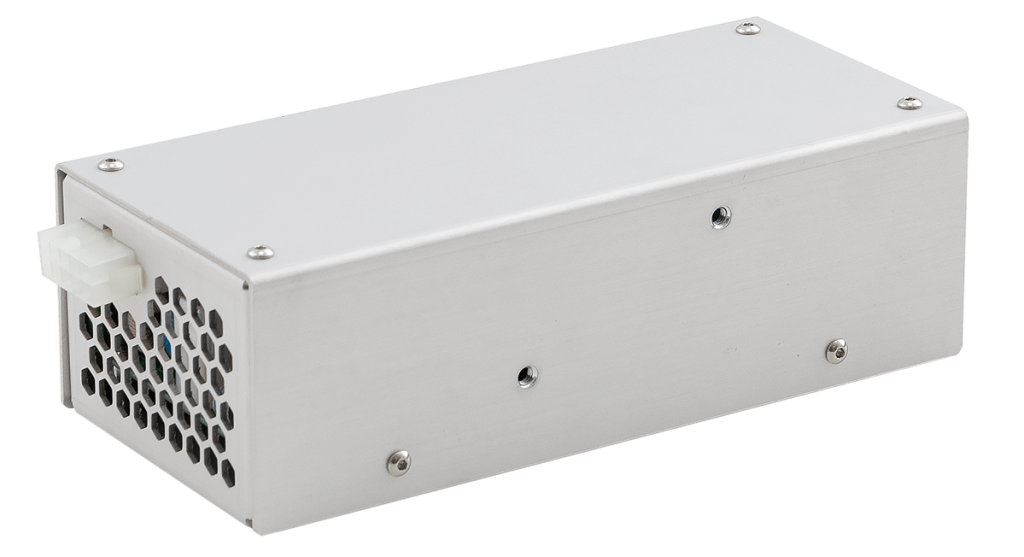

Модуль дежурной дуги SBZ-3008 - это устройство, поджигающее и поддерживающее слаботочный разряд в лампе накачки с целью увеличения её длительности жизни и улучшения стабильности её работы.
Модуль подключается к источнику постоянного напряжения 24 В. В него встроено всё необходимое не только для поддерживания дежурной дуги, но и для её поджига: газовый разрядник, обеспечивающий импульс поджига высокого напряжения и энергии, а также источник напряжения подхвата 1500 В. Трансформатор поджига в модуль не встроен и поставляется отдельно.
Преимуществом модуля дежурной дуги SBZ-3008 является его высокая мощность, выражающаяся в возможности подключения большой лампы или двух ламп, соединенных последовательно (особенности организации поджига дежурной дуги в таком случае описаны в руководстве пользователя). Модуль охлаждается встроенным вентилятором.
В случае прерывания тока поджиг стартует автоматически с частотой около 3 Гц до тех пор, пока разряд не будет восстановлен.
Модуль может использоваться как для последовательного, так и для внешнего поджига без каких-либо изменений.
Значение тока дуги SBZ-3008 выбирается в момент заказа. В обычной ситуации не предполагается возможность изменения величины тока дуги самим пользователем.
Предлагаем также рассмотреть следующие дежурные дуги:
- SBZ-2008 дежурная дуга с +24 В входом, 70 Вт
- SCA-2008 плата дежурной дуги с входом 200-240 В переменного напряжения
- SCA-3008 модуль дежурной дуги в корпусе с входом 200-240 В переменного напряжения, подходит для работы с двумя последовательно соединенными лампами или больших ламп
Вход:
Макс. входной ток
5 A для большинства моделей
10 A для мощной версии, см. также раздел Модификации
Выход:
Ток дуги (*)
зависит от модели, фиксирован, см. также раздел Модификации
Выходное напряжение
устанавливается автоматически в зависимости от выбранного тока и типа лампы
Макс. выходное напряжение (*)
200 - 500 В, см. также раздел Модификации
Напряжение подхвата
1500 В
Макс. выходная мощность (*)
~ 100 Вт
Параметры поджига лампы:
Напряжение поджига
1000 В, иное по запросу
Энергия импульса
~ 160 мДж при 1 кВ
Частота повторения импульсов поджига
несколько Гц, автоматически подстраивается
Окружающая среда:
Рабочая температура
0 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Защиты
от короткого замыкания
от разомкнутой цепи (тайм-аут)
от перегрева
Охлаждение
воздушное, встроенный вентилятор
Габаритные размеры (ДxШxВ)
178x81x57 мм
* Производительность дежурной дуги ограничена её максимальным выходным током, максимальным выходным напряжением либо максимальной выходной мощностью. Иными словами, максимальные выходные ток и напряжение не могут быть получены одновременно из-за ограничения максимальной мощности.
Различные параметры могут быть изменены под Ваши нужды, некоторые из них перечислены ниже:
- значение тока дуги (любое из диапазона возможных значений)
- напряжение поджига (в диапазоне 350-1000 В, иное по запросу)
- тип и расположение разъемов, выходные кабели
- аналоговый сигнал для управления током
- аналоговый сигнал монитора тока
- вход 48 В постоянного тока
Modifications
Стандартная версия (большие токи), хорошо подходит большинству пользователей:
- ~300-800 мА диапазон возможных значений тока дуги
- 500 мA предустановленное значение тока дуги, иное по запросу
- 1000 В напряжение поджига, иное по запросу
Версия с меньшими токами, для небольших ламп (к прим., с дугой 50 мм):
- ~150-400 мА диапазон возможных значений тока дуги
- 200 мA предустановленное значение тока дуги, иное по запросу
- 1000 В напряжение поджига, иное по запросу
Высоковольтная версия:
- ~200-500 мА диапазон возможных значений тока дуги
- 400 мA предустановленное значение тока дуги, иное по запросу
- 1000 В напряжение поджига, иное по запросу
Новейшее поколение SBZ-3008
Лучшая производительность в сложных случаях, таких как две последовательные лампы
Мощная версия (большие токи и высокие напряжения одновременно):
- ~500-1300 мА диапазон возможных значений тока дуги
- 900 мA предустановленное значение тока дуги, иное по запросу
- 1000 В напряжение поджига, иное по запросу
Для больших ламп (к прим., с дугой 150+ мм)
Дороже остальных версий
