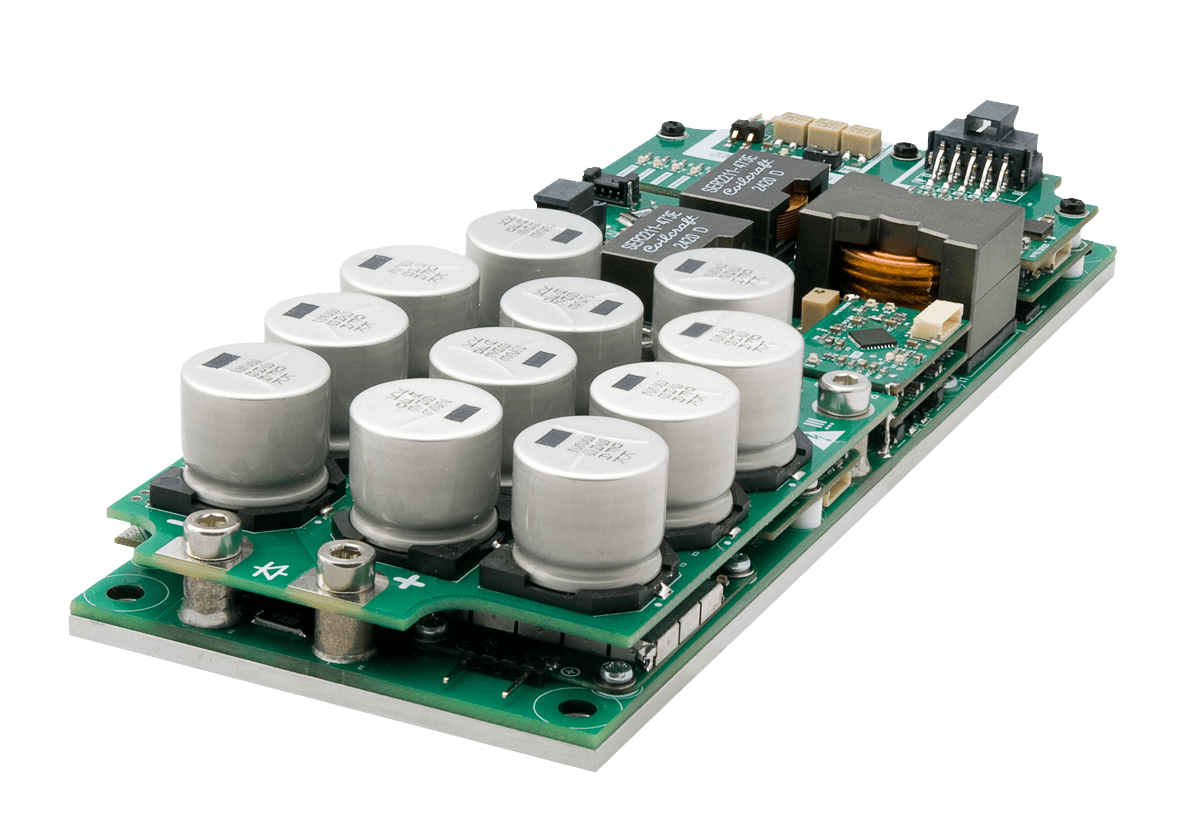

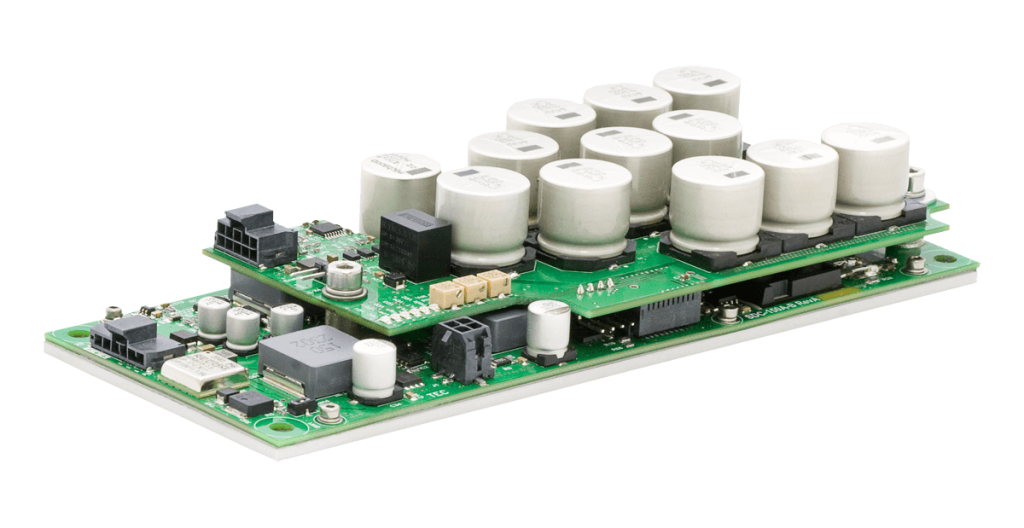

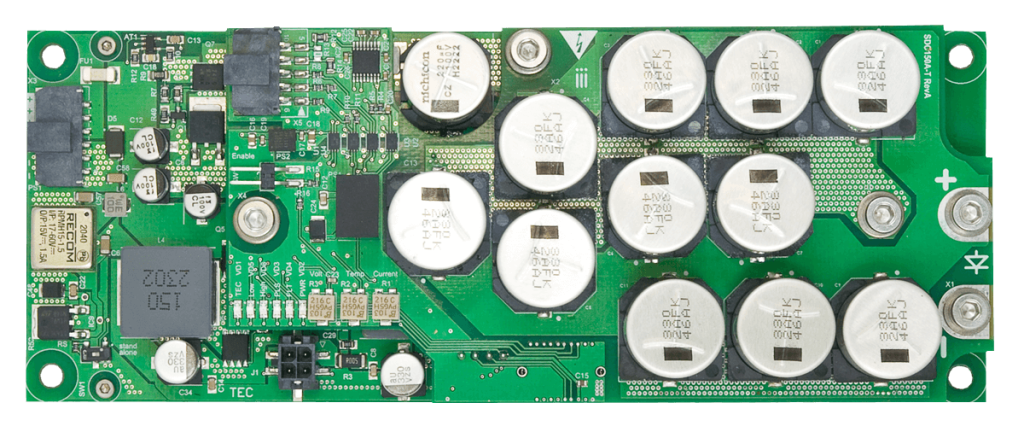

SDC-150A - полное решение для питания и контроля твердотельных неодимовых лазеров с накачкой лазерными диодами (DPSS Nd:Yag), работающих в режиме активной модуляции добротности. Модуль содержит в себе импульсный источник тока для питания диодов накачки, обеспечивает стабильность их температурного режима с помощью термоконтроллера TEC, содержит встроенный драйвер электрооптического затвора (для двух типов ячеек: DKDP или LiNbO3) для управления модуляцией добротности.
Питается от источника постоянного напряжения 28 В (±7 В).
Устройством SDC-150A можно управлять в автоматическом режиме по интерфейсу RS‑232, либо вручную, используя джамперы и подстроечные резисторы (stand-alone режим). Основным интерфейсом является RS-232 (RS-485 доступен как опция). Программное обеспечение поставляется в комплекте с устройством.
Модуль может использовать внутреннюю синхронизацию, когда импульсы генерируются согласуясь с внутренними часами, либо внешнюю, когда импульсы от внешнего устройства являются триггерами генерируемых импульсов (задержки и длительности импульсов определяются пользователем).
Для пассивного охлаждения устройства в его нижней части имеется массивная пластина-радиатор из алюминия.
Выход 1 (диодный драйвер, импульсы на диоды накачки):
Напряжение согласования диодов (VMAX)1
до 400 В, выбирается в момент заказа
Максимальный выходной ток (IMAX)1
до 200 A, выбирается в момент заказа
Выходной ток (I)
10 ... 100 % от IMAX, перестраиваемый
Ширина импульса (t)
50 ... 300 мкс, перестраиваемая (иное по запросу)
Время нарастания / спада импульса
< 20 мкс
Частота повторения (f)
1 ... 30 Гц перестраиваемая (иное по запросу)
Максимальная выходная мощность (V*I*t*f)
> 20 Вт по умолчанию (параметры V, I, t, f не могут одновременно достигать своих максимумов из-за ограничения максимальной мощности)
> 40 Вт по запросу (с сужением диапазона рабочих температур)
Целевой режим
задается для каждой версии драйвера, например:
150 A, 55 В, 220 мкс, 20 Гц
- для SDC-150A-55V-HP
110 A, 85 В, 220 мкс, 20 Гц
- для SDC-110A-85V-HP
Выход 2 (TEC):
Макс. выходной ток
5 A (иное по запросу)
Макс. выходное напряжение
20 В (иное по запросу)
Диапазон температур стабилизации
+20 … +60 °C
Выход 3 (Драйвер ячейки Поккельса, версия для DKDP):
Нагрузка
электрооптическая ячейка DKDP
Форма импульса
треугольная (быстрый передний фронт и относительно медленное затухание)
Время восстановления
5 мкс типично
Амплитуда импульса
2800 … 3800 В, перестраиваемая, иное по запросу
Другое
перестраиваемая задержка относительно импульса питания диодов
Выход 3 (Драйвер ячейки Поккельса, версия для LiNbO3):
Нагрузка
электрооптическая ячейка LiNbO3
Форма импульса
треугольная (быстрый передний фронт и относительно медленное затухание)
Время восстановления
5 мкс типично
Амплитуда импульса
1600 - 2100 В настраиваемая (иное по запросу)
Другое
перестраиваемая задержка относительно импульса питания диодов
Охлаждение
пассивное охлаждение через радиаторную пластину на нижней поверхности устройства; в обязанности пользователя входит обеспечение температуры этой пластины ниже 70 ºC (к примеру, установка модуля на массивный радиатор или системную шину)
Защиты
• от неправильного типа нагрузки
• от короткого замыкания на выходах
• от перегрева внутренних частей
• IDC интерлок блокировка
Интерфейс (цифровой)
RS-232 машинный интерфейс
Интерфейсы (аналоговые)
• IDC
• ошибки
• синхровход
• синхровыход
Окружение:
Рабочая температура
устройство создавалось для работы в диапазоне –30 … +55 ºC (мы проектировали его, исходя из необходимости обеспечить хорошую производительность в данном диапазоне рабочих температур, однако, из-за недоступности температурной комнаты, тестирование полного диапазона температур окружающей среды в реальных условиях не проводилось)
Температура хранения
-40 … +85 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Размеры (ДxШxВ)
180x70x30 мм
1)
Максимальная пиковая мощность (IMAX * VMAX) не должна превышать 10-20 кВт
Многие параметры SDC-150A могут быть изменены под требования заказчика. Некоторые из них перечислены ниже:
- выходное напряжение / ток на диоды
- выходное напряжение на электрооптическую ячейку
- уменьшенная или увеличенная выходная мощность
- интерфейсы
- тип и расположение выходов
Модификации
- • 150 A максимальный выходной ток
- • 55 В максимальное выходное напряжение
- • Максимальная выходная мощность > 20 Вт
(целевой режим 150 A, 55 В, 220 мкс, 10 Гц)
- • 150 A максимальный выходной ток
- • 55 В максимальное выходное напряжение
- • Увеличенная выходная мощность, достигнутая за счет сужения диапазона рабочих температур
-
- • Максимальная выходная мощность > 40 Вт
(целевой режим 150 A, 55 В, 220 мкс, 20 Гц)
- • Рабочая температура 0 - 40 °C
- • 110 A максимальный выходной ток
- • 85 В максимальное выходное напряжение
- • Максимальная выходная мощность > 20 Вт
(целевой режим 110 A, 85 В, 220 мкс, 10 Гц)
- • 110 A максимальный выходной ток
- • 85 В максимальное выходное напряжение
- • Увеличенная выходная мощность, достигнутая за счет сужения диапазона рабочих температур
-
- • Максимальная выходная мощность > 40 Вт
(целевой режим 110 A, 85 В, 220 мкс, 20 Гц)
- • Рабочая температура 0 - 40 °C
