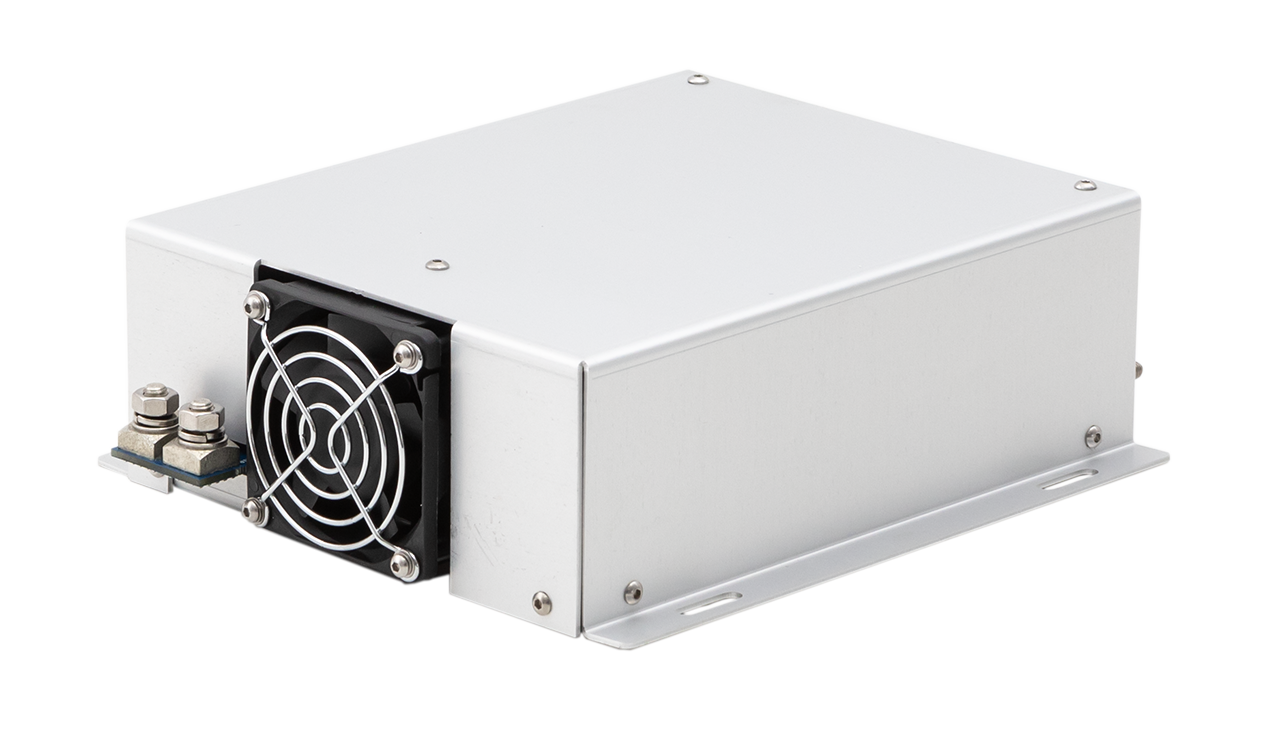

Серия лазерных диодных драйверов средней мощности, предназначенных для питания линеек и сборок лазерных диодов. Могут работать в режиме подачи непрерывного (CW) или импульсного тока.
Возможны модификации драйвера с выходной мощностью 150, 250 и 400 Вт. Значение выходного тока устанавливается на производстве по выбору заказчика, выходное напряжение при этом определяется по формуле Wmax / Imax.
Выходной ток может быть установлен на любое значение в пределах рабочего диапазона (0 А ‑ Imax) путем подачи управляющего напряжения постоянного тока на соответствующий вход.
Управление модулем также возможно с помощью внешнего блока дистанционного управления LDD-RC (приобретается отдельно) либо дополнительных внешних плат управления (также приобретаются отдельно): автономной версии (код заказа — STA) с перемычками и подстроечным резистором или версии с интерфейсом RS-232 (код заказа — RS232) для управления с компьютера.
Данные драйверы могут использоваться в промышленных, лабораторных и, в некоторых случаях, медицинских целях. Для подтверждения соответствия стандартам для определенной модификации необходимо пройти процедуру сертификации, которая проводится по запросу.
Вход:
200–240 В AC, 50/60 Гц
или 100–240 В AC, 50/60 Гц
(см. также раздел Модификации)
< 3 А, в зависимости от модели
Выход:
Режим работы
непрерывный и импульсный (длительность и частота повторения импульсов ограничены только фронтами)
Максимальное выходное напряжение (Vmax)
выбирается в диапазоне 2–40 В (см. также раздел Модификации, иное по запросу)
Максимальный выходной ток (Imax)
выбирается в диапазоне 5–100 А (см. также раздел Модификации, до 150 А по запросу)
Максимальная выходная мощность (Pmax), как для импульсного, так и для непрерывного режимов
выбирается в диапазоне 150–400 Вт (см. также раздел Модификации)
Выходное напряжение
• рекомендуемое напряжение на диоде:
70–100% от Vmax
• допустимое напряжение на диоде:
20–100% от Vmax
Выходной ток
• регулируется в диапазоне 0–100% от Imax при рекомендуемом напряжении на диоде (70–100% от Vmax)
• регулируется в диапазоне 10–100% от Imax при допустимом напряжении на диоде (20–100% от Vmax)
Время нарастания / спада
< 1 мс (от 10% до 90%)
< 500 мкс по запросу
Точность регулировки тока
< 1% от Imax
Безопасность:
Коэффициент мощности (PFC)
> 0.98 (активный)
Напряжение изоляции вход/выход
2500 V AC (другие значения по запросу)
Сертификация безопасности (по запросу)
IEC 60601-1 или IEC 60950-1
Сертификация ЭМС (по запросу)
IEC 60601-1-2 или EN 55011/CISPR 11
Условия эксплуатации:
Охлаждение
принудительное воздушное (со встроенным вентилятором)
Рабочая температура
+10 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Размеры (Д×Ш×В)
225×181×68 мм
Мы предлагаем модификации диодных драйверов с различными соотношениями выходных токов и напряжений.
Необходимо выбрать требуемую выходную мощность (150, 250 или 400 Вт). Затем выбрать максимальный выходной ток (в пределах 5..75 / 10..100 А).
Максимальное выходное напряжение, на котором будет способен работать такой драйвер можно определить по формуле Wmax / Imax.
Как опция, доступно управление через последовательный порт RS-232.
LDD-XXXX-YYYY-ZZZZ, где:
-
XXXX означает макс. выходную мощность (в ваттах)
-
YYYY означает макс. выходной ток
-
ZZZZ означает макс. выходное напряжение
Примечания:
- Мы рекомендуем выбирать значения Imax и Vmax, максимально соответствующие рабочему току и напряжению вашего диода, чтобы обеспечить наиболее эффективное использование выходной мощности устройства и его оптимальные характеристики.
-
Произведение YYYY на ZZZZ не должно превышать XXXX.
Модель |
Pmax, примеры |
Imax, диапазон выбора |
Входное напряжение |
|---|
LDD-150 |
150 Вт |
5 – 75 A |
100-240 В AC |
LDD-250 |
250 Вт |
10 – 100 A |
100-240 В AC |
LDD-400 |
400 Вт |
10 – 100 A |
200-240 В AC |
Пример:
• версия средней мощности (меньший размер)
• до 250 Вт выходная мощность
• до 100 A выходной ток
• до 2.5 В выходное напряжение
• входное напряжение 100-240 В АС
