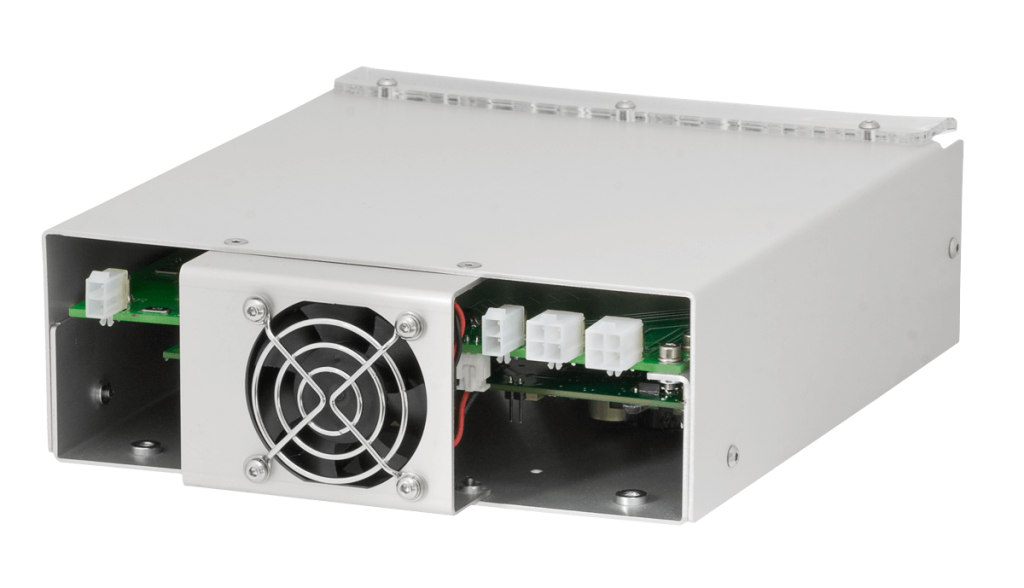

Разрядный модуль NBU‑1508

Applications

  • Разрядный модуль для импульсных ламп, для Q-switched Nd:YAG

Features

  • Тип - SCR (тиристор), колоколообразные импульсы
  • Напряжение на лампе - до 1500 В
  • Ток в лампе - до 1000 A
  • Длительность импульса - зависит от L и C, фиксирована
  • Макс. средняя мощность - 2 кВт

nbu-1508-manual-en.pdf

Руководство пользователя (на английском языке, размер 1.2МБ)

Разрядный модуль NBU-1508 предназначена для упрощения разработки твердотельных лазерных систем. Модуль использует полный разряд относительно небольшого конденсатора (типичное значение - 100 мкФ), который вместе с внешним индуктором формирует короткие (от десятков до сотен микросекунд) колоколообразные импульсы на лампе-вспышке и поддерживает дежурную дугу в интервале между импульсами. Типичное применение - Q-switched Nd:YAG или аналогичные системы. По умолчанию в NBU-1508 предусмотрены возможности последовательного и внешнего поджига.

Частота импульсов на лампу задается сигналом +5 В TTL от внешнего устройства управления на соответствующий разъем pin. Длительность импульса определяется временем разряда конденсатора, которое зависит от параметров L, C и лампы-вспышки. Мы готовы обсудить этот вопрос для конкретных систем.

Модуль включает в себя тиристор, его драйвер, цепи защиты, модуль дежурной дуги, дополненный цепью поджига для последовательного и внешнего поджига лампы, и плату управления. Кроме того, он содержит вентилятор для активного охлаждения.

Разрядный модуль NBU-1508 не автономное устройство. Для работы ему требуется зарядный модуль, конденсатор и внешняя катушка индуктивности, а также внешнее управление для запуска импульсов и низковольтное питание (+24 В).

nbu-1508 разрядный модуль для импульсной лампы, подключение

Важной особенностью NBU-1508 является четкое и видимое разделение между низковольтными и высоковольтными частями. Вход питания 24 В и все интерфейсные цепи (SIM и PWF) отделены от высоковольтных цепей 4-миллиметровыми промежутками и изоляцией, тестовое напряжение 2500 В AC (1 MOOP/MOPP).

Различные модификации возможны по запросу.

Низковольтный вход:

Напряжение
+24 В
Максимальное потребление тока
5 A макс, до 10 A пиковое

Параметры импульса:

Макс. напряжение
до 1500 В, иное по запросу
Максимальный ток разряда
(зависит от сопротивления лампы К0)
до 1000 А (для импульсов < 1 мс)
до 500 А (для импульсов > 1 мс)
иное по запросу
Макс. средняя мощность
2000 Вт
Длительность формируемого импульса
зависит от L, C и параметров лампы, фиксирована
Макс. частота повторения
50 Гц (до 100 Гц по запросу)

Рекомендуемые кабели:

Для соединения с конденсаторной батареей
FLEXI-2V или аналогичные (> 1000 В рейтинг по напряжению, > 4 мм2 сечение), короткие (рекомендуется 30 см)
Для соединения с импульсной лампой
для внешнего поджига – FLEXI-2V или аналогичные (> 1000 В рейтинг по напряжению, > 4 мм2 сечение)
для последовательного поджига для L– кабеля требуется дополнительная изоляция (напр. силиконовая трубка) или дистанцирование (напр. спиральной обмоткой)

Параметры встроенного модуля дежурной дуги:

Ток
400 мА по умолчанию,
200-500 мА по запросу
Выходное напряжение
до 300 В
Макс. выходная мощность
100 Вт
Напряжение подхвата
до 1500 В

Параметры поджига:

Длительность импульса
~ 1 мкс
Частота повторения импульсов поджига
несколько Гц (автоматически)

Внешний поджиг:

Энергия импульса / напряжение поджига
~20 мДж / 350 В на разъём EXT
(иное по запросу)
Трансформатор поджига
внешний трансформатор (приобретается отдельно). Рекомендуемый p/n ZS1324-24V LUL1(H) от Excelitas Technologies (Digikey p/n ZS1324-24VLUL1(H)-ND )

Последовательный поджиг:

Энергия импульса / напряжение поджига
~160 мДж / 10 кВ на разъём L-
(иное по запросу)
Трансформатор поджига
встроенный трансформатор

Безопасность:

Защита
от перегрева внутренних компонентов
Безопасность
1 MOOP/MOPP между низковольтными и высоковольтными частями (4 мм промежуток / 2500 В HiPot)

Окружающая среда:

Охлаждение
воздушное (встроенный вентилятор)
Рабочая температура
0 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации

Прочее:

Габаритные размеры (ДxШxВ)
218x174x60 мм
Вес
2.0 кг

По запросу возможны следующие варианты исполнения:

  • Встроенный датчик тока
  • IGBT с расширенными параметрами, повышенной мощности / высокотоковый / высоковольтный
  • IGBT более экономичных серий, меньшей мощности / рассчитанный на более низкие токи / напряжения
  • Цифровые интерфейсы RS-232 / RS-485
  • Различные кабели
  • Различные параметры дежурной дуги и/или цепи поджига лампы

Модификации

Модель
Описание
NBU-1508
NBU-1508 разрядный модуль, с возможностью как последовательного, так и внешнего поджига

Example

NBU-1508
NBU-1508 разрядный модуль, с возможностью как последовательного, так и внешнего поджига
