LDD-RC — это модуль дистанционного управления, разработанный для драйверов лазерных диодов ООО "ОЕМ Тех" серий PDD, LDD и LDY.
Оснащённый 10-дюймовым сенсорным экраном, он обеспечивает удобный и интуитивно понятный интерфейс, идеально подходящий для лабораторной эксплуатации.
LDD-RC позволяет пользователю настраивать все основные рабочие параметры, включая выходной ток, длительность импульса и частоту повторения импульсов. Он поддерживает как внутренний, так и внешний режимы синхронизации, позволяя драйверу работать либо от встроенного источника синхронизации, либо от внешнего генератора импульсов.
Разработанный для упрощения управления лазерным драйвером, LDD-RC делает работу с системой простой и эффективной. В зависимости от модели подключённого драйвера он поддерживает как непрерывный (CW), так и импульсный режим работы, что делает его идеальным решением для лабораторных испытаний, разработки и интеграции лазерных систем.

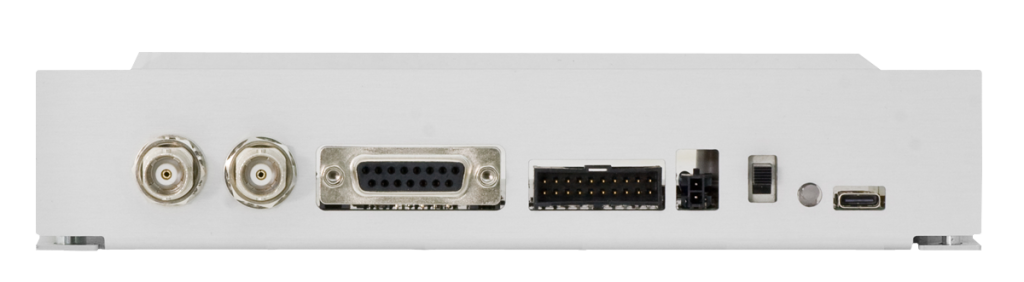

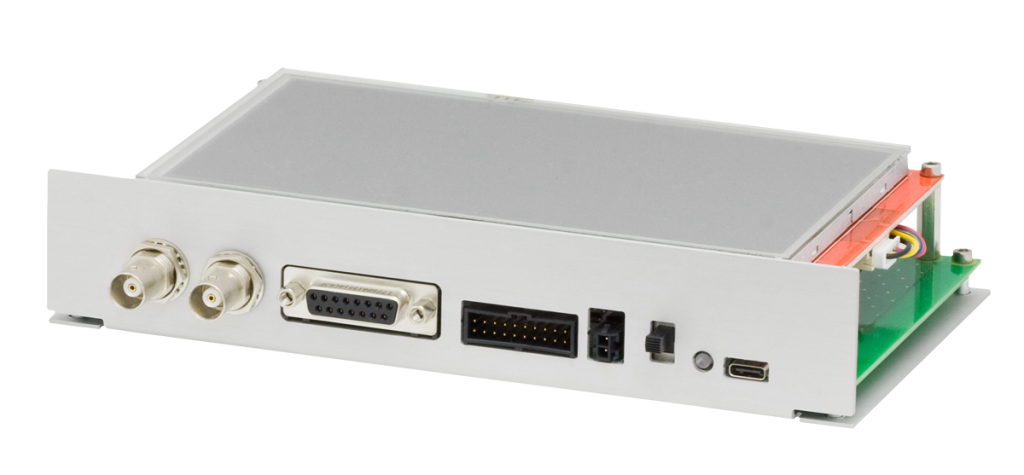

Интерфейсы и подключения:
Вход синхронизации
Разъём BNC – TTL, входное сопротивление 560 Ом
Выход синхронизации
Разъём BNC – TTL, 5 В на нагрузке 50 Ом
Интерфейс
Разъём DSUB (15-контактный, гнездо) – подключение драйверов лазерных диодов серий LDD, LDY и PDD
Вспомогательный интерфейс
Разъём Molex C-GRID III (20-контактный) – подключение источников питания зарядки конденсаторов серии PCA (только для драйверов лазерных диодов DC/DC PDD-500 и PDD-1000)
IDC
Разъём Molex Micro-Fit (2-контактный) – подключение цепи блокировки двери (door interlock). Для работы диодного драйвера два контакта разъёма должны быть замкнуты.
Питание
включает и выключает LDD-RC
Светодиод питания
показывает наличие питания 5 В DC на LDD-RC
Вход питания
Разъём USB Type-C – вход питания LDD-RC (сюда должно подаваться внешнее питание 5 В DC)

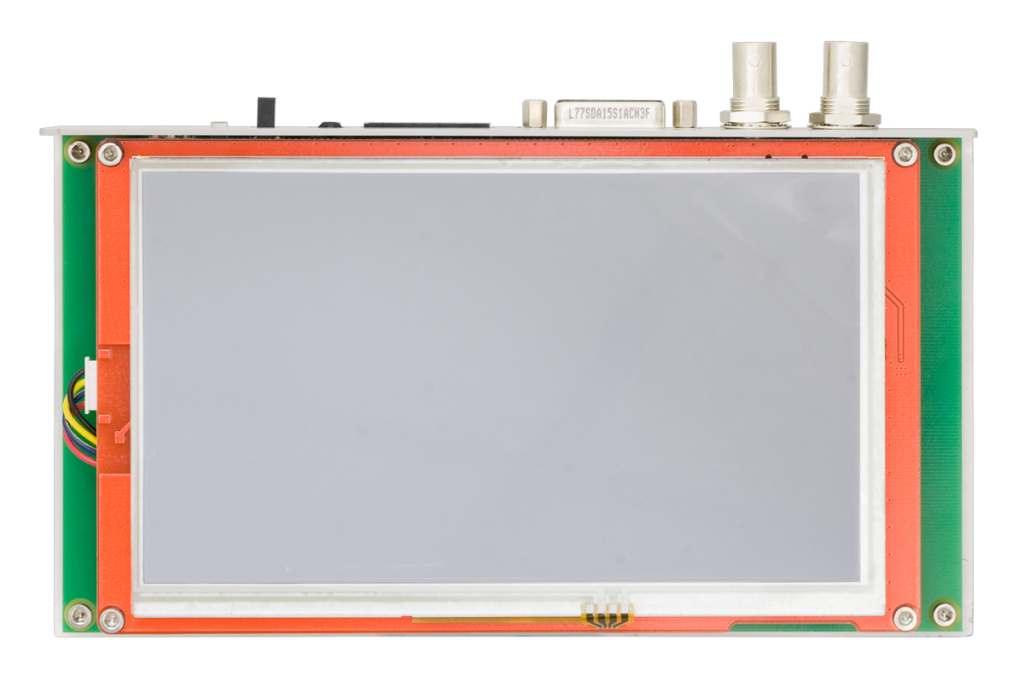

Сенсорный экран
10-дюймовый резистивный сенсорный экран
Интерфейсы коммуникации
USB / UART / RS-232 / RS-485
недоступно
Условия эксплуатации:
Охлаждение
естественная конвекция
Рабочая температура
+10 … +40 °C
Температура хранения
−20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Размеры (Д×Ш×В)
205×132×114 мм
