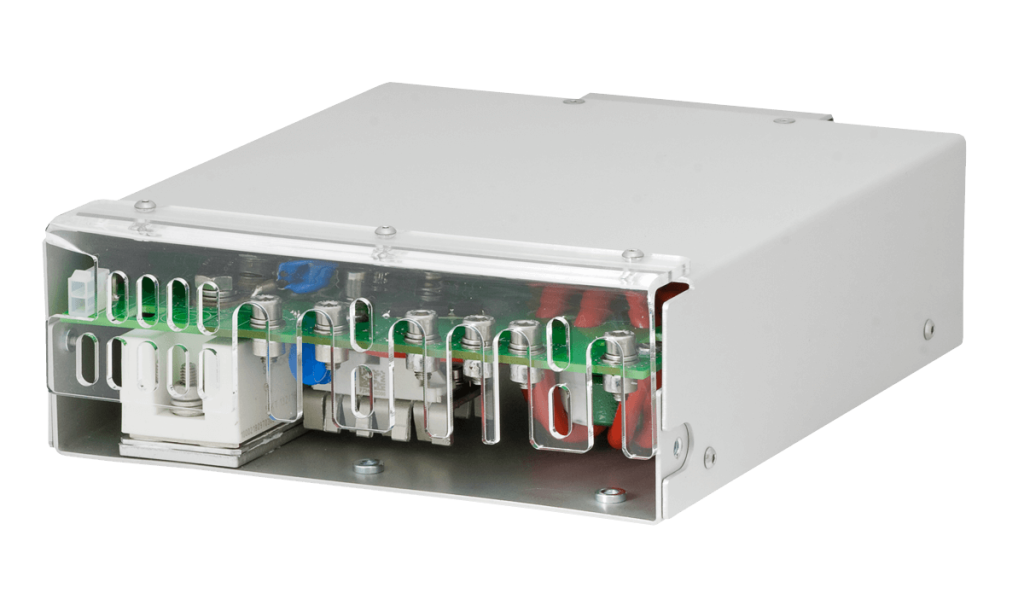

Разрядный модуль NBU‑1112 был создан для упрощения разработки твердотельных лазерных систем. Предыдущая модель NBU-0808 теперь является одной из модификаций NBU‑1112 под названием NBU‑1112‑08
Модуль позволяет формировать на лампе накачки импульсы квазипрямоугольной формы, используя для этого энергию, запасенную во внешней батарее конденсаторов. Подходит как для последовательного, так и для внешнего поджига.
Частота и продолжительность импульсов на лампу задается сигналом +5 V TTL от внешнего контролирующего устройства на соответствующий разъем pin.
Разрядный модуль NBU-1112 схож с моделью NBU-1012, имеет, однако, несколько отличающиеся размеры, более технологичные решения в основе и больше подходит для сертификации медицинских устройств. Важной особенностью NBU-1112 является четкое и видимое разделение между низковольтными и высоковольтными частями. Вход питания 24 В и все интерфейсные цепи (SIM и PWF) отделены от высоковольтных цепей 4-миллиметровыми промежутками и изоляцией, тестовое напряжение 2500 В AC (1 MOOP/MOPP).
NBU‑1112 включает в себя IGBT, его драйвер, цепи защиты, модуль дежурной дуги, дополненный цепью поджига для последовательного и внешнего поджига лампы, и плату управления. Имеется встроенный охлаждающий вентилятор. В данном разрядном модуле отсутствуют встроенные разрядные резисторы, хотя есть все необходимые для них цепи подключения и управления. Сборки разрядных резисторов различных размеров и с разными сопротивлениями можно заказать у нас в качестве дополнительного аксессуара, см. Руководство пользователя.

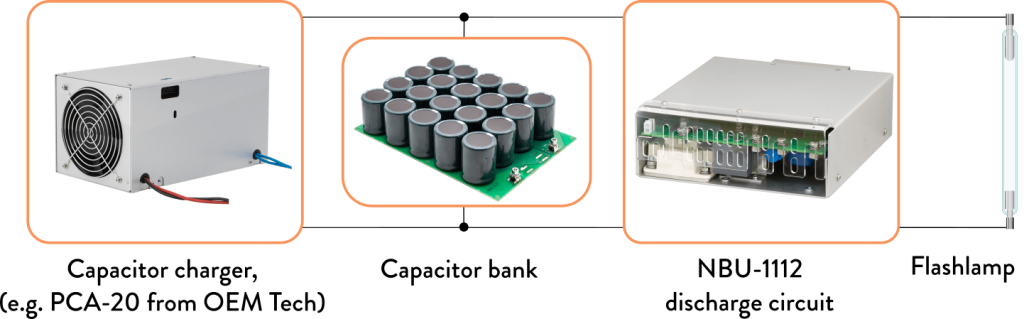

Разрядный модуль NBU-1112 не автономное устройство. Для работы ему требуется зарядный модуль и плата конденсаторов, а также внешнее управление и низковольтное питание (+24 В).
Упрощенные / более сложные модификации возможны по запросу.
Низковольтный вход:
Максимальное потребление тока
5 A макс, до 10 A пиковое
Параметры импульса:
Макс. напряжение
возможно до 1300 В, (см. также раздел Модификации )
до 1000 А (для импульсов < 1 мс)
до 500 А (для импульсов > 1 мс)
иное по запросу
Длительность формируемого импульса
в соответствии с сигналом PWF:Pulse
Макс. частота повторения
100 Гц (до 200 Гц по запросу)
Рекомендуемые кабели:
Для соединения с конденсаторной батареей
FLEXI-2V или аналогичные (> 1000 В рейтинг по напряжению, > 4 мм2 сечение), короткие (рекомендуется 30 см)
Для соединения с импульсной лампой
для внешнего поджига – FLEXI-2V или аналогичные (> 1000 В рейтинг по напряжению, > 4 мм2 сечение)
для последовательного поджига для L- кабеля требуется дополнительная изоляция (напр. силиконовая трубка) или дистанцирование (напр. спиральной обмоткой)
Параметры встроенного модуля дежурной дуги:
Ток
400 мА по умолчанию,
200-500 мА по запросу
Выходное напряжение
до 300 В
Макс. выходная мощность
100 Вт
Напряжение подхвата
до 1500 В
Параметры поджига:
Длительность импульса
~ 1 мкс
Частота повторения импульсов поджига
несколько Гц (автоматически)
Внешний поджиг:
Энергия импульса / напряжение поджига
~ 20 мДж / 350 В на разъём EXT
(иное по запросу)
Трансформатор поджига
внешний трансформатор (приобретается отдельно). Рекомендуемый p/n ZS1324-24V LUL1(H) от Excelitas Technologies (Digikey p/n ZS1324-24VLUL1(H)-ND )
Последовательный поджиг:
Энергия импульса / напряжение поджига
~ 160 мДж / 10 кВ на разъём L-
(иное по запросу)
Трансформатор поджига
встроенный трансформатор
Безопасность:
Защита
от перегрева внутренних компонентов
Безопасность
1 MOOP/MOPP между низковольтными и высоковольтными частями (4 мм промежуток / 2500 В HiPot)
Окружающая среда:
Охлаждение
воздушное (встроенный вентилятор)
Рабочая температура
0 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Габаритные размеры (ДxШxВ)
217x177x64 мм
По запросу возможны следующие варианты исполнения:
- Различные параметры дежурной дуги и/или цепи поджига лампы
- Различные кабели
- Кастомные сборки разрядных резисторов
- Более высокие токи (до 1500 А на коротких импульсах)
- Более высокие рабочие напряжения
- Более высокие рабочие мощности
- Цифровые интерфейсы RS-232 / RS-485
- Встроенный датчик тока
Модификации
Стандартная версия, подходит большинству пользователей:
- 1200 В IGBT
- 1000 В максимальное напряжение
- 1000 A максимальный ток
- мощный модуль дежурной дуги
Высоковольтная версия:
- 1700 В IGBT
- 1300 В максимальное напряжение
- 1000 A максимальный ток
- мощный модуль дежурной дуги
Дороже, чем стандартная версия. Рекомендуется для управления двумя последовательно соединенными лампами.
Оптимизированная версия:
- 1200 В IGBT
- 800 В максимальное напряжение
- 1000 A максимальный ток
- стандартный модуль дежурной дуги
Ранее выпускался под названием NBU-0808
Несколько дешевле стандартной версии. Хорошо подходит для гольмиевых лазеров.
Экономичная версия:
- 600 В IGBT
- 500 В максимальное напряжение
- 1000 A максимальный ток
- стандартный модуль дежурной дуги
Самая недорогая версия.
Подходит для IPL и низковольтных лазерных систем
Пример:
NBU-1112 разрядный модуль, 1000 В максимальное напряжение, 1000 A максимальный ток
