Серия FLD-4U - это источники питания ламп накачки, предназначенных для работы с импульсными твердотельными лазерами, такими как Nd:YAG, Er:YAG, александритовый и пр., а также другими импульсными приложениями, к примеру, IPL, имитацией солнечного света, УФ-терапией, стерилизацией.
Данные блоки питания являются полными решениями и включают в себя все необходимые модули - блок управления, батарею конденсаторов, зарядный модуль, модуль дежурной дуги и разрядный контур (один или несколько). FLD-4U :
- заряжает встроенный блок конденсаторов до заданного пользователем уровня,
- генерирует импульсы напряжения заданной длительности на лампе с заданной частотой,
- обеспечивает дежурную дугу в интервалах между импульсами,
- способен выдерживать заданную задержку выходного сигнала на лампу по отношению к внешнему синхроимпульсу..
Опционально, FLD-4U может поставляться с БУЗом (драйвером ячейки Поккельса). В такой конфигурации FLD-4U также контролирует следующие параметры:
- уровень напряжения на ячейке Поккельса, его включение и выключение,
- позволяет задать задержку между переключением БУЗ и импульсом напряжения на лампу,
- время между отдельными импульсами в последовательности импульсов в режиме модуляции добротности (доступно как опция).
FLD-4U имеет один или два выходных канала, к каждому из которых можно подключить до двух ламп, соединенных последовательно. Таким образом, один драйвер может питать до четырех ламп. Возможность такого подключения зависит от соотношения параметров конкретных устройств.

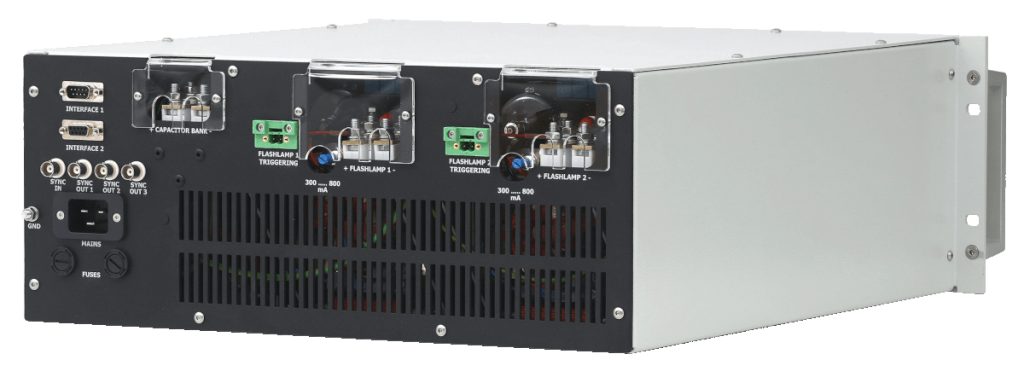

Системы ламповой накачки FLD-серии выполнены в 19-дюймовом формате, глубиной около 50 см. Высота FLD-4U равна 4U.

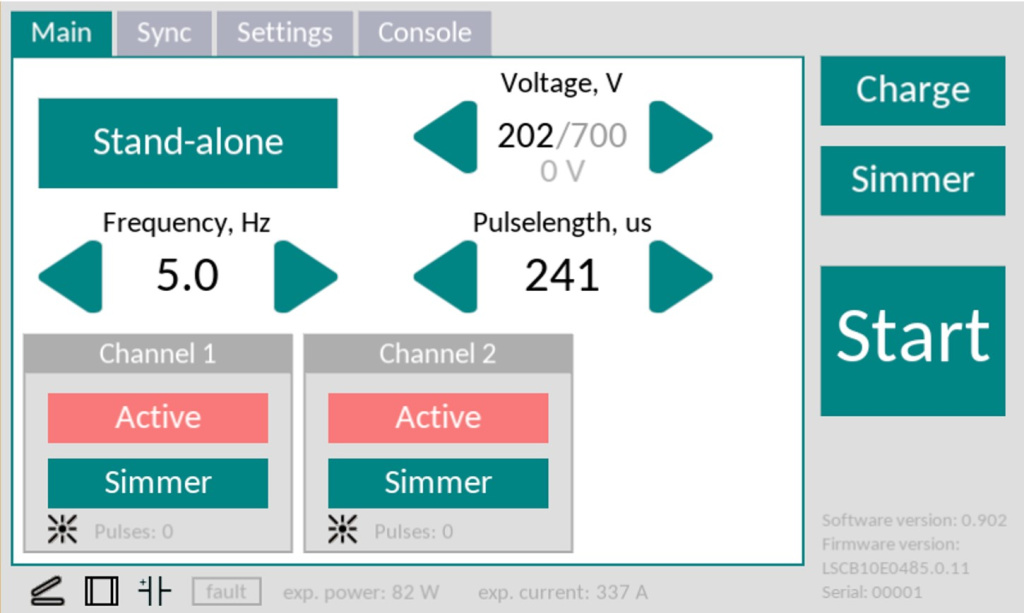

Все основные параметры работы (выходное напряжение, длительность импульса, частота следования импульсов, и др.) задаются с сенсорного дисплея на передней панели модуля (7" цветной экран), либо через интерфейс RS-232 (RS-485 по запросу).
Для вычисления параметров импульса (энергия на лампу, пиковый ток, напряжение на лампе в конце импульса), пожалуйста, используйте наш калькулятор
Вход:
Зависит от модели:
- 110-240 В AC, 50/60 Гц, 1 ф для 2000 Вт моделей
- 200-240 В AC, 50/60 Гц, 1 ф для 1750 Вт и 3500 Вт моделей
Выход:
Количество выходов
1 или 2 (не являются независимыми, работают только с одинаковыми параметрами)
Макс. выходное напряжение VMAX
450/700/900 В (другое по запросу)
Макс. выходной ток
1000 A для импульсов длительностью <1 мс (до 1500 A по запросу)
500 A для импульсов длительностью >1 мс
Макс. выходная мощность
1.75/2.0/3.5 кВт (на VMAX, выбирается пользователем)
Выходное напряжение (*)
перестраиваемое в диапазоне 100-VMAX, иное по запросу
Длительность импульса (*)
перестраиваемая в диапазоне 50-1000 мкс, до 100 мс по запросу
Частота следования импульсов (*)
перестраиваемая в диапазоне 0-30 Гц, до 100 Гц по запросу
* Выходное напряжение, длительность импульсов и частота повторения всегда одинаковы в обоих каналах
Конденсаторы:
Встроенная батарея конденсаторов
26000 мкФ / 450 В
или
10000 мкФ / 700 В
или
6.600 мкФ / 900 В (другие по запросу)
Внешняя батарея конденсаторов
порт для подключения внешней батареи
Параметры встроенного модуля дежурной дуги:
Ток
300-800 мА (другой по запросу)
Выходное напряжение
300 В
Напряжение подхвата
1500 V
Параметры поджига:
Метод поджига
последовательный или внешний
Внешний поджиг
~ 20 мДж / 350 В на PIN positive разъёма EXT (иное по запросу)
Трансформатор поджига (внешний поджиг)
внешний трансформатор (приобретается отдельно). Рекомендуемый p/n ZS1324-24V LUL1(H) от Excelitas Technologies (Digikey p/n ZS1324-24VLUL1(H)-ND )
Последовательный поджиг
~ 160 мДж / 10 кВ на разъём L- (иное по запросу)
Трансформатор поджига (последовательный поджиг)
встроенный
Рекомендуемые кабели:
Для соединения с импульсной лампой
для внешнего поджига - FLEXI-2V или аналогичные (> 1000 В рейтинг по напряжению, 6 мм2 сечение)
для последовательного поджига для L– кабеля требуется дополнительная изоляция (напр. силиконовая трубка) или дистанцирование (напр. спиральной обмоткой)
Для соединения с конденсаторной батареей
FLEXI-2V или аналогичные (> 1000 В рейтинг по напряжению, > 6 мм2 сечение), короткие (рекомендуется 30 см)
Окружающая среда:
Защиты
перенапряжение, перегрев,
повреждение лампы, интерлок и пр.
Охлаждение
воздушное (встроенный вентилятор)
Рабочая температура
+10 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Интерфейсы
7'' дисплей, сенсорная панель
RS-232 / RS-485 (полное внешнее управление)
Синхронизация
1x синхровход
3х синхровыхода
Габаритные размеры (ДxШxВ)
500x380x172 мм
Вес
10-15 кг, в зависимости от модификации
В конструкцию модуля заложены возможности конфигурирования. Следующие параметры могут быть изменены по вашему запросу:
- входное напряжение
- количество выходов (1 или 2) (не независимы)
- выходная мощность (до 3.5 кВт)
- выходное напряжение (до 1350 В)
- тип и параметры поджига
- тип управления (вариант без дисплея)
- интерфейс передней панели и логика работы
- модификации с полным разрядом обсуждаются
- модификации со встроенным блоком управления электрооптическим затвором
Модуль может быть укомплектован дополнительной батареей ёмкостью вплоть до 105000 мкФ / 450 В, или
40000 мкФ / 700 В или
26000 мкФ / 900 В.
FLD-4U-XX-YYYY-ZZZZ-[VVVV], где:
- XX код определяет количество выходов (каналов) на лампу, может принимать значения C1 (одноканальная версия) или C2 (двухканальная версия).
- YYYY - максимальное выходное напряжение VMAX (может быть 450 В, 700 В, 900 В либо иное, по договоренности). Мы рекомендуем выбирать VMAX как можно ближе к планируемому рабочему напряжению, что позволит максимально использовать мощность, на которую рассчитан модуль.
- ZZZZ - максимальная выходная мощность (может принимать значения 1750 Вт, 3500 Вт или 2000 Вт). 2000 Вт версия FLD-4U драйвера питается от 110-240 В АС, 1750 Вт и 3500 Вт версии FLD-4U драйвера требуют 200-240 В AC входное напряжение.
- VVVV код определяет машинный интерфейс, может быть RS-232 или RS-485. В RS-232 версию FLD-4U можно добавить опцию поддержки управления внешним БУЗ (драйвером ячейки Поккельса). Несколько FLD-4U драйверов версии с RS-485 могут работать в конфигурации master-slave. По умолчанию поставляется RS-232 версия.
Иные доработки (к примеру, нестандартный ток дежурной дуги, нестандартное значение максимального выходного напряжения VMAX, варианты IGBT с высокими токами, кастомизация программного обеспечения, контроль БУЗ) возможны по запросу. Пожалуйста, свяжитесь с нами для уточнения деталей.
Примеры стандартных конфигураций:
Входное напряжение –
200-240 В AC, 50/60 Гц, 1 ф
Количество выходов (каналов) – 1
Максимальное выходное напряжение – 900 В
Ёмкость встроенной батареи – 6.6 мФ @ 900 В
Максимальная выходная мощность – 1750 Вт @ 900 В
RS-232 интерфейс
Входное напряжение –
200-240 В AC, 50/60 Гц, 1 ф
Количество выходов (каналов) – 2
Максимальное выходное напряжение – 700 В
Ёмкость встроенной батареи – 10 мФ @ 700 В
Максимальная выходная мощность – 3500 Вт @ 700 В
RS-232 интерфейс
FLD-4U-C2-450V-2000W-RS485
Входное напряжение –
110-240 В AC, 50/60 Гц, 1 ф
Количество выходов (каналов) – 2
Максимальное выходное напряжение – 450 В
Ёмкость встроенной батареи – 26 мФ @ 450 В
Максимальная выходная мощность – 2 кВт @ 450 В
RS-485 интерфейс
fld-4u-step.zip
Скачать STEP модель для FLD-4U (ZIP archive, 160 MB (большой файл!))
