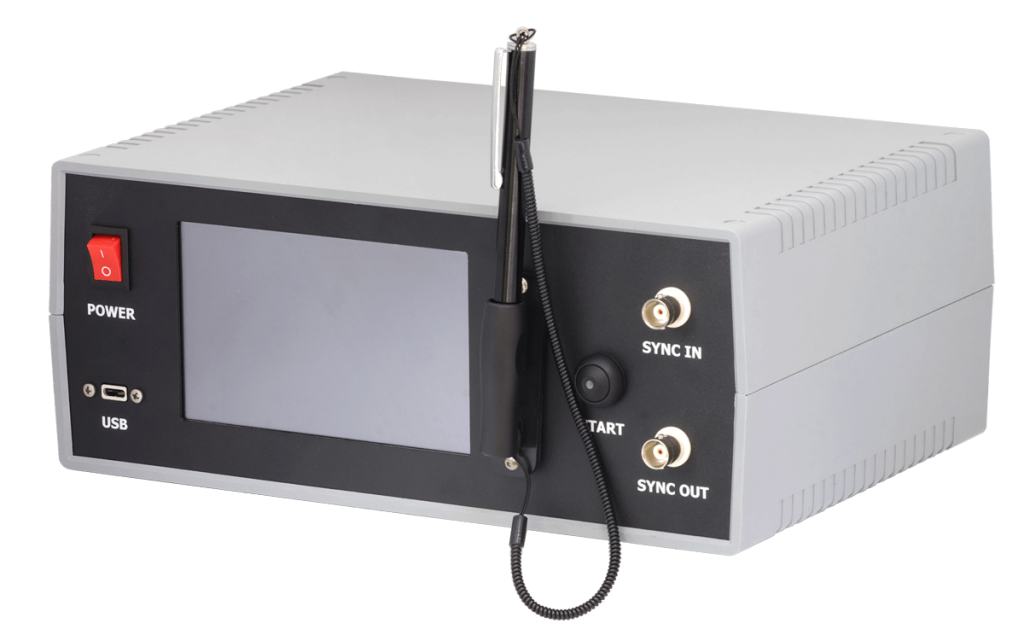

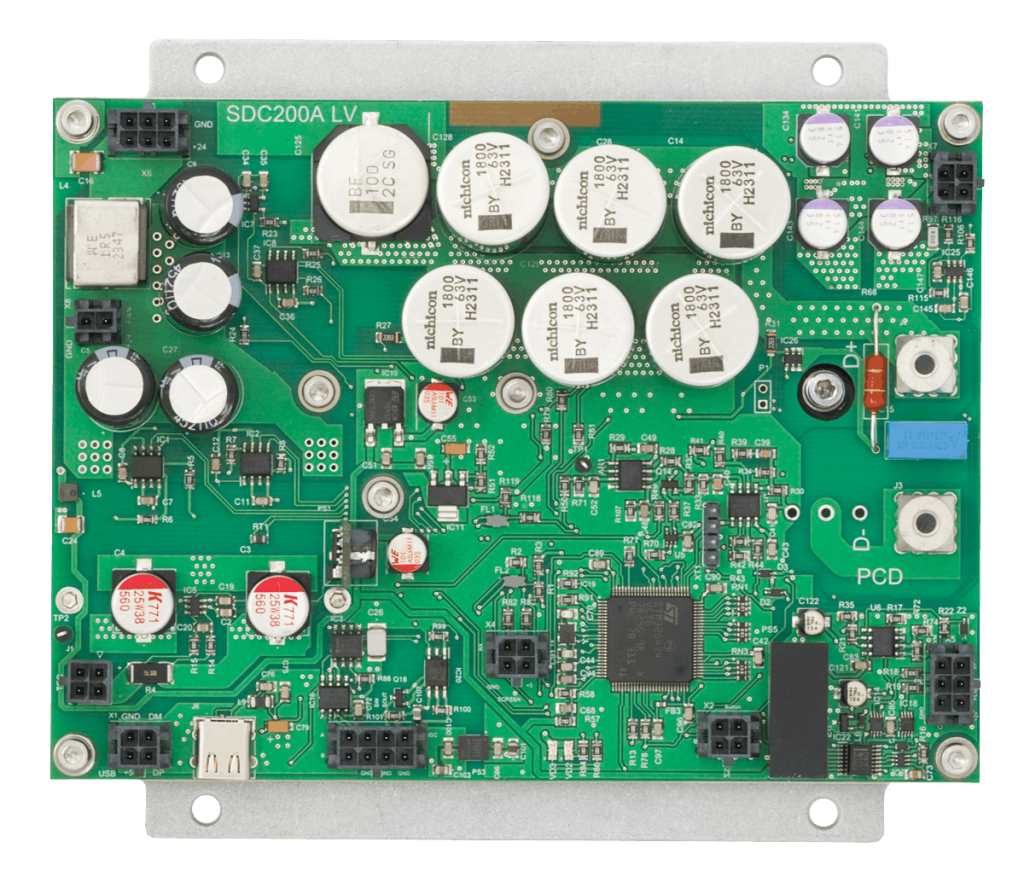

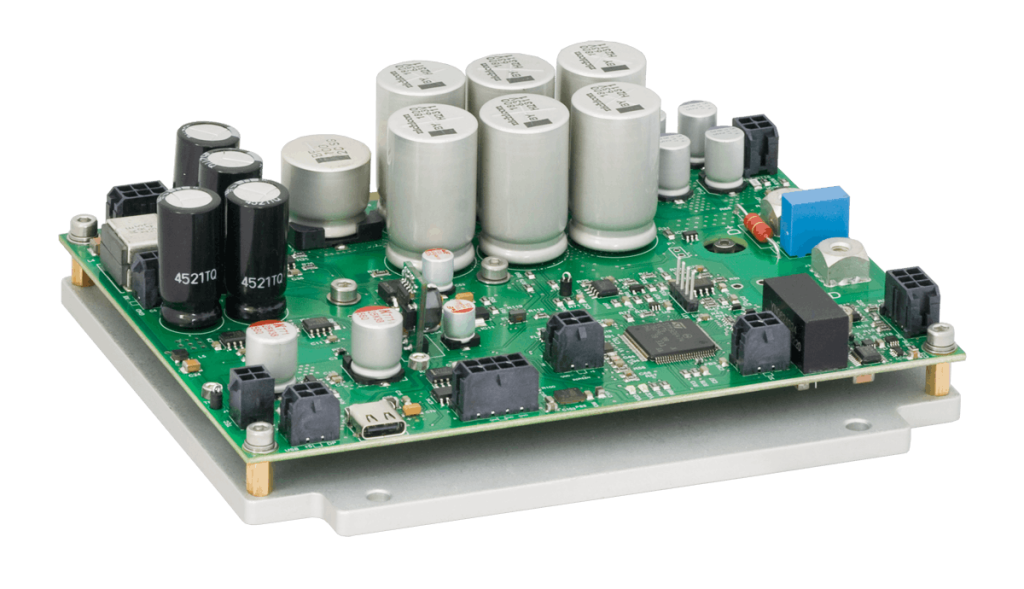

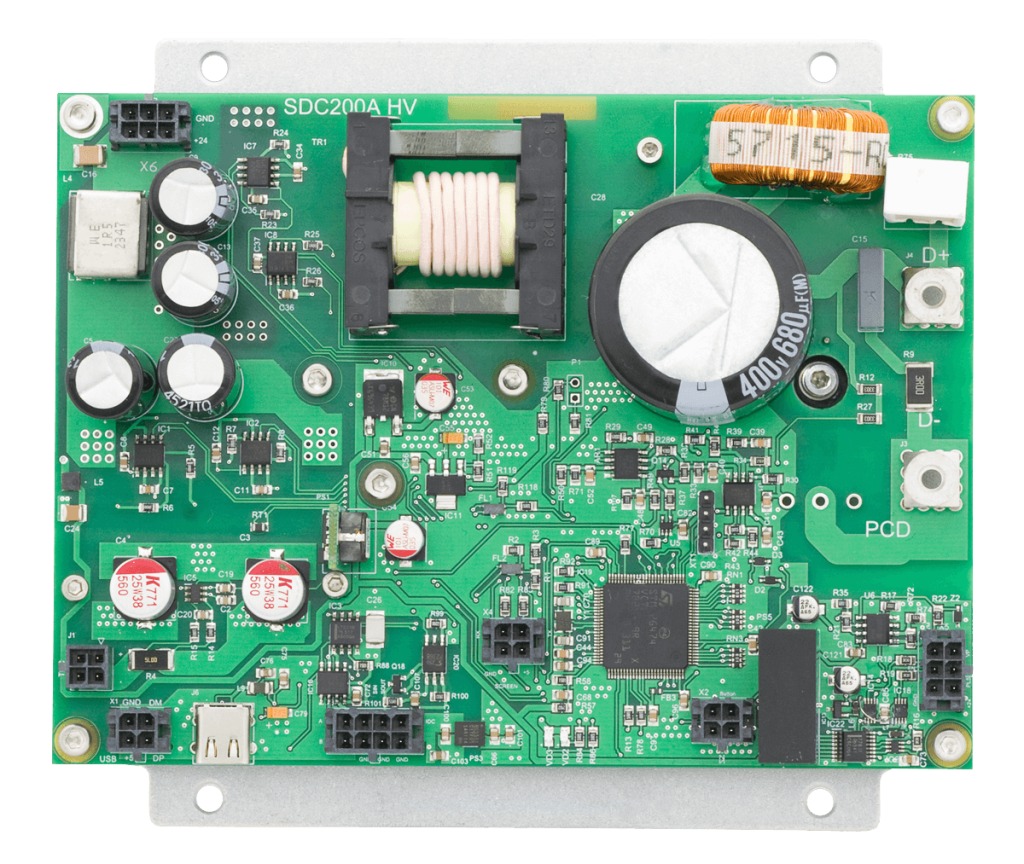

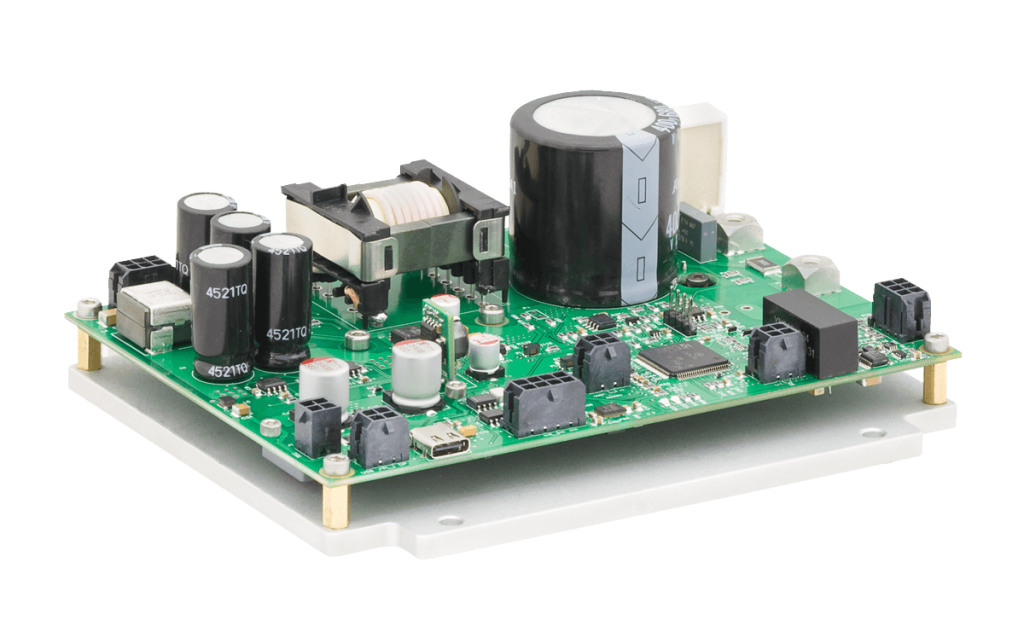

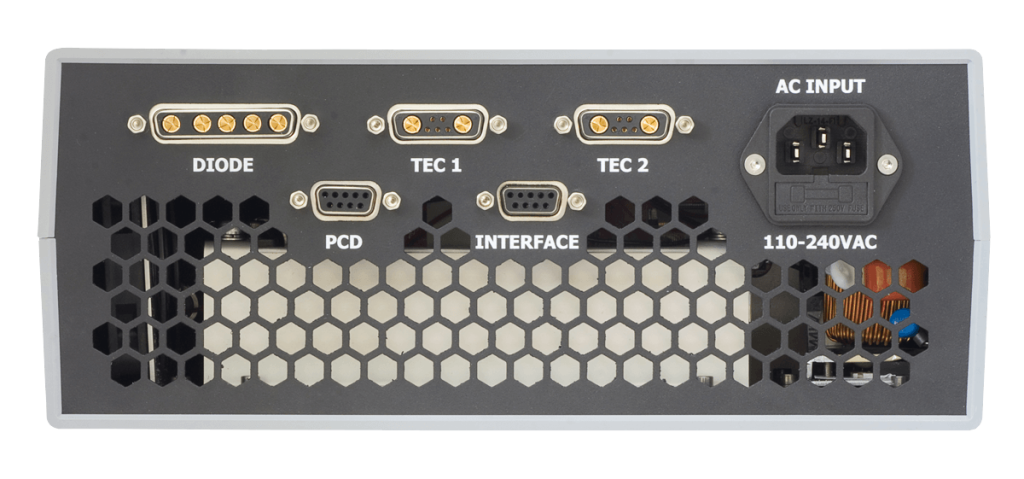

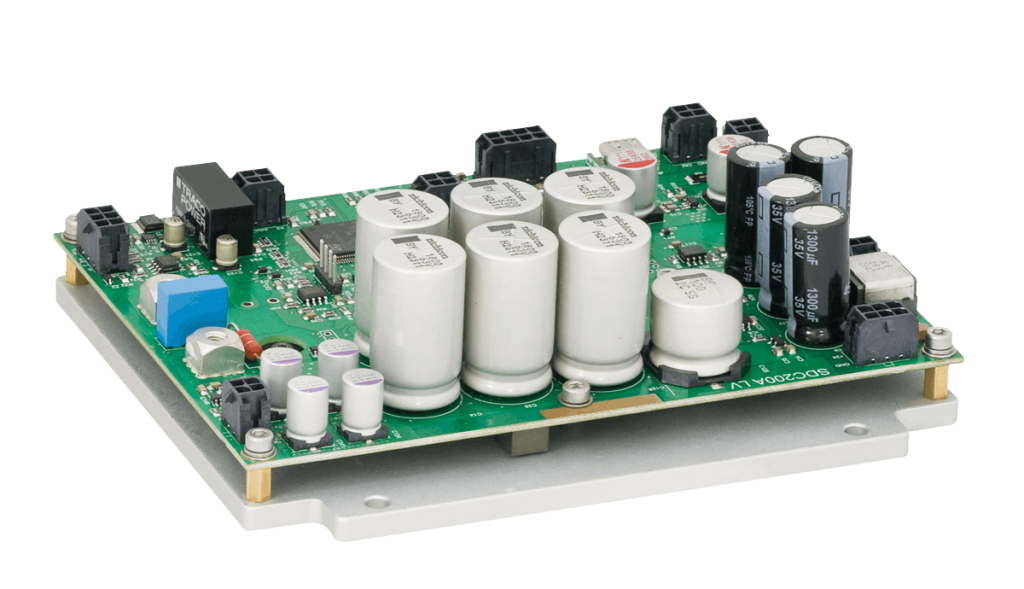

Импульсный диодный драйвер 100 Вт для диодной накачки DPSS лазера Nd:YAG SDC-200

SDC-200-XXXX-[YYYY]-[VVVVV], где:

• XXXX - версия драйвера по напряжению (номинальное значение, может принимать значения 63 В, 80 В, 100 В, 126 В, 160 В, 200 В, 250 В, 400 В, 450 В либо иное по согласованию). Максимальный выходной ток, ёмкость внутренней батареи конденсаторов, максимальная средняя выходная мощность и количество ТЕС фиксированы для каждого варианта напряжения, см таблицу ниже.
• YYYY - указывает на низкотоковую и выскотоковую версии драйвера. Низкотоковые версии оптимизированы для работы с маломощными диодами и режимов работы с небольшими энергиями но высокими частотами следования импульсов. Рекомендуется выбирать низкотоковую версию с улучшенными характеристиками выходного тока в областях небольших значений, если максимальный рабочий ток в вашей системе по крайней мере в три раза ниже чем значение I_max стандартной модели. Если нет указаний, поставляется стандартная версия драйвера.
• VVVVV код обозначает тип машинного интерфейса, может быть либо RS232, либо RS485. По умолчанию поставляется версия RS485.

⁽¹⁾ Различные изменения возможны по запросу (например, нестандартные значения выходного тока, напряжения на диодах, изменения программы управления, изменения в управлении БУЗом и др.)

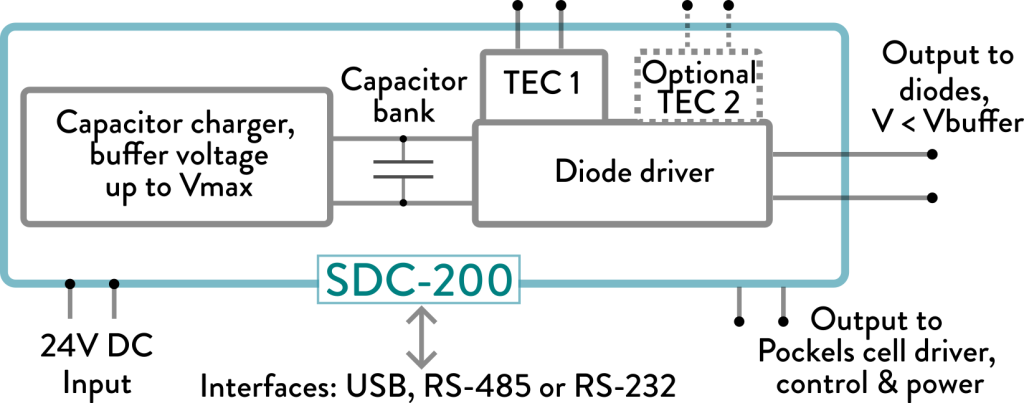

⁽²⁾В зависимости от топологии внутреннего DC/DC конвертера, зависимость выходной мощности зарядного устройства конденсаторов от выходного напряжения принципиально различается для разных моделей SDC-200. Две низковольтные модели обеспечивают полную мощность в широком диапазоне выходных напряжений. Для двух высоковольтных моделей ситуация иная, они обеспечивают полную мощность для выходных напряжений близких к V_max. В диапазоне меньших рабочих напряжений выходная мощность прибора приблизительно линейно падает с уменьшением выходного напряжения.

⁽³⁾ Заметим, что выходное напряжение на диоды на несколько вольт ниже, чем буферное напряжение из-за падения напряжения на внутренних элементах и проводах. Чем выше выходной ток и шире импульсы, тем меньшее выходное напряжение возможно получить. С другой стороны, возможное значение выходного напряжения близко к значению буферного напряжения при малых токах и коротких импульсах.

⁽⁴⁾Если напряжение на диодах близко к V_max и рабочий ток близок к I_max, типичные значения энергии импульса около 5–7 Дж, при этом работа на частоте 100 Гц невозможна из-за ограничения максимальной средней мощности в 100 Вт. Таким образом, работа на частоте 100 Гц возможна только когда рабочий ток и / или напряжение в несколько раз меньше значений I_max и V_max, соответственно. В таких случаях мы рекомендуем рассмотреть низкотоковую версию драйвера.

Примеры:

⁽¹⁾ Различные изменения возможны по запросу (например, нестандартные значения выходного тока, напряжения на диодах, изменения программы управления, изменения в управлении БУЗом и др.)

⁽²⁾В зависимости от топологии внутреннего DC/DC конвертера, зависимость выходной мощности зарядного устройства конденсаторов от выходного напряжения принципиально различается для разных моделей SDC-200. Две низковольтные модели обеспечивают полную мощность в широком диапазоне выходных напряжений. Для двух высоковольтных моделей ситуация иная, они обеспечивают полную мощность для выходных напряжений близких к V_max. В диапазоне меньших рабочих напряжений выходная мощность прибора приблизительно линейно падает с уменьшением выходного напряжения.

⁽³⁾ Заметим, что выходное напряжение на диоды на несколько вольт ниже, чем буферное напряжение из-за падения напряжения на внутренних элементах и проводах. Чем выше выходной ток и шире импульсы, тем меньшее выходное напряжение возможно получить. С другой стороны, возможное значение выходного напряжения близко к значению буферного напряжения при малых токах и коротких импульсах.

⁽⁴⁾Если напряжение на диодах близко к V_max и рабочий ток близок к I_max, типичные значения энергии импульса около 10–12 Дж, при этом работа на частоте 50 Гц невозможна из-за ограничения максимальной средней мощности в 100 Вт. Таким образом, работа на частоте 50 Гц возможна только когда рабочий ток и / или напряжение в несколько раз меньше значений I_max и V_max, соответственно. В таких случаях мы рекомендуем рассмотреть низкотоковую версию драйвера.

Примеры:
