Набор разработчика PP-KIT

Применения

  • Селекция импульсов
  • Управление регенеративными усилителями

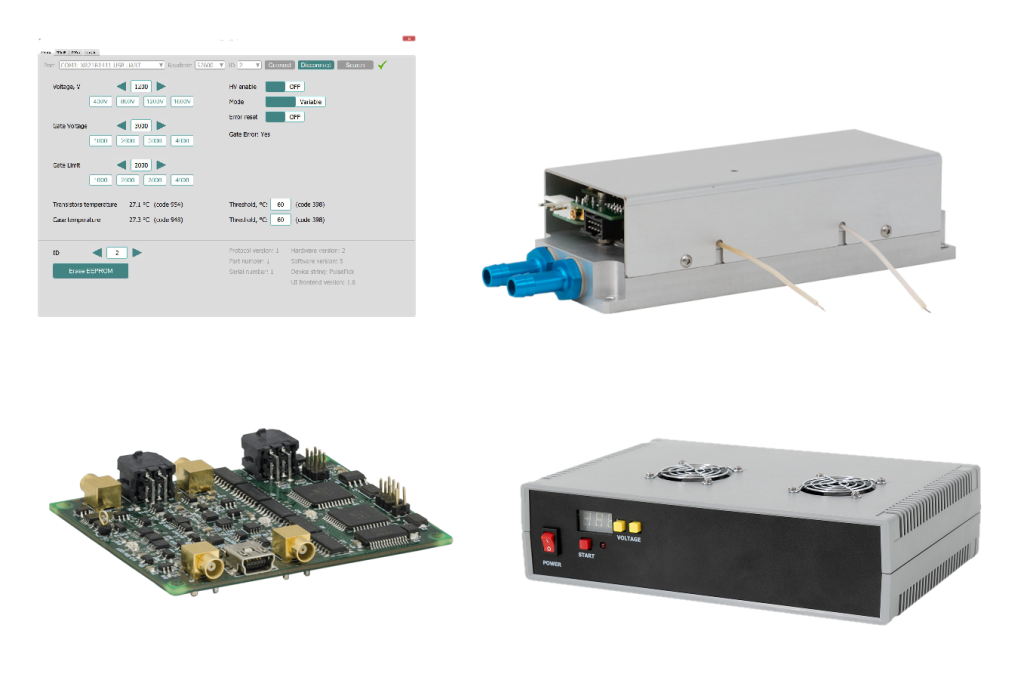

Состав

  • Плату управления PP-CONTROL
  • 1 или 2 высоковольтных ключа HVSW-03 либо HVSW-04
  • Программное обеспечение
  • Вспомогательные источники питания, соединительные кабели и т.д.

Уменьшение частоты следования импульсов - типичная задача в лазерной индустрии для пико- и фемтосекундных лазеров, известная как "селекция импульсов".

Обычно задающий лазер имеет частоту повторения десятки МГц (от 10 МГц до 100 МГц или даже выше), а для последующего усиления необходимы частоты порядка десятков килогерц. В итоге возникает необходимость "прореживания", селекции импульсов.

Электрооптические кристаллы типа RTP, DKDP или BBO, к которым приложено изменяемое определенным образом высокое напряжение, в комбинации с поляризатором способны пропускать некоторые импульсы излучения из цуга, задерживая остальные.

Pulse picking

Похожим образом можно управлять импульсами, входящими в регенеративный усилитель или испускаемыми из него.

Control of regenerative amplifier

Время начала электрического импульса (передний фронт четвертьволнового напряжения VΛ/4) должно совпадать с прохождением импульса излучения по области  1. Окончание импульса напряжения синхронизируется с моментом, когда оптический импульс снова находится в области 1, после чего излучение покидает усилитель.

Важным элементом таких схем является высоковольтный переключатель, способный генерировать импульсы с очень малыми временами нарастания и спада (к примеру, HVSW-03).

Второй ключевой модуль в процедуре селекции импульсов - это плата синхронизации (к примеру, PP-CONTROL), способная согласовать электрический импульс с оптическими.

В простейшем случае плата синхронизации решает именно задачу смещения последовательности высоковольтных импульсов относительно цуга оптических. В зависимости от модификации высоковольтного ключа, он может являться либо селектором импульсов, либо драйвером регенеративного усилителя.

Существует более сложная схема использования платы синхронизации, когда она управляет пико- или фемтосекундным лазером целиком, контролируя селектор импульсов и регенеративный усилитель одновременно.

Pulse laser system controlling
pp-control-manual-en.pdf

Руководство пользователя (на английском языке, размер 1.8 MБ)

hvsw-03-manual-en.pdf

Руководство пользователя (на английском языке, размер 860 КБ)

hvsw-04-manual-en.pdf

Руководство пользователя (на английском языке, размер 1.0 MБ)
