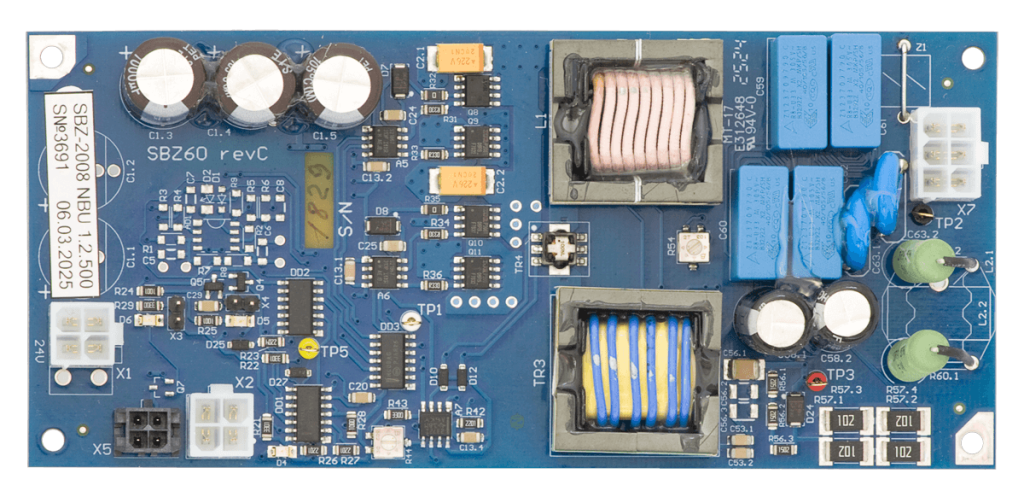

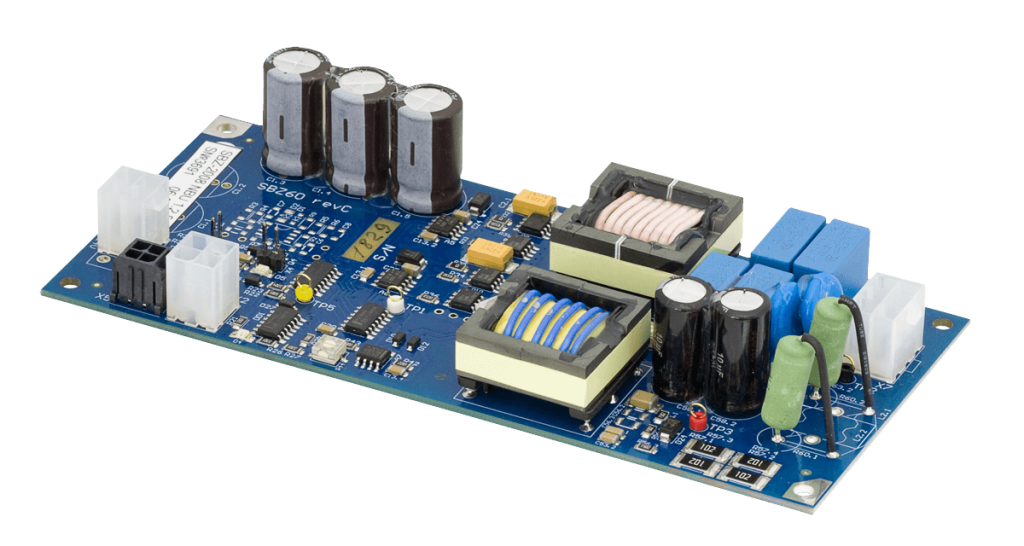

Модуль дежурной дуги SBZ-2008 - это устройство, поджигающее и поддерживающее слаботочный разряд в лампе накачки с целью увеличения её длительности жизни и улучшения стабильности её работы.
Модуль подключается к источнику постоянного напряжения 24 В. В него встроено всё необходимое не только для поддержания дежурной дуги, но и для её поджига: газовый разрядник, обеспечивающий импульс поджига высокого напряжения и энергии, а также источник напряжения подхвата 1400 В. Трансформатор поджига в модуле отсутствует и поставляется отдельно.
В зависимости от требований задачи, ток дуги можно варьировать от 300 до 800 мA (от 150 до 400 мА для низковольтовой версии) внутренним подстроечным резистором.
В случае прерывания тока, поджиг стартует автоматически с частотой около 3 Гц до тех пор, пока разряд не будет восстановлен.
Модуль может использоваться как для последовательного, так и для внешнего поджига.
Охлаждение не требуется
Предлагаем также рассмотреть следующие дежурные дуги:
- SBZ-3008 дежурная дуга с +24 В входом, в корпусе, 100 Вт, подходит для работы с двумя последовательно соединенными лампами или больших ламп, диапазон возможных токов дуги 150-1300 мА, доступны несколько моделей.
- SCA-2008 плата дежурной дуги с входом 200-240 В переменного напряжения
- SCA-3008 модуль дежурной дуги в корпусе с входом 200-240 В переменного напряжения, подходит для работы с двумя последовательно соединенными лампами или больших ламп
Выход:
Ток дуги (*)
зависит от модели, см. также раздел Модификации
Выходное напряжение
устанавливается автоматически в зависимости от выбранного тока и типа лампы
Макс. выходное напряжение (*)
~ 200 В
Напряжение подхвата
1400 В
Макс. выходная мощность (*)
~ 70 Вт
Параметры поджига лампы:
Напряжение поджига
1000 В (другое по запросу)
Энергия импульса
~ 160 мДж @ 1 кВ
Частота повторения импульсов поджига
несколько Гц, автоматически подстраивается
Окружающая среда:
Рабочая температура
0 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Защиты
от короткого замыкания
от разомкнутой цепи (тайм-аут поджига)
от перегрева
Охлаждение
не требуется дополнительного охлаждения
Габаритные размеры (ДxШxВ)
150x68x29 мм
* Производительность дежурной дуги ограничена её максимальным выходным током, максимальным выходным напряжением либо максимальной выходной мощностью. Иными словами, максимальные выходные ток и напряжение не могут быть получены одновременно из-за ограничения максимальной мощности.
Различные параметры могут быть изменены под Ваши нужды, некоторые из них перечислены ниже:
- значение тока дуги (любое из диапазона возможных значений)
- напряжение поджига (в диапазоне 350-1000 В, иное по запросу)
- тип и расположение разъемов, выходные кабели
- аналоговый сигнал для управления током
- аналоговый сигнал монитора тока
- вход 48 В постоянного тока
Modifications
Стандартная версия (большие токи), хорошо подходит большинству пользователей:
- ~300-800 мА диапазон возможных значений тока дуги
- 500 мA предустановленное значение тока дуги, иное по запросу
- 1000 В напряжение поджига, иное по запросу
Версия с меньшими токами, для небольших ламп:
- ~150-400 мА диапазон возможных значений тока дуги
- 200 мA предустановленное значение тока дуги, иное по запросу
- 1000 В напряжение поджига, иное по запросу
