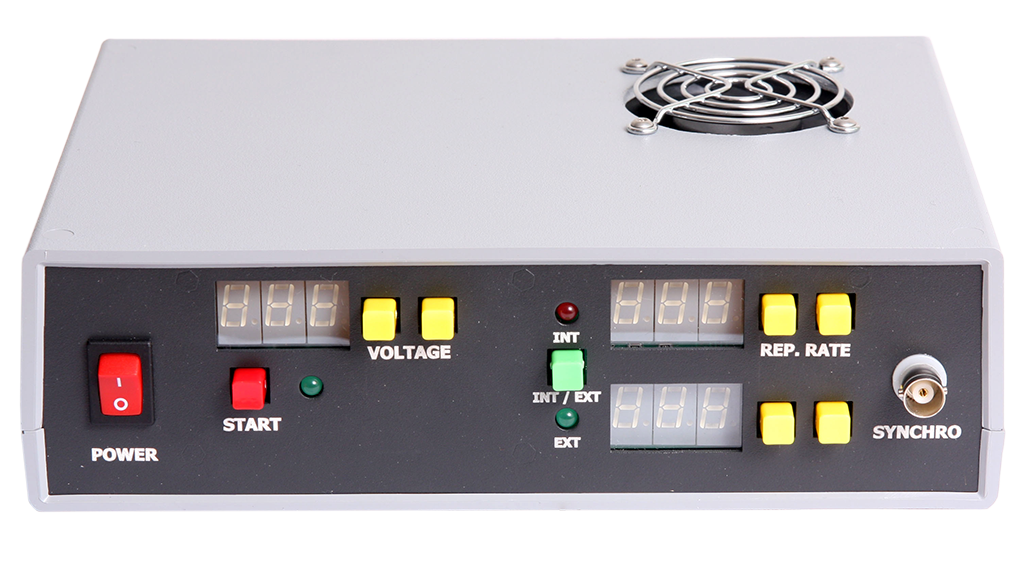

Драйверы ячеек Поккельса QBD-BT

Применение

  • Модуляция добротности резонатора лазера

Особенности

  • Модификации с затягиванием или выталкиванием напряжения
  • Выходное напряжение - до 6 кВ
  • Частота повторения - до 100 кГц и выше
  • Для переднего фронта импульса
    время нарастания или спада < 20 нс
qbd-bt-manual-en.pdf

Руководство пользователя (на английском языке, размер 346 кБ)

QBD-BT-серия состоит из двенадцати драйверов электрооптических затворов, отличающихся диапазонами выходных напряжений (до 6.0 кВ) и режимом работы (см. раздел Модификации).

Драйверы производятся в двух модификациях: push-up (= normally off scheme) - предназначена для работы по схеме с выталкиванием напряжения и pull-down (= normally on scheme) - для схемы с затягиванием напряжения, когда генерируются импульсы отрицательной полярности с базовым положительным напряжением смещения. Режим является жестко заданным и должен быть выбран в момент заказа.

Драйверы серии QBD-BT генерируют импульсы с высокой частотой повторения, при этом обеспечивают малое время нарастания (схема push-up) / спада (схема pull-down) импульса.

Производительность

Производительность драйверов QBD-BT-серии (от QBD-BT-1004-UP/DN до QBD-BT-6024-UP/DN), работающих в режиме внутренней синхронизации, ограничена в соответствии с таблицей, приведенной ниже. Предполагается, что суммарная емкость ячейки Поккельса и соединительного кабеля не превышает 23 пФ (это значение соответствует длинному 50 см кабелю, уложенному неоптимальным образом, и емкости ячейки Поккельса, превышающей типовые значения).

Выходное напряжение, кВ
Частота следования импульсов, кГц
0.40-0.79
296
0.80-1.19
200
1.20-1.39
160
1.40-1.59
130
1.60-1.79
110
1.80-1.99
90
2.00-2.49
56
2.50-2.99
40
3.00-3.49
31
3.50-3.99
24
4.00-4.49
18
4.50-4.99
15
5.00-5.49
12
5.50-5.99
11
6.00-6.00
9

Еще большая производительность может быть достигнута в режиме внешней синхронизации и/или в условиях кратковременной работы.

Большая емкость нагрузки уменьшает максимально возможную частоту.

Вход:

Напряжение
100-240 В, 50/60 Гц
Ток
< 1 А

Выход:

Модификации режима работы
- схема с выталкиванием напряжения (push-up)
- схема с затягиванием напряжения (pull-down)
Синхронизация
внутренняя и внешняя
Напряжение, верхний уровень
перестраиваемое, до 6 кВ 1
Напряжение, нижний уровень
фиксировано, 0 В
Частота следования
до 100 кГц и выше (зависит от емкости нагрузки и напряжения, см. также раздел Производительность) 1
Время нарастания (для push-up) / спада (для pull-down)
< 20 нс 2
Время восстановления
5-10 мкс (в зависимости от нагрузки)
Джиттер
1 нс
Задержка вых. импульса
100 нс
Нагрузка
до 0.5 нФ 1

Окружающая среда:

Рабочая температура
0 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации

Прочее:

Габаритные размеры (ДxШxВ)
225x180x70 мм
Вес
2 кг
1) эти параметры связаны и не могут достигать максимума одновременно
2) по уровню 10-90%, гарантируется при емкости нагрузки в 23 пФ и ниже

Схема с затягиванием напряжения

Модель *
Описание
QBD-BT-6024-DN
Схема с затягиванием напряжения, диапазон перестройки выходного напряжения 2.4-6.0 кВ
QBD-BT-5020-DN
Схема с затягиванием напряжения, диапазон перестройки выходного напряжения 2.0-5.0 кВ
QBD-BT-4016-DN
Схема с затягиванием напряжения, диапазон перестройки выходного напряжения 1.6-4.0 кВ
QBD-BT-3012-DN
Схема с затягиванием напряжения, диапазон перестройки выходного напряжения 1.2-3.0 кВ
QBD-BT-2008-DN
Схема с затягиванием напряжения, диапазон перестройки выходного напряжения 0.8-2.0 кВ
QBD-BT-1004-DN
Схема с затягиванием напряжения, диапазон перестройки выходного напряжения 0.4-1.0 кВ

(*) Другие выходные напряжения доступны по запросу

Схема с выталкиванием напряжения

Модель *
Описание
QBD-BT-6024-UP
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 2.4-6.0 кВ
QBD-BT-5020-UP
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 2.0-5.0 кВ
QBD-BT-4016-UP
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 1.6-4.0 кВ
QBD-BT-3012-UP
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 1.2-3.0 кВ
QBD-BT-2008-UP
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 0.8-2.0 кВ
QBD-BT-1004-UP
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 0.4-1.0 кВ

(*) Другие выходные напряжения доступны по запросу

Пример

QBD-BT-5020-DN
Схема с затягиванием напряжения, диапазон перестройки выходного напряжения 2.0-5.0 кВ
