Диодный драйвер SDC-4U - это семейство мощных, до 1500 Вт, импульсных драйверов, разработанных специально для питания мощных твердотельных лазеров с диодной накачкой (DPSS) типа Nd:YAG. Наш модуль обеспечивает импульсы тока длительностью 50-300 микросекунд для управления диодами накачки, со средней мощностью до 1500 Вт. Частота повторения импульсов может достигать 50 Гц и выше по запросу.
Модуль может использоваться в двух режимах синхронизации:
-
Внутренняя: когда импульсы генерируются согласно внутреннему задающему генератору частоты.
-
Внешняя: когда импульсы заданной пользователем длительности инициируются внешним сигналом синхронизации.
Диодный драйвер SDC-4U версии RS-232 опционально может управлять внешним драйвером ячейки Поккельса (БУЗ) для генерации импульсов в режиме модуляции добротности. Кроме того, SDC-4U имеет три синхровыхода для подключения внешних устройств, для их синхронизации с импульсами, посылаемыми на БУЗ или выходными импульсами на диоды.
По запросу возможно увеличение выходов и другие изменения согласно требованиям заказчика.
Модуль обладает универсальным входом с широким диапазоном входного напряжения 110-240 В.
Все важные параметры работы драйвера лазерных диодов SDC-4U (такие как выходной ток, буферное напряжение, длительность импульса, частота повторения импульсов и др.) могут быть заданы с помощью сенсорного экрана на передней панели прибора (10” цветной тачскрин) либо ими можно управлять через машинный интерфейс RS-232. Базовый стандарт интерфейса - RS-232 (по запросу возможен RS-485).

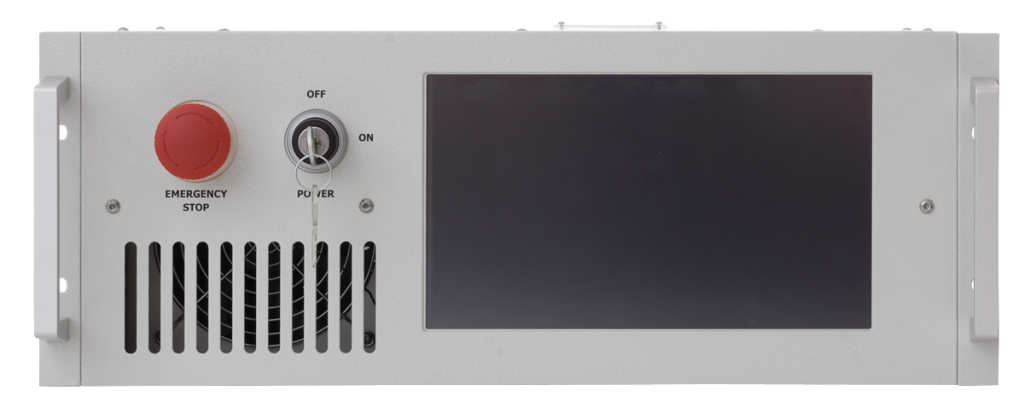

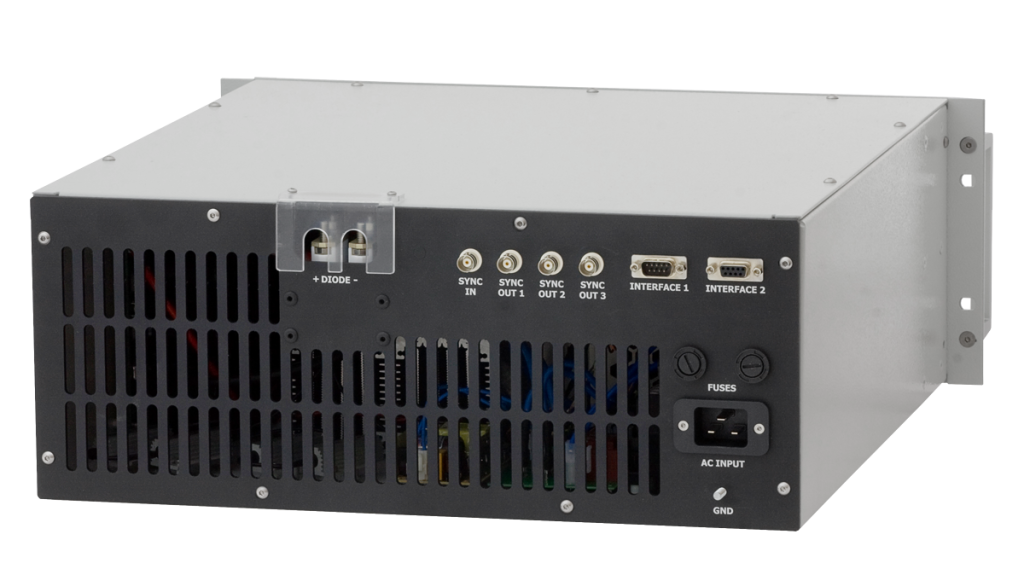

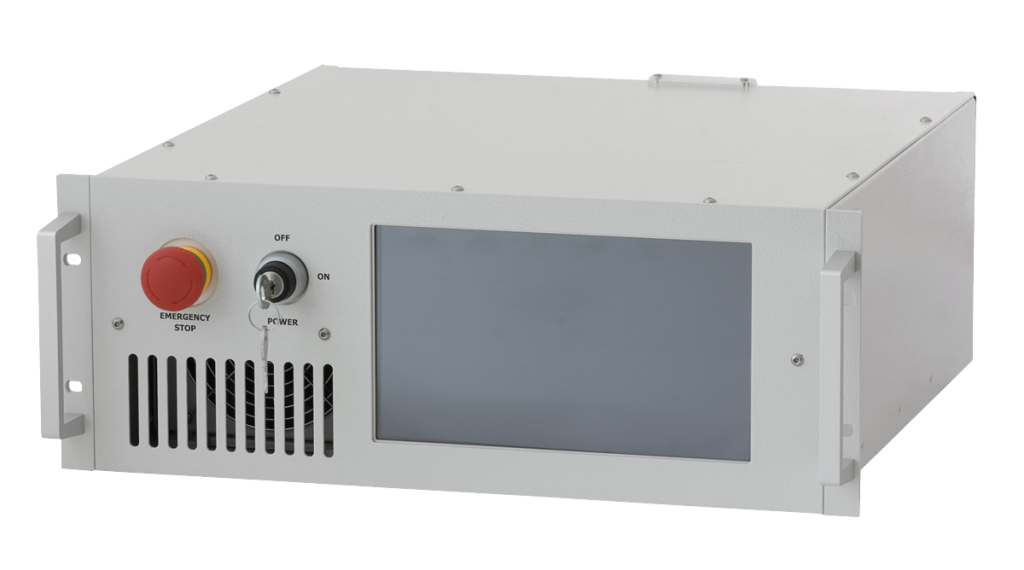

Мощный драйвер лазерных диодов SDC-4U был разработан для монтажа в 19” стойку, имеет высоту 4U и около 500 мм длины.

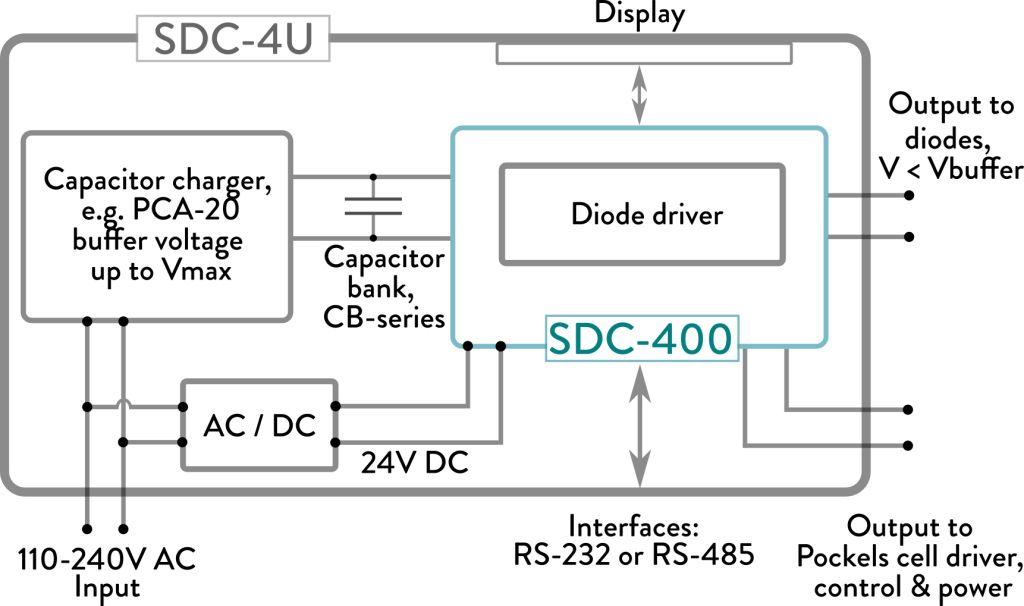

Архитектура драйвера:
Для вашего удобства мы предлагаем калькулятор энергии импульса и средней выходной мощности для импульсных диодных драйверов (ссылка откроется в новом окне)
Вход:
110-240 В АС, 50/60 Гц, 1 фаза
Выход:
Максимальное буферное напряжение (номинальное, Vmax)
в зависимости от модели (выбирается пользователем, до 500 В), иное по запросу
Максимальное выходное напряжение
в зависимости от модели (см. также Модификации), иное по запросу
Максимальный выходной ток (Imax)
в зависимости от модели (выбирается пользователем, 400 A), иное по запросу
Выходной ток
10-100 % от Imax, изменяемый, иное по запросу
Буферное напряжение
изменяемое в диапазоне 30 В - Vmax, иное по запросу
Длительность импульса
50-300 мкс, перестраиваемая, иное по запросу
Передний фронт
< 20-30 мкс обычно, возможен slow start в диапазоне 0-50 мкс
Частота следования импульсов
до 50 Гц настраиваемая в стандартных модификациях, иное по запросу
Максимальная средняя выходная мощность
1500 Вт, иное по запросу
Конденсаторная батарея:
Ёмкость
зависит от модели (от 5 мФ до 20 мФ), иное по запросу
Рекомендуемые кабели:
Для соединения с диодами
индуктивность – < 500 нГн
сечение – 4 мм2
длина – < 50 см (приемлема до 2 м)
Для соединения с внешней конденсаторной батареей
сечение – 4 мм2
длина – < 50 см
Защиты
• от высоких токов
• от перегрева
• от неверного буферного напряжения
• IDC интерлок блокировка
• быстрые разрядные резисторы (4 кОм)
Охлаждение
принудительное охлаждение встроенными вентиляторами
Интерфейсы
• 10” тачскрин,
• RS-232 / RS-485 машинный интерфейс
Синхронизация
• 1 синхровход
• 3 синхровыхода
Окружение:
Рабочая температура
+10 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Размеры
под 19” стойку, высота 4U, глубина около 500 мм
Различные изменения возможны по запросу (например, нестандартные значения выходного тока, напряжения на диодах, изменения программы управления, изменения в управлении БУЗом)
Встраиваемые версии SDC-4U доступны под названием SDC-400 в вариантах с воздушным и водяным охлаждением.

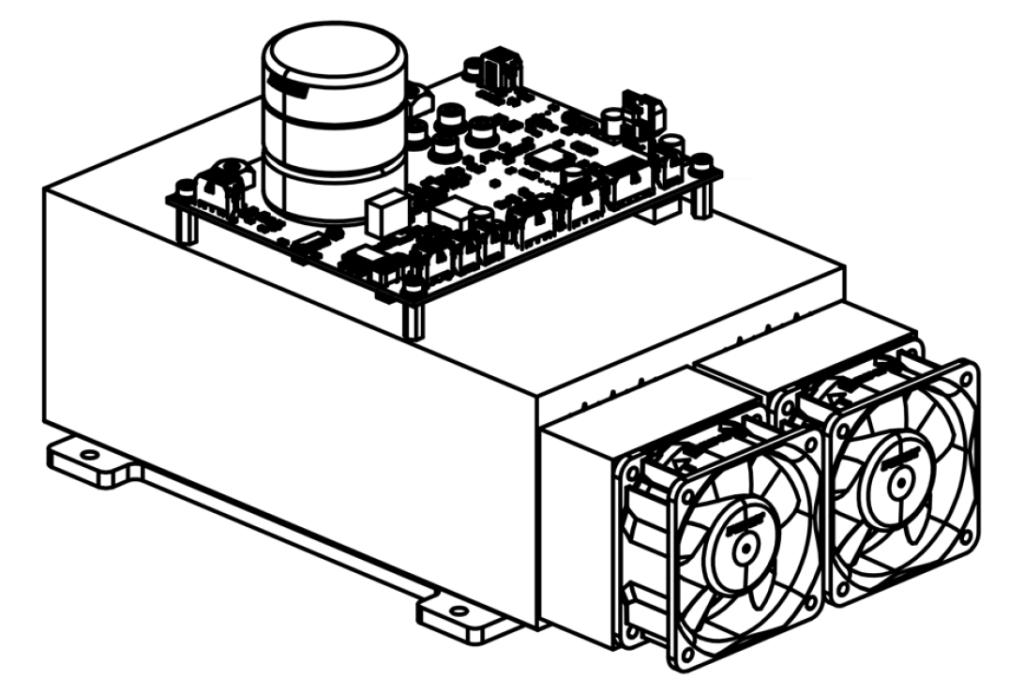

SDC-400 с воздушным охлаждением

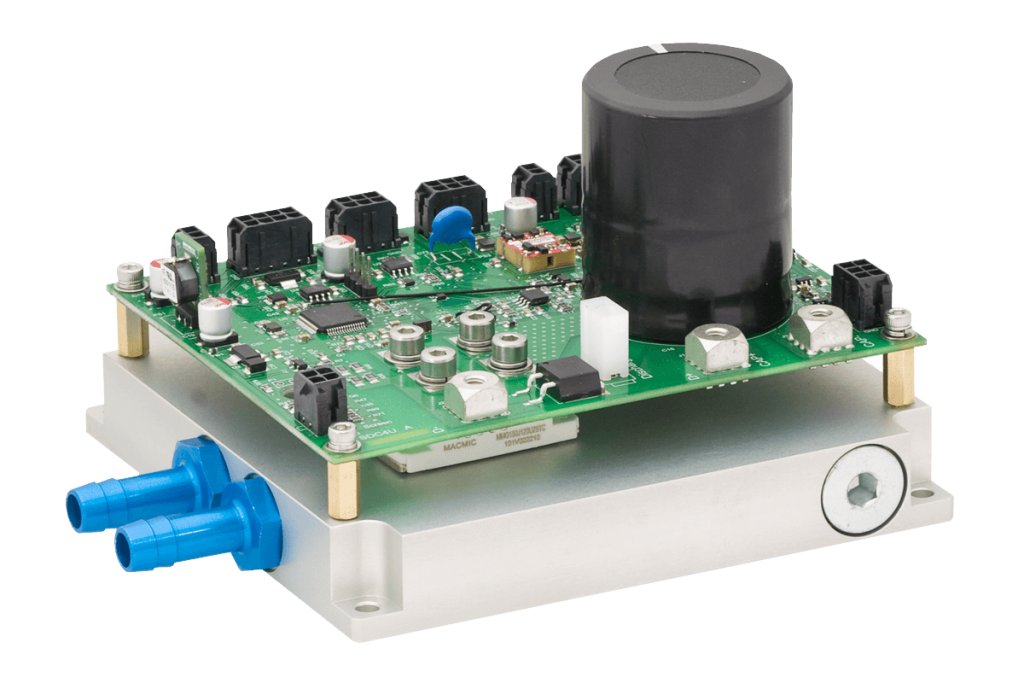

SDC-400 с водяным охлаждением
SDC-4U-[XX]-YYYY-[VVVVV], где:
-
XX обозначает количество выходных каналов, может быть либо C1 (одноканальная версия), либо C2 (двухканальная версия). По умолчанию поставляется версия C1.
-
YYYY - определяет версию драйвера по напряжению (номинальное значение, может принимать значения 300 В, 350 В, 400 В, 450 В, 500 В, либо иное по согласованию). Максимальный выходной ток и ёмкость внутренней батареи конденсаторов фиксированы для каждого варианта напряжения, см таблицу ниже.
-
VVVVV код обозначает тип машинного интерфейса, может быть либо RS232, либо RS485. SDC-4U версии RS232 опционально может управлять внешним драйвером ячейки Поккельса (БУЗом). Несколько драйверов SDC-4U версии RS485 могут работать вместе в master-slave режиме. По умолчанию поставляется версия RS232.
| ПАРАМЕТР |
ЗНАЧЕНИЕ (*) |
Модель
(версия по напряжению) |
300В |
350В |
400В |
450В |
500В |
| Встроенная батарея конденсаторов: |
|
| Напряжение (Vmax), В |
300 |
350 |
400 |
450 |
500 |
| Емкость, мФ |
20 |
20 |
13 |
13 |
5 |
Зарядное устройство
конденсаторов: |
|
Выходное напряжение
(буферное напряжение), В |
30…300 |
30...350 |
30...400 |
30...450 |
30...500 |
Максимальная мощность
при макс. буферном напряжении, Вт |
> 1500 @ VMAX |
| Диодный драйвер: |
|
| Макс. выходной ток, A |
400 |
350 |
300 |
250 |
225 |
Рекомендованное
напряжение на диоды, В (**) |
< 280 |
< 330 |
< 380 |
< 430 |
< 480 |
| Длительность импульса, мкс |
50...300 |
| Частота повторения |
0...50 |
| Ограничения выхода: |
|
| Ограничение по энергии |
Imax*Vmax*Tmax |
| Ограничение по мощности, Вт |
1500 |
| Гарантированные режимы |
400A-280В-
250мкс-50Гц |
350A-330В-
250мкс-50Гц |
300A-380В-
250мкс-50Гц |
250A-430В-
250мкс-50Гц |
225A-480В-
250мкс-50Гц |
(*) Различные изменения возможны по запросу (например, нестандартные значения выходного тока, напряжения на диодах, изменения программы управления, изменения в управлении БУЗом).
(**) Заметим, что выходное напряжение на диоды на несколько вольт ниже, чем буферное напряжение из-за падения напряжения на внутренних элементах и проводах.
Примеры
- Входное напряжение – 110-240 В AC, 50/60 Гц, 1 ф
- Количество выходных каналов – 1
- 400 A макс. выходной ток
- 300 В макс. выходное напряжение
- Ёмкость внутренней батареи – 20 мФ @ 300 В
- Макс. выходная мощность 1500 Вт @ 300 В
- RS-232 интерфейс
- Входное напряжение – 110-240 В AC, 50/60 Гц, 1 ф
- Количество выходных каналов – 1
- 300 A макс. выходной ток
- 400 В макс. выходное напряжение
- Ёмкость внутренней батареи – 13 мФ @ 400 В
- Макс. выходная мощность 1500 Вт @ 400 В
- RS-232 интерфейс
- Входное напряжение – 110-240 В AC, 50/60 Гц, 1ф
- Количество выходных каналов – 1
- 225 A макс. выходной ток
- 500 В макс. выходное напряжение
- Ёмкость внутренней батареи – 5 мФ @ 500 В
- Макс. выходная мощность 1500 Вт @ 500 В
- RS-485 интерфейс
