Импульсный диодный драйвер PDD‑300

Применение

  • Диодные лазеры для эпиляции

Особенности:

  • Соответствие требованиям медицинских стандартов (IEC 60601-1 ed.3 и IEC 60601-1-2)
  • Вход 100-240 В
  • Выходная мощность до 300 Вт
  • Выходной ток до 200 А
  • Выходное напряжение до 50 В
  • Возможен увеличенный срок гарантии 3 года
pdd-300-manual-en.pdf

Руководство пользователя (на английском языке, размер 1.1МБ)

PDD-300 - это серия мощных драйверов для импульсных лазерных диодов. Пиковая выходная мощность достигает 5 кВт (пользователь задает Imax и Vmax), средняя выходная мощность до 300 Вт.

Данные устройства были разработаны с целью использования в медицинской лазерной аппаратуре для эпиляции. Все характеристики устройства удовлетворяют требованиям самых последних версий медицинских стандартов: IEC 60601-1:2005/AMD1:2012 для электробезопасности и требованиям электромагнитной совместимости IEC 60601-1-2:2014.

Как следствие, модуль может использоваться в различных типах медицинских устройств без какой-либо дополнительной фильтрации или мер безопасности.

Вход:

Напряжение
100-240 В, 50/60 Гц

Выход:

Максимальная средняя мощность
300 Вт
Максимальный ток (Imax)
задается пользователем до 200 А
Максимальное напряжение (Umax)
задается пользователем до 50 В
Максимальная пиковая мощность (Wmax)
5 кВт
Время нарастания / спада
< 1 мс (от 10% до 90%)
Точность управления током
< 1% от Imax
Ошибка в значении тока
< 1% от Imax
Перерегулирование тока
< 1% от Imax
КПД
> 85%

Безопасность:

Основной стандарт безопасности
IEC 60601-1
Соответствие стандартам ЭМС
IEC 60601-1-2
Ток утечки
< 200 мкА
Коэффициент коррекции потребляемой мощности
> 0.98 (активный тип коррекции)

Окружение:

Рабочая температура
0 … +40°C
Температура хранения
-20 … +60°C
Влажность
0 ... 90%, без конденсации

Прочее:

Размеры (ДxШxВ)
296x213x70 мм
Вес
2.8 кг
pdd-300-manual-en.pdf
Руководство пользователя (на английском языке, размер 1.1МБ)

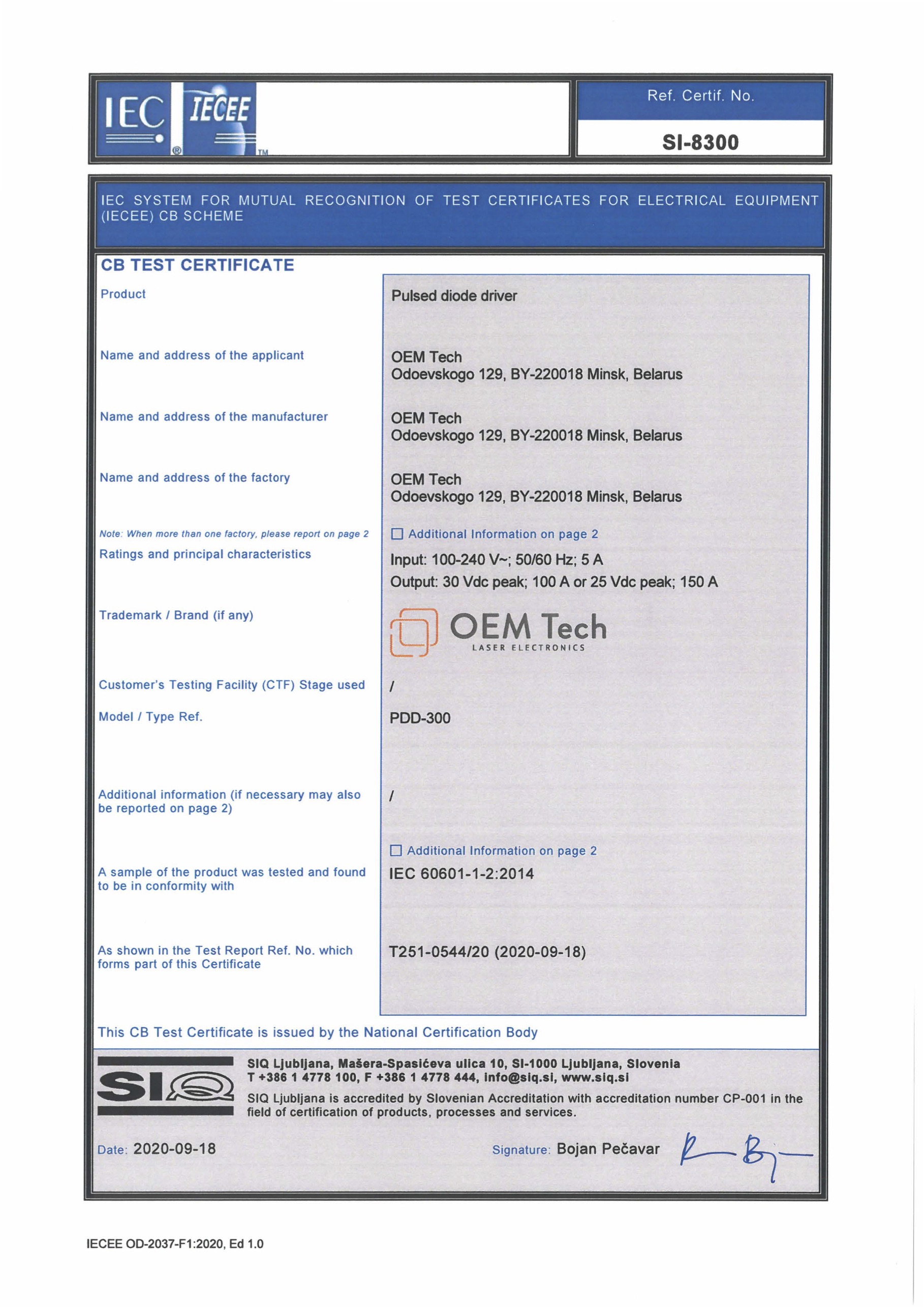

pdd-300-certificates.pdf
PDD-300 сертификаты соответствия IEC 60601‑1, IEC 60601‑1‑2 и CE декларация соответствия
(на английском языке, PDD‑300‑100A‑30V, PDD‑300‑150A‑25V)
