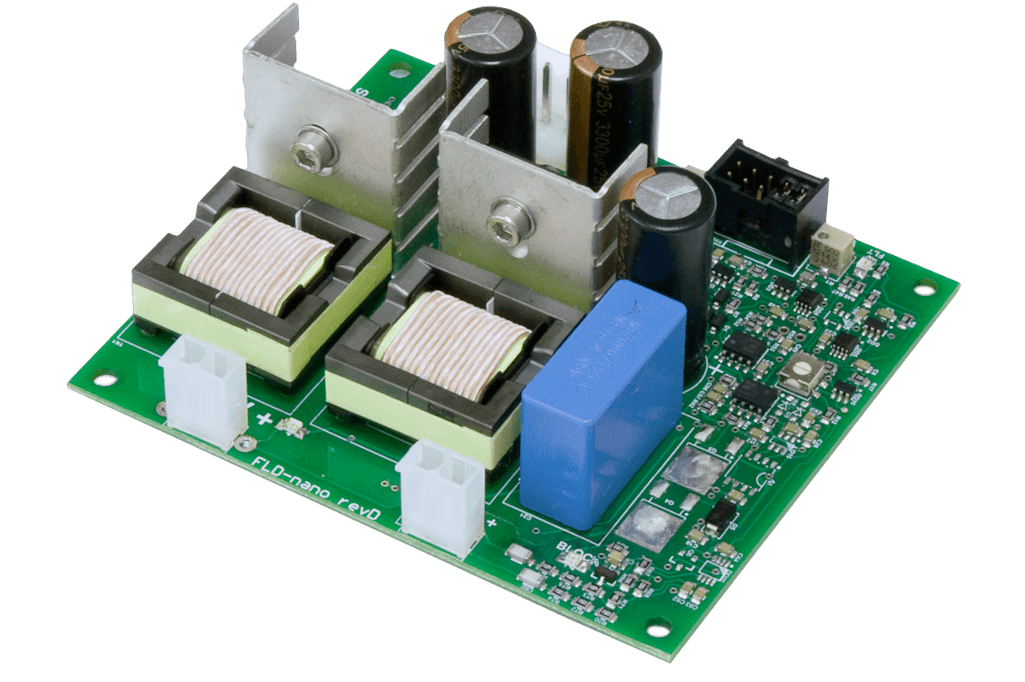

FLD-nano - это компактный но функциональный драйвер импульсных ламп, спроектирован для газоразрядных ламп с внешним поджигающим электродом, подобная показана на рисунке ниже.
Драйвер заряжает внешнюю конденсаторную батарею до заданного уровня напряжения и затем, следуя за внешним сигналом TTL, инициирует разряд, посылая триггерный импульс напряжения (400 В по умолчанию) на первичную обмотку трансформатора поджига. Рекомендуемая схема рабочей системы показана ниже:
FLD-nano требует внешний источник питания на +24 В и генератор импульсов для задания частоты вспышек.
Уровень выходного напряжения может быть задан в рабочей области вручную (настройкой подстроечного резистора на плате) либо удаленно, приложением постоянного напряжения определенного уровня к соответствующему выводу. Максимальная выходная мощность драйвера может быть снижена, если нужно, путем регулировки подстроечного резистора POWER LEVEL.
Драйвер может работать в двух режимах:
- ручной режим, когда уровень выходного напряжения регулируется подстроечным резистором, а частота импульсов лампы может устанавливаться автоматически (autorun режим), срабатывания определяются зарядкой конденсаторной батареи, либо задаваться внешним генератором TTL импульсов или нажатием кнопки;
- режим использования дополнительного контролирующего устройства, когда уровень выходного напряжения регулируется приложением постоянного напряжения определенного уровня к соответствующему выводу разъема INTERFACE. Другие функции (инициация модуля, TTL сигнал, определяющий импульс на трансформатор поджига) также могут контролироваться этим устройством, это определяется конфигурацией рабочей системы пользователя.
Высоковольтный выход:
Макс. напряжение (VMAX)
В зависимости от модели
900В или 1000В для стандартных, иное по запросу
Конденсаторная батарея
Внешняя (не входит в комплект)
к примеру, 33мкФ/1000В или другая, на выбор пользователя
Выходная мощность
> 100 Дж/с
Импульсная лампа:
Лампа
Внешняя (не входит в комплект)
к примеру, FG 1901 MTC3D(H) от Excelitas или подобного типа
Поджиг:
Метод поджига
Только внешний поджиг
Конденсатор поджига
400В/470мкФ по умолчанию, иной по запросу
Трансформатор поджига
Внешний (не входит в комплект)
к примеру, ZS1031-11(H) от Excelitas или подобного типа
Импульс:
Ширина импульса
Не регулируется, определяется лампой и индуктивностью контакта поджига
Частота повторения импульсов
От единичного срабатывания до 20Гц
Окружающая среда:
Защиты
От перегрева
Door-interlock защита
Safety discharge резистор – 200кОм
Охлаждение
Пассивное при малых используемых мощностях
Принудительное воздушное внешним вентилятором может быть необходимо при максимальной выходной мощности
Рабочая температура
+10 … +40 °C, без конденсации
Прочее:
Габаритные размеры (ДxШxВ)
94x82x40 мм
Доступно несколько стандартных модификаций:
Максимальное выходное напряжение (VMAX) – 900 В
Калибровка уровня выходного напряжения – 5 В : 900 В
Трансформатор поджига – 400 В / 470 мкФ
Высоковольтный выход – Molex MiniFit
Выход к трансформатору поджига – Molex MiniFit
Максимальное выходное напряжение (VMAX) – 900 В
Калибровка уровня выходного напряжения – 5 В : 900 В
Трансформатор поджига – 400 В / 470 мкФ
Высоковольтный выход – flying leads
Выход к трансформатору поджига – flying leads
Максимальное выходное напряжение (VMAX) – 1000 В
Калибровка уровня выходного напряжения – 5 В : 1000 В
Трансформатор поджига – 400 В / 470 мкФ
Высоковольтный выход – Molex MiniFit
Выход к трансформатору поджига – Molex MiniFit
Максимальное выходное напряжение (VMAX) – 1000 В
Калибровка уровня выходного напряжения – 5 В : 1000 В
Трансформатор поджига – 400 В / 470 мкФ
Высоковольтный выход – flying leads
Выход к трансформатору поджига – flying leads
* Модификации возможны по запросу
