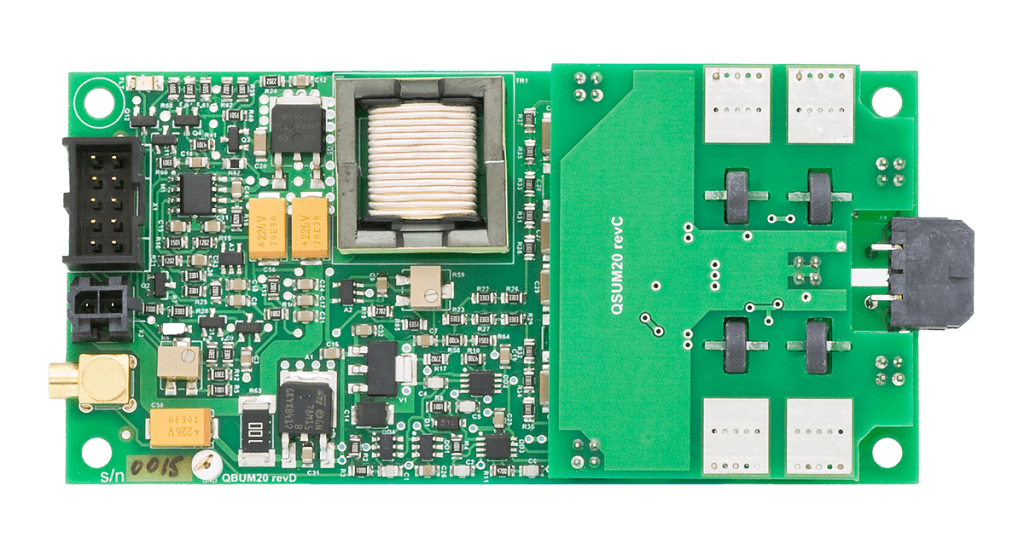

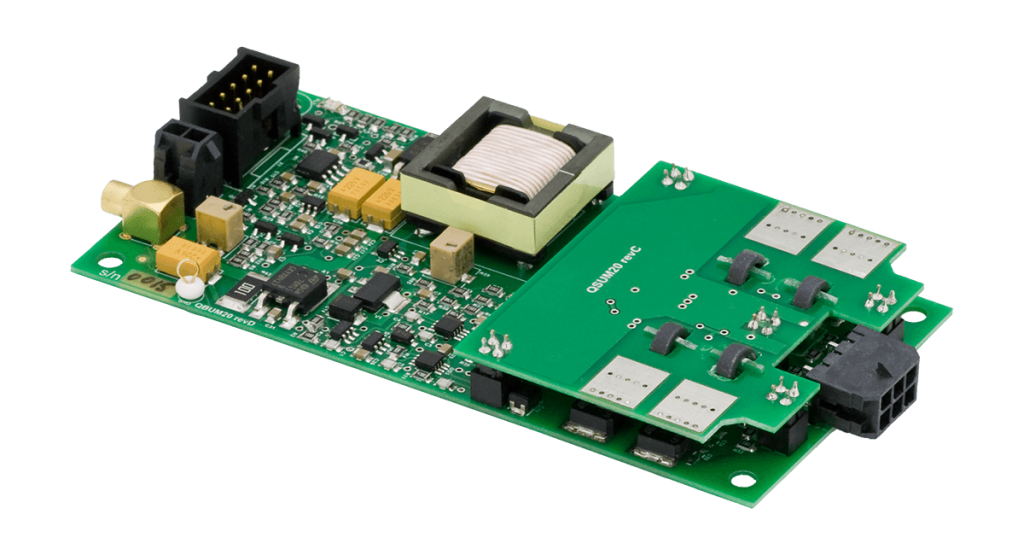

Серия QBU-mini-SP состоит из нескольких драйверов электрооптических затворов, отличающихся между собой диапазонами выходных напряжений (до 4.0 кВ биполярное), см. раздел Модификации. Модули обеспечивают биполярные импульсы высокого напряжения с большой частотой повторения, малыми временами нарастания и спада (< 10 нс), регулируемыми амплитудой выходного напряжения и шириной импульса (от 100 нс to 2000 нс).
Данная серия является модификацией QBU-mini. Основные различия серий указаны в таблице:
| |
QBU-mini-SP |
QBU-mini |
| Ширина импульса, нс |
100 - 2000 |
200 -∞ |
| Время нарастания / спада, нс |
< 10, тип. 7 |
< 15, тип. 10 |
| Джиттер, нс |
± 0.2 |
± 2 |
| Время задержки, нс |
< 40 |
< 160 |
Пожалуйста, учтите, что в биполярных устройствах выходное напряжение амплитудой U формируется напряжением +U/2 на положительном электроде выхода и напряжением –U/2 на отрицательном электроде.
Серия QBU-mini-SP была разработана специально для контроля двулучепреломляющих свойств ячеек Поккельса путем приложения к ним быстро переключающегося высокого напряжения. Модуль требует +24 В источник постоянного напряжения и генератор импульсов, чтобы задавать частоту и ширину выходных импульсов. Уровень выходного напряжения может быть задан в рабочем диапазоне вручную (с помощью подстроечного резистора на плате) или удаленно (путем приложения постоянного напряжения к соответствующему пину).
Модули обеспечивают быстрое переключение выходного напряжения как в сторону увеличения, так и в сторону уменьшения, повторяя на выходе форму внешнего управляющего TTL сигнала. Благодаря этому их можно использовать в лазерах с модуляцией добротности по различным схемам :
-
push-up, когда базовый уровень напряжения равен нулю
- pull-down, когда импульсы - это выключение некоторого базового уровня напряжения
- смешанная схема, когда пользователь задаёт произвольным образом переключения (частоту и ширину импульсов) выходного напряжения.
Серия QBU-mini-SP основывается на технологии MOSFET и предлагает высокие частоты повторений и быстрые времена переключений.(< 10 нс) для обоих фронтов импульса.
При обеспечении достаточного вынужденного охлаждения, при низкой емкости нагрузки и низком рабочем напряжении модули могут достигать частоты повторения импульсов до нескольких десятков кГц в длительном режиме и почти вдвое выше при непродолжительном использовании (серии импульсов). При полной загрузке (4.0 кВ, 7 пФ) частота повторения выше 10 кГц.
Выход:
Рабочие режимы
повторение входного TTL сигнала
Напряжение, верхний уровень
задается, до 4.0 кВ 1
Напряжение, нижний уровень
фиксировано, 0 В
Длительность импульса
от 100 нс до 2000 нс
Частота повторения импульсов
более 10 кГц при макс. нагрузке
(4.0 кВ, 7 пФ)
выше на более низких напряжениях и емкости 1,2
Время нарастания / спада
< 10 нс 3, обычно ~7 нс,
Джиттер (выход относительно входа)
~ 0.2 нс
Задержка (выход относительно входа)
< 40 нс
Защита
от перегрева (~ 95 °C)
Окружающая среда:
Рабочая температура
+10 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсата
Прочее:
Размеры (ДxШxВ)
102x50x20 мм
1)
Эти параметры связаны и не могут одновременно достигать своих максимумов.
2)
Для работы на высоких частотах необходимо принудительное охлаждение с помощью вентилятора.
3)
По уровням 10-90%, гарантируется при емкости нагрузки 7 пФ и ниже.
Modifications
Диапазон выходных напряжений 1.6-4.0 кВ
Диапазон выходных напряжений 1.4-3.5 кВ
Диапазон выходных напряжений 1.2-3.0 кВ
Диапазон выходных напряжений 0.8-2.0 кВ
Диапазон выходных напряжений 0.4-1.0 кВ
(*) Other output voltages are available on request
Example
Диапазон выходных напряжений 1.4-3.5 кВ
