Зарядный модуль PCA-10 предназначен в первую очередь для использования в системах ламповой накачки твердотельных лазеров.
Выходная мощность модуля в 1000 Вт соответствует потребностям лазерных систем средней мощности. По большинству остальных параметров зарядный модуль PCA-10 является аналогом более мощной модели PCA-20.
Так же как и PCA-20, PCA-10 является медицинским зарядным модулем и разработан специально для использования в медицинской лазерной аппаратуре. Все характеристики устройства удовлетворяют требованиям самых последних версий медицинских стандартов: IEC 60601-1:2005/AMD1:2012 для электробезопасности и требованиям электромагнитной совместимости IEC 60601-1-2:2014.
Как следствие, модуль может использоваться в различных типах медицинских устройств без какой-либо дополнительной фильтрации или мер безопасности.
Вход:
< 11 А при напряжении 110 В
< 5 А при напряжении 240В
Выход:
Максимальное выходное напряжение
300/500/700/1000/1500/2000 В (стандарт)
Варианты
для схемы с частичным разрядом,
для схемы с полным разрядом
Максимальная выходная мощность
(для схемы с частичным разрядом, может быть достигнута в режиме 70-100% от VMAX, при номинальном входном напряжении, 25 °C)
1000 Вт
Максимальная выходная мощность
(для схемы с полным разрядом, может быть достигнута в режиме 10-100% от VMAX, при номинальном входном напряжении, 25 °C)
1000 Дж/с
Снижение выходной мощности
Выходная мощность снижается в случаях, если:
- - рабочее напряжение ниже 70% от VMAX (част. разряд)
- - рабочее напряжение ниже VMAX (полный разряд)
- - температура окружающей среды выше 25 °C
- - выходное напряжение ниже минимального номинального напряжения
Стабильность выходного напряжения
< 0.5%
Пульсации / гистерезис
< 0.5%
КПД (при работе на максимальном выходном напряжении)
более 85%
Безопасность:
Коэффициент коррекции потребляемой мощности
более 0.98 (тип коррекции - активный)
Основной стандарт безопасности
IEC 60601-1
Соответствие стандартам ЭМС
IEC 60601-1-2
Защита от
холостого хода
короткого замыкания
перегрева
перегрузки по напряжению
Окружающая среда:
Охлаждение
воздушное (встроенный вентилятор)
Рабочая температура
+10 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Размеры (ДxШxВ)
180x121x124 мм
* PCA-10 можно использовать также с более низким входным напряжением, от 100В AC, при этом его средняя выходная мощность будет ниже 900Вт
Различные параметры модуля могут быть изменены по вашему запросу:
- выходное напряжение в т.ч. и нестандартное
- оптимизация под полный разряд, частичный разряд или другой пользовательский режим
- уменьшенная или увеличенная выходная мощность
- интерфейсы (калибровки, логика работы)
- тип и расположение разъемов
- выходные кабели
- корпус
- и т.д.
PCA-10-XXXX-YY, где:
- XXXX определяет максимальное выходное напряжение – выбирается заказчиком в диапазоне от 300 В до 2000 В. Мы рекомендуем выбирать VMAX как можно ближе к вашему рабочему напряжению, это позволяет прибору отдавать полную заявленную мощность.
- YY задает тип разряда данной модификации – CD (complete discharge) для полного разряда, PD (partial discharge) для частичного разряда; если параметр YY не указан, по умолчанию поставляется PD вариант
Модификации для частичного разряда
Максимальное выходное напряжение 300В
Модификация для частичного разряда
Сертификаты модели
1,
2,
3
Максимальное выходное напряжение 500В
Модификация для частичного разряда
Сертификаты модели
1,
2,
3
Максимальное выходное напряжение 700В
Модификация для частичного разряда
Сертификат модели
1
Максимальное выходное напряжение 1000В
Модификация для частичного разряда
Сертификат модели
1
Максимальное выходное напряжение 1500В
Модификация для частичного разряда
Сертификат модели
1
Максимальное выходное напряжение 2000В
Модификация для частичного разряда
(*) Другие выходные напряжения доступны по запросу
Модификации для полного разряда
Максимальное выходное напряжение 1000В
Модификация для полного разряда
Максимальное выходное напряжение 1500В
Модификация для полного разряда
(*) Другие выходные напряжения доступны по запросу
Пример
Максимальное выходное напряжение 500В
Модификация для частичного разряда
pca-10-certificates.pdf

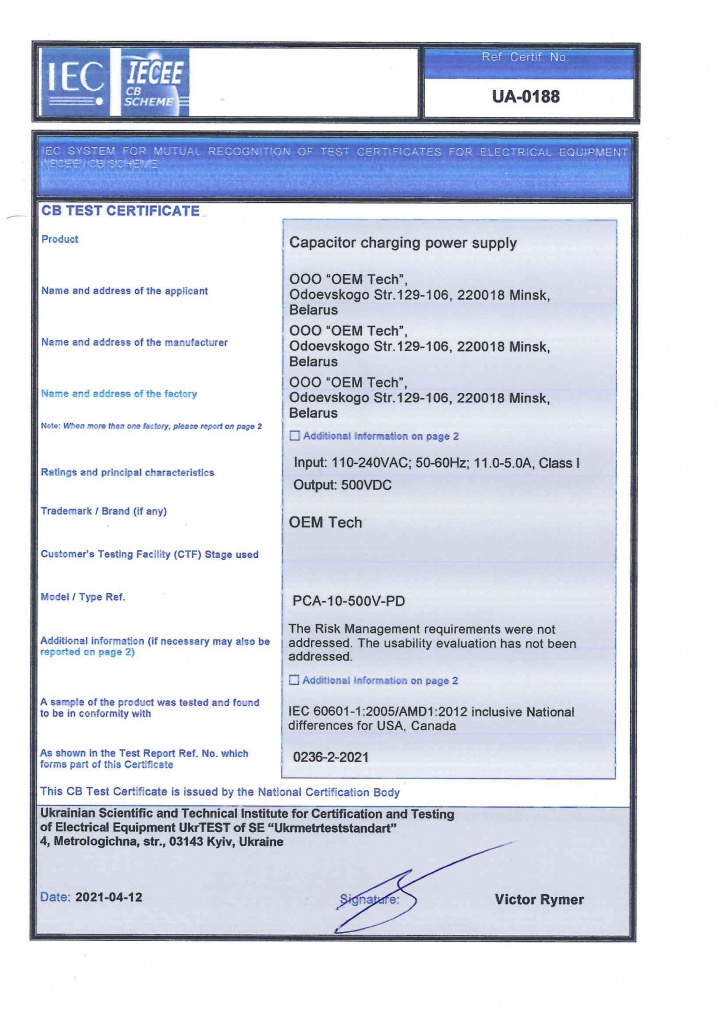

Сертификаты соответствия IEC 60601-1, IEC 60601‑1‑2, EN 60601-1 и CE декларация соответствия (на английском языке, p/n - PCA‑10‑300V‑PD, PCA‑10‑500V‑PD, PCA‑10‑700V‑PD, PCA‑10‑1000V‑PD, PCA‑10‑1500V‑PD)
