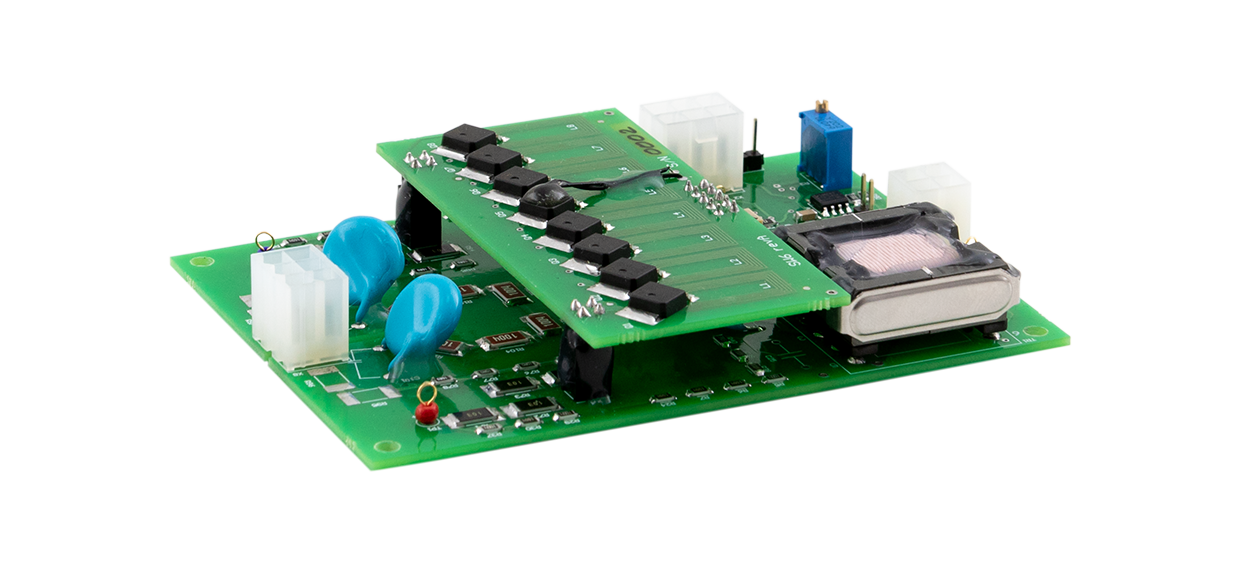

QBD - это серия высокоскоростных драйверов электрооптических затворов, обеспечивающих простой и надежный контроль лазеров, работающих в режиме модуляции добротности. Устройства в серии отличаются диапазонами выходных напряжений (максимальное - 6 кВ), см. раздел Модификации.
Драйверы производятся в двух модификациях: push-up (= normally off scheme) - предназначена для работы по схеме с выталкиванием напряжения и pull-down (= normally on scheme) - для схемы с затягиванием напряжения, когда генерируются импульсы отрицательной полярности с базовым положительным напряжением смещения. Режим является жестко заданным и должен быть выбран в момент заказа.
Драйверы серии QBD генерируют импульсы с высокой частотой повторения, при этом обеспечивают малое время нарастания (схема push-up) / спада (схема pull-down) импульса.
Производительность
К примеру, модель QBD-5020-UP/DN при стандартной нагрузке (емкость ячейки Поккельса 5-7 пФ, кабель 30-50 см) при условии достаточного охлаждения демонстрирует следующую производительность:
Частота следования импульсов, кГц (*)
(*) - Цифры приблизительные, точная производительность зависит от реальной емкости нагрузки и условий охлаждения.
В условиях кратковременной работы производительность значительно возрастает при низких рабочих напряжениях и емкости нагрузки, превышая 100 кГц.
Большая емкость нагрузки уменьшает максимально возможную частоту.
Вам также могут быть интересны:

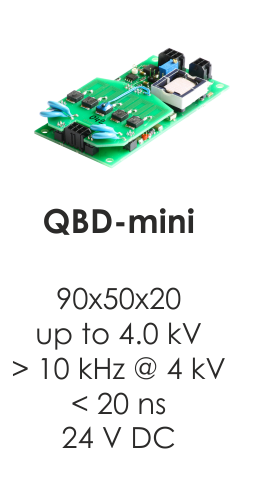

| Компактная модель, до 4кВ |

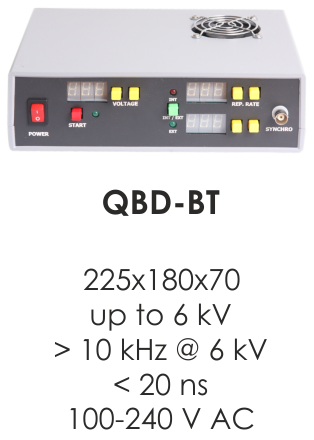

Лабораторный вариант |

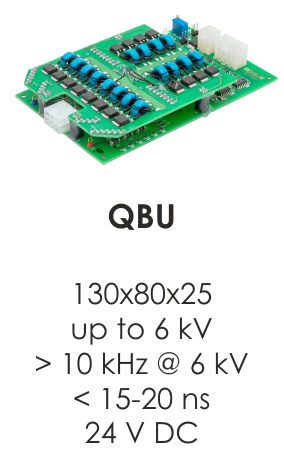

Модель с двумя быстрыми фронтами |
 |
 |
 |
Выход:
Модификации режима работы
- схема с выталкиванием напряжения (push-up)
- схема с затягиванием напряжения (pull-down)
Напряжение, верхний уровень
задается, до 6 кВ 1
Напряжение, нижний уровень
фиксирован, 0 В
Частота повторения импульсов
до 100 кГц и выше (зависит от емкости нагрузки и напряжения, см. также раздел
Производительность) 1
Время нарастания (для push-up) / спада (для pull-down)
< 20 нс 2
Время восстановления
5-10 мкс (зависит от нагрузки)
Джиттер (выход относительно входа)
10 нс
Задержка (выход относительно входа)
1 мкс
Окружающая среда:
Рабочая температура
+10 … +40 °C (более широкий диапазон доступен под заказ)
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Габаритные размеры (ДxШxВ)
110x80x25 мм
1)
Эти параметры связаны друг с другом и не могут одновременно достигать своих максимумов.
2)
По уровням 10-90%, гарантируется при емкости нагрузки 23 пФ и ниже.
Схема с затягиванием напряжения
Схема с затягиванием напряжения,
диапазон перестройки выходного напряжения 2.4-6.0 кВ
Схема с затягиванием напряжения,
диапазон перестройки выходного напряжения 2.0-5.0 кВ
Схема с затягиванием напряжения,
диапазон перестройки выходного напряжения 1.6-4.0 кВ
Схема с затягиванием напряжения,
диапазон перестройки выходного напряжения 1.2-3.0 кВ
Схема с затягиванием напряжения,
диапазон перестройки выходного напряжения 0.8-2.0 кВ
Схема с затягиванием напряжения,
диапазон перестройки выходного напряжения 0.4-1.0 кВ
(*) Другие выходные напряжения доступны по запросу
Схема с выталкиванием напряжения
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 2.4-6.0 кВ
Схема с выталкиванием напряжения,
диапазон перестройки выходного напряжения 2.0-5.0 кВ
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 1.6-4.0 кВ
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 1.2-3.0 кВ
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 0.8-2.0 кВ
Схема с выталкиванием напряжения, диапазон перестройки выходного напряжения 0.4-1.0 кВ
(*) Другие выходные напряжения доступны по запросу
Пример
Схема с затягиванием напряжения,
диапазон перестройки выходного напряжения 2.0-5.0 кВ
