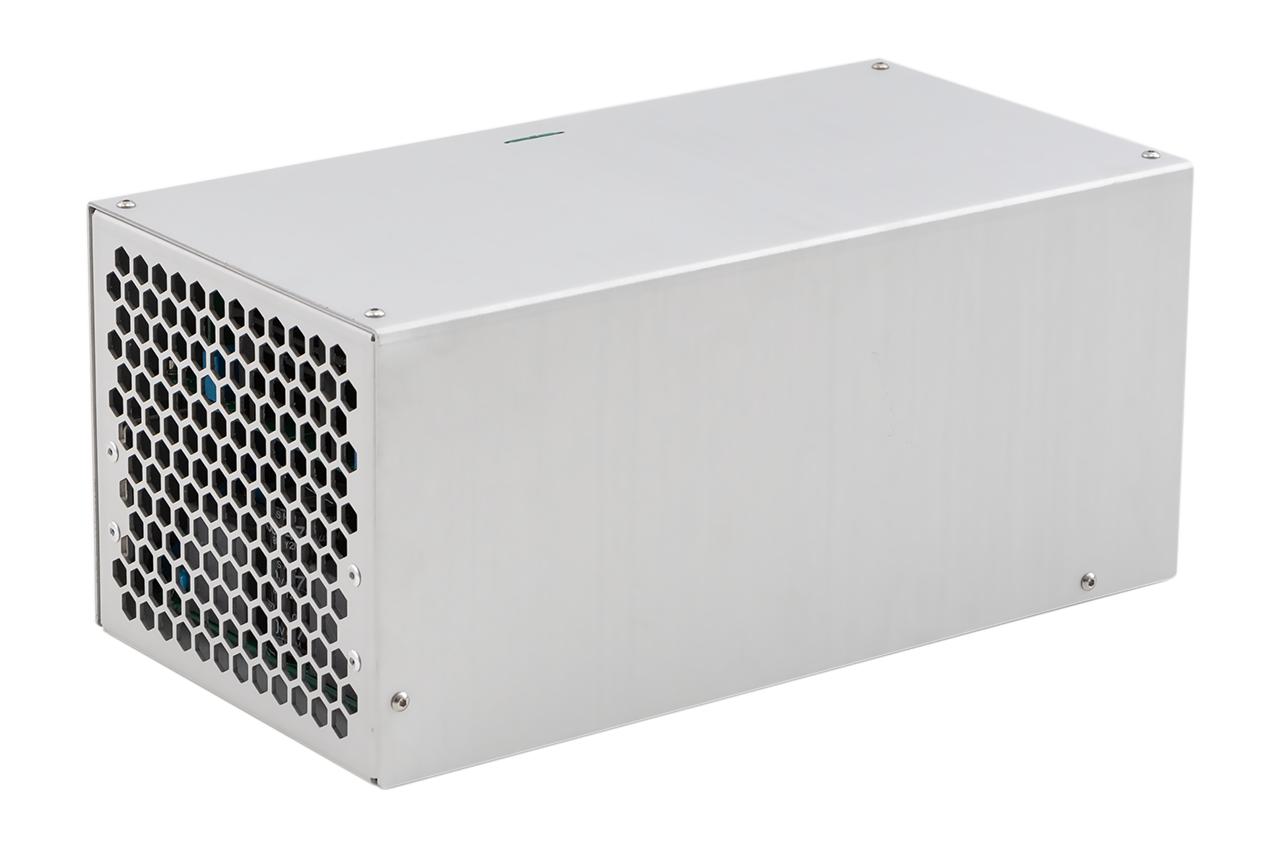

Зарядный модуль PCA-40 предназначен для использования в системах ламповой накачки твердотельных лазеров.
Максимальная выходная мощность модуля 4000 Вт, т.о. устройство подходит для применения в мощных лазерных системах, таких как длинноимпульсные неодимовый (Nd:YAG) и александритовые лазеры, 40-60Вт гольмиевый лазер (Ho:YAG). В остальном зарядный модуль PCA-40 аналогичен другим PCA модулям.
Так же как PCA-10 и PCA-20, PCA-40 является медицинским зарядным модулем и разработан специально для использования в медицинской лазерной аппаратуре. Все характеристики устройства удовлетворяют требованиям самых последних версий медицинских стандартов: IEC 60601-1:2005/AMD1:2012 для электробезопасности и требованиям электромагнитной совместимости IEC 60601-1-2:2014.
Как следствие, модуль может использоваться в различных типах медицинских устройств без какой-либо дополнительной фильтрации или мер безопасности.
Выходные параметры:
Максимальное выходное напряжение
500/700/800/1000/1500/2000 В (стандарт, иные по запросу)
Варианты
для схемы с частичным разрядом,
для схемы с полным разрядом
Максимальная выходная мощность
(для схемы с частичным разрядом, может быть достигнута в режиме 70-100% от VMAX, при номинальном входном напряжении, 25 °C)
4000 Вт
Максимальная выходная мощность
(для схемы с полным разрядом, может быть достигнута в режиме 10-100% от VMAX, при номинальном входном напряжении, 25 °C)
3500 Дж/с
Снижение выходной мощности
Выходная мощность снижается в случаях, если:
- - рабочее напряжение ниже 70% от VMAX (част. разряд)
- - рабочее напряжение ниже VMAX (полный разряд)
- - температура окружающей среды выше 25 °C
- - выходное напряжение ниже минимального номинального напряжения
Стабильность выходного напряжения
< 0.5%
Пульсации / гистерезис
< 0.5%
КПД (при работе на максимальном выходном напряжении)
более 85%
PFC:
Коэффициент коррекции потребляемой мощности
более 0.98 (тип коррекции - активный)
Безопасность:
Основной стандарт безопасности
IEC 60601-1
Соответствие стандартам ЭМС
IEC 60601-1-2
Защита от
холостого хода
короткого замыкания
перегрева
перегрузки по напряжению
Окружающая среда:
Охлаждение
воздушное (встроенный вентилятор)
Рабочая температура
+10 °C ... +40 °C
Температура хранения
-20 °C ... +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Размеры (ДxШxВ)
296x153x132 мм
Различные параметры модуля могут быть изменены по вашему запросу:
- выходное напряжение в т.ч. и нестандартное
- оптимизация под полный разряд, частичный разряд или другой пользовательский режим
- уменьшенная или увеличенная выходная мощность
- интерфейсы (калибровки, логика работы)
- тип и расположение разъемов
- выходные кабели
- корпус
- и т.д.
PCA-40-XXXX-YY, где:
- XXXX определяет максимальное выходное напряжение – выбирается заказчиком в диапазоне от 300 В до 2000 В (более высокие напряжения возможны по запросу). Мы рекомендуем выбирать VMAX как можно ближе к вашему рабочему напряжению, это позволяет прибору отдавать полную заявленную мощность.
- YY задает тип разряда данной модификации – CD (complete discharge) для полного разряда, PD (partial discharge) для частичного разряда; если параметр YY не указан, по умолчанию поставляется PD вариант
Модификации для частичного разряда
Максимальное выходное напряжение 500В, 4000Вт
Модификация для частичного разряда
Максимальное выходное напряжение 700В, 4000Вт
Модификация для частичного разряда
Максимальное выходное напряжение 800В, 4000Вт
Модификация для частичного разряда
Сертификат модели
1
Максимальное выходное напряжение 1000В, 4000Вт
Модификация для частичного разряда
Сертификаты модели
1,
2
Максимальное выходное напряжение 1500В, 4000Вт
Модификация для частичного разряда
(*) Другие выходные напряжения доступны по запросу
Модификации для полного разряда
Максимальное выходное напряжение 1000В, 3500Дж/с
Модификация для полного разряда
PCA-40-1300V-CD
Нестандартная модификация, есть отличия от Руководства пользователя с сайта.
Максимальное выходное напряжение 1300В, 3500Дж/с
Модификация для полного разряда
Сертификат модели
1
Максимальное выходное напряжение 1500В, 3500Дж/с
Модификация для полного разряда
(*) Другие выходные напряжения доступны по запросу
Пример
Максимальное выходное напряжение 1000В, 4000Вт
Модификация для частичного разряда
pca-40-certificates.pdf

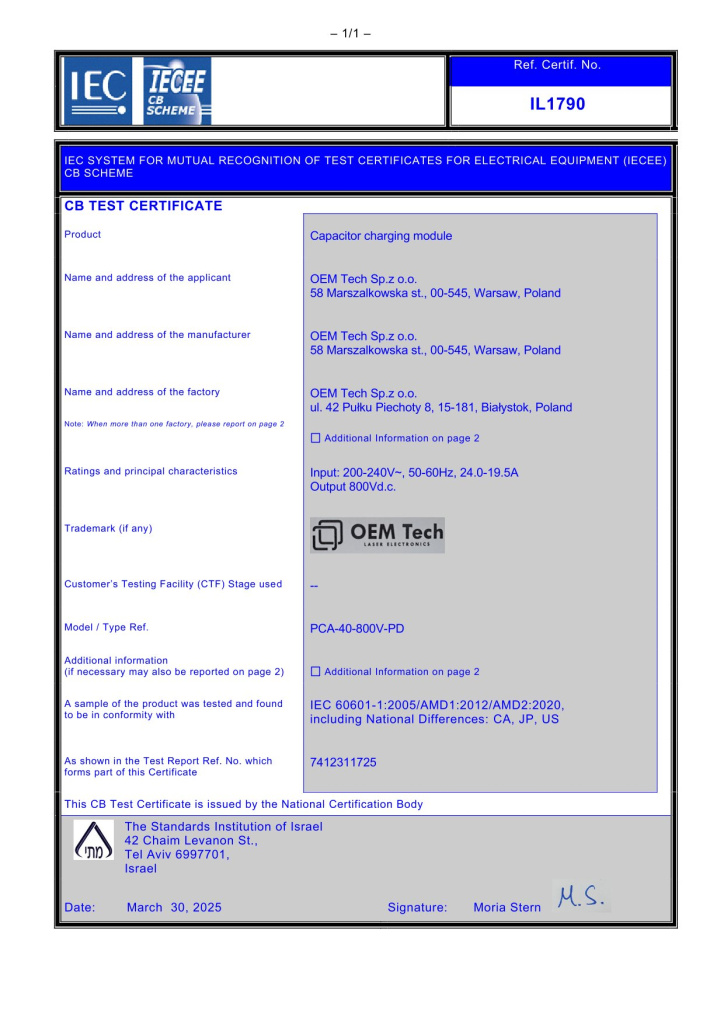

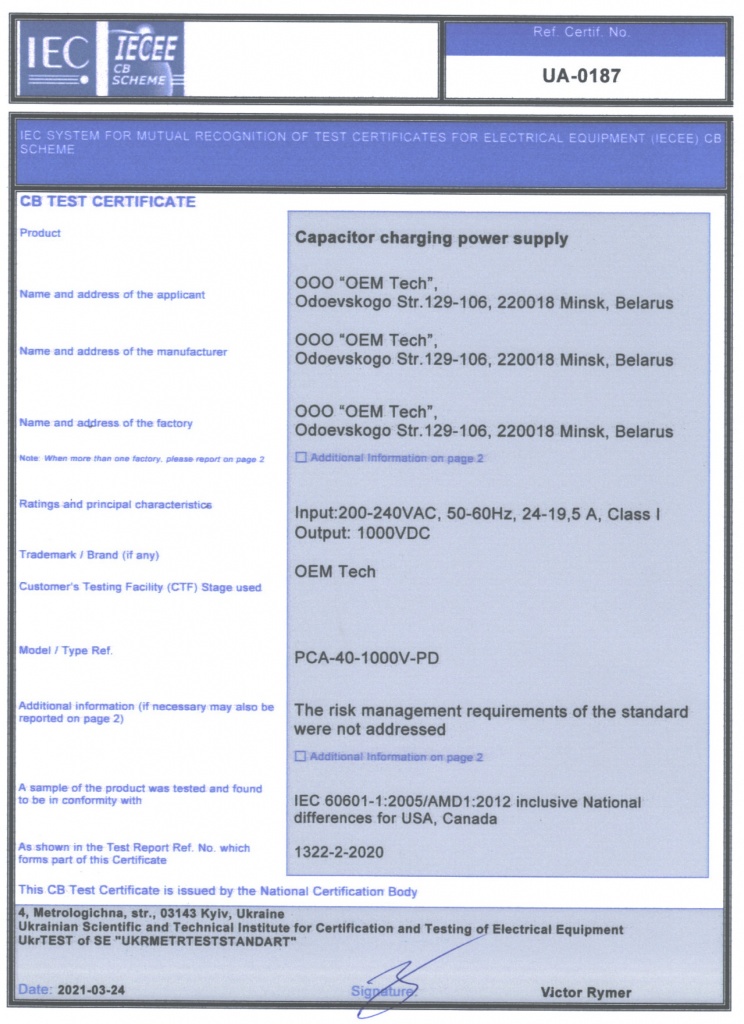

Сертификаты соответствия IEC 60601-1, IEC 60601‑1‑2 и CE декларация соответствия (на английском языке, p/n - PCA‑40‑1000V‑PD, PCA‑40‑1300V‑CD, PCA‑40‑800V‑PD)
