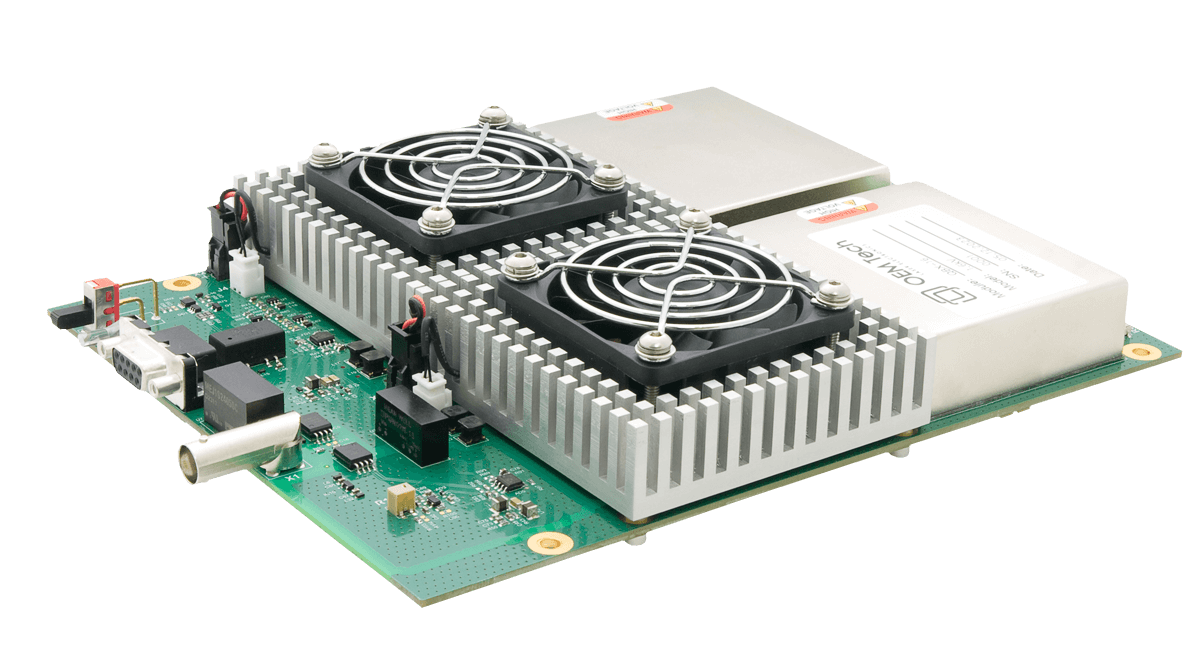

Специальный драйвер ячеек Поккельса QBX-16, позволяющий получить высокое напряжение регулируемой формы на выходе. Драйвер спроектирован на основе усилителя напряжения, максимальное значение которого на выходе 1600 В, коэффициент усиления 300:1.
Для работы требует блок питания на 24В и генератор управляющего сигнала (0-5.33 В), задающий форму и величину выходного напряжения. Охлаждается двумя встроенными вентиляторами. Поставляется только в варианте встраиваемой платы.
Более компактная но менее мощная модель QBX-08 (800 В макс.) может быть поставлена как в виде платы PCB, так и в корпусе.
Вход:
аналоговый сигнал 0 - 5.33 В
Выход:
высоковольтный сигнал, повторяющий форму низковольтного входного сигнала
Полярность выхода
биполярный
Выходное напряжение
0 - 800 В (усиление 100:1)
Частота следования
до 300 кГц (на малых нагрузках и напряжениях).
есть ограничение fMAX * C * U2 = 8 Вт,
к примеру:
~50 кГц @ 1600 В и 60 пФ
~130 кГц @ 1000 В и 60 пФ
Время нарастания / спада
< 1 мкс
Задержка вых. сигнала
< 1.5 мкс
Требования к нагрузке и охлаждению:
Тип нагрузки
емкостная нагрузка (другое по запросу)
Емкость нагрузки
< 60 пФ (другое по запросу)
Охлаждение
принудительное, встроенные вентиляторы
Окружающая среда:
Рабочая температура
+10 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсата
Прочее:
Размеры (ДxШxВ)
220x170x45 мм
