Некоторые примеры драйверов импульсных ламп, разработанных под заказ.
Вариант драйвера FLD-6U
Одна из американских исследовательских лабораторий заказала разработку драйвера для камеры накачки с девятью лампами. Драйвер должен был выдавать прямоугольные импульсы длительностью от 1 мс до 10 мс.
Мы предложили решение на основе трехканального драйвера FLD‑6U со встроенным ШИМ и выходным током до 1000 А в каждом канале независимо.
Три драйвера были произведены для синхронной накачки одной активной среды.
Другой вариант драйвера FLD-6U
Большая французская компания искала нестандартный многоканальный драйвер импульсных ламп с параметрами 2 кВ / 2 кA. Стандартные драйверы на IGBT не подходили к задаче, и мы предложили четырехканальные драйверы FLD‑6U на основе тиристоров и технологии PFN (сеть, формирующая импульсы). Была предусмотрена возможность синхронизации нескольких модулей и управления ими по интерфейсу RS‑485.

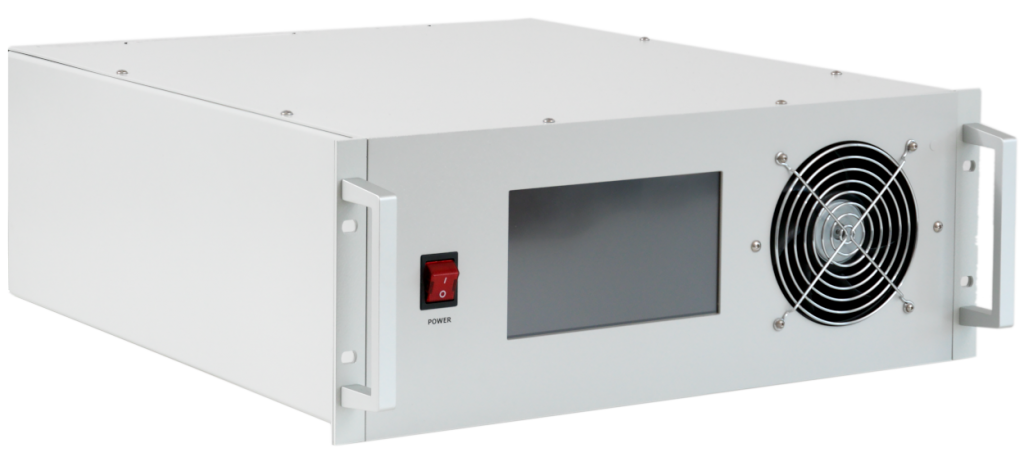

Измененный FLD-4U (x3)
Заказчик с Ближнего Востока интересовался возможностью управления шестью лампами накачки в одной камере, подавая на них прямоугольные импульсы длительностью от 100 мкс до 1000 мкс. Особым пожеланием было простое управление всеми драйверами. Было разработано экономичное решение на основе трех стандартных двухканальных модулей FLD‑4U с изменениями в программном обеспечении для реализации архитектуры master-slave. Любой из FLD‑4U можно было определить мастером и осуществлять через него контроль до трёх дополнительных блоков FLD‑4U, с одного экрана. Несколько таких наборов были поставлены в лабораторию.
Модифицированный FLD‑4U (x12) + CB‑4U (x12)
Французская компания попросила нас о решении для симулятора солнца для установки на завод по изготовлению солнечных панелей. Модуль должен был удовлетворять ряду требований, касающихся управления, пикового тока и параметров импульса - стабильности и формы. Двенадцать драйверов импульсных ламп FLD‑4U были разработаны, произведены, поставлены и установлены на заводе в Германии.
Особый вариант драйвера FLD-2U
Для тех заказчиков, которым нужны относительно низкие энергии накачки и мощности, мы предлагали ранее и можем произвести сейчас по запросу упрощенную бюджетную версию FLD‑4U - FLD‑2U. Один канал, упрощенный интерфейс, 1.75 кВт, до 900 В - типичные параметры FLD‑2U. Пожалуйста, свяжитесь с нами для более полной информации.

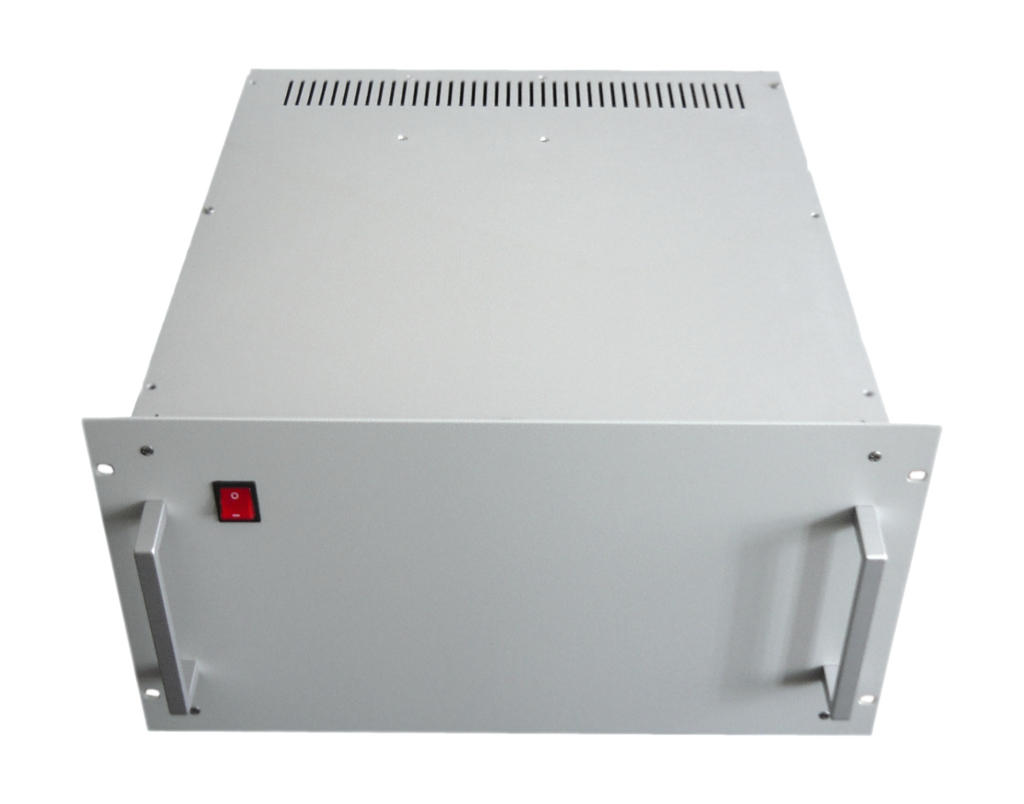

Конденсаторный блок CB-4U
Был разработан по запросу клиента для драйвера импульсных ламп с большой длительностью и незначительным падением напряжения в течении долгих от 10 мс до 100 мс импульсов. Мы предложили прямолинейное и экономически обоснованное решение на основе стандартного драйвера FLD‑4U, оборудованного двумя дополнительными конденсаторными блоками. На сегодняшний день мы предлагаем их в качестве стандартного аксессуара для драйверов FLD‑4U. Основные параметры блока - до 900 В или 112 мФ на каждый.
Вариант драйвера FLD-6U
Одна из американских исследовательских лабораторий заказала разработку драйвера для камеры накачки с девятью лампами. Драйвер должен был выдавать прямоугольные импульсы длительностью от 1 мс до 10 мс.
Мы предложили решение на основе трехканального драйвера FLD‑6U со встроенным ШИМ и выходным током до 1000 А в каждом канале независимо.
Три драйвера были произведены для синхронной накачки одной активной среды.
Другой вариант драйвера FLD-6U
Большая французская компания искала нестандартный многоканальный драйвер импульсных ламп с параметрами 2 кВ / 2 кA. Стандартные драйверы на IGBT не подходили к задаче, и мы предложили четырехканальные драйверы FLD‑6U на основе тиристоров и технологии PFN (сеть, формирующая импульсы). Была предусмотрена возможность синхронизации нескольких модулей и управления ими по интерфейсу RS‑485.
Измененный FLD-4U (x3)
Заказчик с Ближнего Востока интересовался возможностью управления шестью лампами накачки в одной камере, подавая на них прямоугольные импульсы длительностью от 100 мкс до 1000 мкс. Особым пожеланием было простое управление всеми драйверами. Было разработано экономичное решение на основе трех стандартных двухканальных модулей FLD‑4U с изменениями в программном обеспечении для реализации архитектуры master-slave. Любой из FLD‑4U можно было определить мастером и осуществлять через него контроль до трёх дополнительных блоков FLD‑4U, с одного экрана. Несколько таких наборов были поставлены в лабораторию.
Нестандартный FLD‑4U (x12) + CB‑4U (x12)
Французская компания попросила нас о решении для симулятора солнца для установки на завод по изготовлению солнечных панелей. Модуль должен был удовлетворять ряду требований, касающихся управления, пикового тока и параметров импульса - стабильности и формы. Двенадцать драйверов импульсных ламп FLD‑4U были разработаны, произведены, поставлены и установлены на заводе в Германии.
Особый вариант драйвера FLD-2U
Для тех заказчиков, которым нужны относительно низкие энергии накачки и мощности, мы предлагали ранее и можем произвести сейчас по запросу упрощенную бюджетную версию FLD‑4U - FLD‑2U. Один канал, упрощенный интерфейс, 1.75 кВт, до 900 В - типичные параметры FLD‑2U. Пожалуйста, свяжитесь с нами для более полной информации.
Конденсаторный блок CB-4U
Был разработан по запросу клиента для драйвера импульсных ламп с большой длительностью и незначительным падением напряжения в течении долгих от 10 мс до 100 мс импульсов. Мы предложили прямолинейное и экономически обоснованное решение на основе стандартного драйвера FLD‑4U, оборудованного двумя дополнительными конденсаторными блоками. На сегодняшний день мы предлагаем их в качестве стандартного аксессуара для драйверов FLD‑4U. Основные параметры блока - до 900 В или 112 мФ на каждый.
