QBY GaN Драйверы ЭОЗ

Применение

  • Селекция импульсов
  • Управление лазерными регенеративными усилителями

Особенности

  • Входное напряжение 24 В, постоянное
  • Выходное напряжение до 4 кВ
  • Длительность импульса 10-1000 нс (другое по запросу)
  • 3-4 нс передний и задний фронты
QBY-manual-en.pdf

Скачать руководство пользователя (1.9 MБ, на англ. языке)

Драйверы электрооптических затворов QBY-4001 и QBY-4010 на базе транзисторов GaN позволяют получить на выходе биполярные импульсы напряжения с фронтами 3-4 нс и длительностью импульса от 10  нс. QBY-4001 - это очень компактная быстро переключающаяся модель. QBY-4001, дополненная каркасом с вентиляторами для принудительного охлаждения, получила название QBY-4010-А, помещенная в корпус из радиаторов - QBY-4010-Р, а модель, оснащенная теплопроводящими элементами, предусматривающая монтаж на радиатор клиента - QBY-4010-C. Такие усовершенствования дали возможность до 10 раз повысить максимальную частоту выходных импульсов по сравнению с вариантом конвективного охлаждения платы, однако, увеличили размеры модуля. Также доступна версия в корпусе QBY-BT с комфортным управлением.

QBY- 4001 4010-C 4010-P 4010-A
• Охлаждение конвективное на радиатор пользователя корпус-радиатор принудительное
• Макс. частота
  на 4кВ
1 кГц 10 кГц 10 кГц 10 кГц
• Размер, мм 80x50x20 101x50x25 87x56x43 80x71x28

Амплитуду выходного импульса можно регулировать, задавая величину аналогового управляющего входного сигнала. Частоту повторения импульсов можно задавать с помощью внешних TTL сигналов J1 и J2 (см. рисунок ниже). Выходное напряжение до 4 kV, максимальная частота повторения импульсов сильно зависит от выбранного выходного напряжения и от емкости нагрузки ( мы рекомендуем поэтому выбирать самые короткие кабели, какие только возможно, а также выбирать ячейку Поккельса с минимально возможной емкостью).

QBY output voltage and J1 J2 TTL signals time diagram

Модуль требует питание +24 В постоянного напряжения и импульсный генератор для управления частотой и шириной выходных импульсов.

Пожалуйста, учитывайте, что в биполярном устройстве выходной импульс напряжения U формируется напряжением +U/2 на положительном выходном электроде и –U/2 на отрицательном.

Данное устройство было разработано для работы по схеме "set-reset", когда базовое выходное напряжение равно нулю. Непериодические выходные импульсы также возможны и задаются генератором импульсов.

Устройство очень чувствительно к емкости нагрузки. Для получения значений производительности, близких к указанным в инструкции, необходимо минимизировать емкость нагрузки до значений менее 5 пФ.


Производительность

Таблица ниже содержит данные по максимальной частоте следования выходных импульсов в зависимости от выходного напряжения и условий охлаждения платы. Измерения проводились с нагрузкой ёмкостью 5 пФ при температуре окружающей среды 25 °C:

4.0 кВ 3.0 кВ 2.0 кВ 1.5 кВ 1.0 кВ <0.7 кВ
QBY-4001 1 кГц 5 кГц 15 кГц 25 кГц 40 кГц 50 кГц
QBY-4010-C 10 кГц 15 кГц 30 кГц 40 кГц 80 кГц 100 кГц
QBY-4010-P 10 кГц 15 кГц 30 кГц 40 кГц 80 кГц 100 кГц
QBY-4010-A 10 кГц 15 кГц 30 кГц 40 кГц 80 кГц 100 кГц

Более высокие значения ёмкости нагрузки и температуры окружающей среды ведут к снижению производительности драйвера.


Вход:

Напряжение
+24 В, постоянное
Ток
500 мА макс.

HV выход:

Тип
биполярный
Амплитуда импульса, VMAX
задается в интервале 0 - 4 kV (иное по запросу)
Ширина импульса
задается, 10 - 1000 нс (иное по запросу)
Время нарастания / спада 1
3-4 нс
Задержка
≤10 нс
Джиттер
≤0.2 нс
Частота повторения, кГц 2 для 5пФ нагрузки на 4кВ
> 1 кГц для QBY-4001
> 10 кГц для QBY-4010-C, -P, -A

Требования к нагрузке:

Тип нагрузки
ёмкостная
Емкость нагрузки
5 пФ рекомендуется, 10 пФ максимальная

Окружающая среда:

Рабочая температура
-30 … +60 °C
Охлаждение
QBY-4001: конвективное или принудительное внешним вентилятором
QBY-4010-C: кондуктивное через нижнюю поверхность на радиатор пользователя
QBY-4010-A: принудительное встроенными радиаторами
QBY-4010-P: пассивное (конвективное) через корпус-радиатор

Прочее:

Защита
от перегрева (~80°C)
Размеры (ДxШxВ)
80x50x20 мм для QBY-4001
101x50x25 мм для QBY-4010-C
80x71x28 мм для QBY-4010-А
87x56x43 мм для QBY-4010-P
Вес
<0.045 кг для QBY-4001
<0.45 кг для QBY-4010-Р
1) по уровням 10-90%
2) зависит от выбранного напряжения и емкости нагрузки, см. также инструкцию
Доступные варианты исполнения драйвера: плата QBY-4001, плата + теплопроводящие элементы QBY-4010-C, плата + вентиляторы QBY-4010-A (активное охлаждение), плата + радиаторы QBY-4010-P (пассивное охлаждение) и драйвер в корпусе QBY-BT:

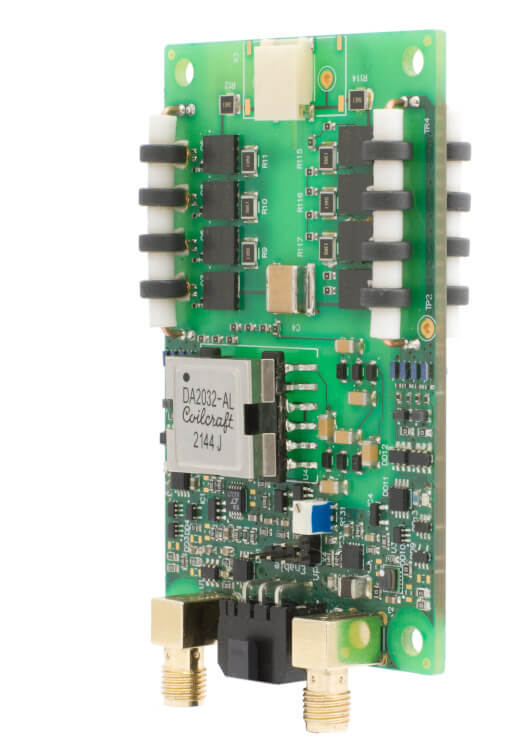

QBY-4001

Pockel cell driver QBY-4001 GaN transistor board

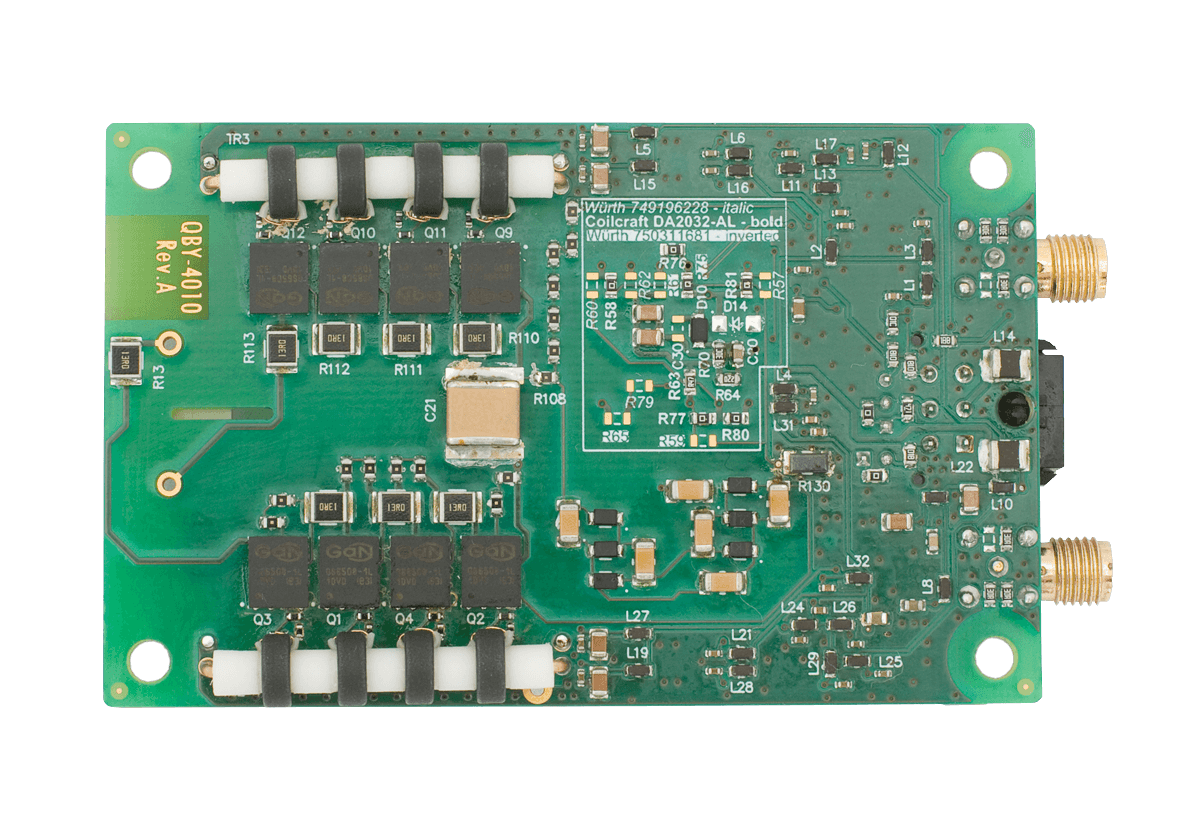

QBY-4010-C

Pockel cell driver QBY-4010-C GaN transistor 10kHz

QBY-4010-A

Pockel cell driver QBY-4010 GaN transistor board

QBY-4010-P

Pockel cell driver QBY-4010 GaN transistor board

QBY-BT

QBY-manual-en.pdf

Скачать руководство пользователя (1.9 МБ, на англ.)

qby-4001-step.zip

STEP модель для QBY-4001 (ZIP archive, 1.5МБ)

qby-4010-c-step.zip

STEP модель для QBY-4010-C, охлаждаемой через радиатор пользователя (ZIP archive, 5МБ)

qby-4010-a(fans)-step.zip

STEP модель для QBY-4010-A, активно охлаждаемой вентиляторами (ZIP archive, 5МБ)

qby-4010-p(heatsinks)-step.zip

STEP модель для QBY-4010-P, пассивно охлаждаемой радиаторами (ZIP archive, 5.7МБ)
