Диодный драйвер SDC-400 - это семейство мощных, до 1500 Вт, импульсных драйверов без корпуса, разработанных специально для питания мощных твердотельных лазеров с диодной накачкой (DPSS) типа Nd:YAG. Наш модуль обеспечивает импульсы тока длительностью 50-300 микросекунд для управления диодами накачки, со средней мощностью до 1500 Вт. Частота повторения импульсов может достигать 50 Гц и выше по запросу.
Драйвер поставляется в виде OEM-модуля, который представляет собой только сам диодный драйвер. Остальные компоненты системы, к примеру, блок питания переменного/постоянного тока, конденсаторную батарею (при необходимости) и графический пользовательский интерфейс, поставляются отдельно либо компанией OEM Тех, либо сторонними поставщиками.
В качестве примера на приведенной ниже схеме показано, как построен лабораторный драйвер SDC-4U для установки в 19-дюймовую стойку на базе высоковольтного модуля SDC-400 с принудительным воздушным охлаждением.
Архитектура драйвера SDC-4U на базе высоковольтного модуля SDC-400:
Модуль может использоваться в двух режимах синхронизации:
-
Внутренняя: когда импульсы генерируются согласно внутреннему задающему генератору частоты.
-
Внешняя: когда импульсы заданной пользователем длительности инициируются внешним сигналом синхронизации.
Диодный драйвер SDC-400 может управлять внешним драйвером ячейки Поккельса (БУЗ) для генерации импульсов в режиме модуляции добротности. Кроме того, SDC-400 имеет три синхровыхода для подключения внешних устройств, для их синхронизации с импульсами, посылаемыми на БУЗ или выходными импульсами на диоды.
Все важные параметры работы драйвера лазерных диодов SDC-400 (такие как выходной ток, буферное напряжение, длительность импульса, частота повторения импульсов и др.) могут быть заданы с помощью компьютера или управляющего устройства по интерфейсу RS-232 или RS-485.
Для вашего удобства мы предлагаем калькулятор энергии импульса и средней выходной мощности для импульсных диодных драйверов (ссылка откроется в новом окне)
Вход:
для большинства применений рекомендуется использовать источник постоянного напряжения с регулируемым выходным напряжением. Выходная мощность должна соответствовать требуемым режимам работы. SDC-400 может управлять зарядными устройствами для конденсаторов серии
PCA, предоставляемыми OEM Тех, или сторонними источниками входного напряжения.
Максимальное входное напряжение (Vmax)
500 В для высоковольтной версии
100 В для низковольтной версии,
другие варианты по запросу
24 В постоянного тока, 1 А макс.
Выход:
Максимальное выходное напряжение
номинальное максимальное выходное напряжение равно максимальному входному напряжению V
max, а именно:
- 500 В для высоковольтной версии
- 100 В для низковольтной версии
- другие значения — по запросу
Фактическое напряжение, приложенное к диодам, на несколько вольт ниже выходного напряжения вследствие падения напряжения на внутренних компонентах и соединительных проводах.
Максимальный выходной ток (Imax)
400 A, иное по запросу
Выходной ток
~ 10-100 % от Imax, изменяемый, иное по запросу
Длительность импульса
50-Tmax, перестраиваемая, Тmax = 300 мкс по умолчанию, иное по запросу
Максимальная частота следования импульсов
50 Гц для высоковольтной версии
500 Гц для низковольтной версии,
другие варианты по запросу
Пиковая мощность
> 100 кВт для высоковольтной версии
40 кВт для низковольтной версии,
другие варианты по запросу
Максимальная средняя выходная мощность
1500 Вт, иное по запросу
Передний фронт
< 20-30 мкс обычно, возможен slow start в диапазоне 0-50 мкс
Ток смещения
+, зависит от модели (< 50 мА)
Рекомендуемые кабели:
Для соединения с диодами
индуктивность – < 500 нГн
сечение – 4 мм2
длина – < 50 см (приемлема до 2 м)
Для соединения с внешней конденсаторной батареей (высоковольтная версия)
сечение – 4 мм2
длина – < 50 см
Разное:
Защиты/безопасность
• от высоких токов
• от перегрева
• от неверного входного напряжения
• от слишком частых импульсов синхронизации
• IDC интерлок блокировка
• разъём для быстрых разрядных резисторов
Охлаждение
возможны две опции:
• принудительное воздушное охлаждение
• водяное охлаждение
Интерфейсы
• RS-232 интерфейс
• RS-485 интерфейс
Синхронизация
• 1 синхровход
• 3 синхровыхода
Управление БУЗом
доступно
Окружение:
Рабочая температура
+10 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
0 ... 90%, без конденсации
Прочее:
Размеры
150 x 256 x 142 mm - SDC-400-HV-A
см. Руководство пользователя
Масса
< 1.5 кг - для версии с водяным охлаждением
< 3.5 кг для версии с принудительным воздушным охлаждением
Различные изменения возможны по запросу (например, нестандартные значения выходного тока, напряжения на диодах, изменения программы управления, изменения в управлении БУЗом)

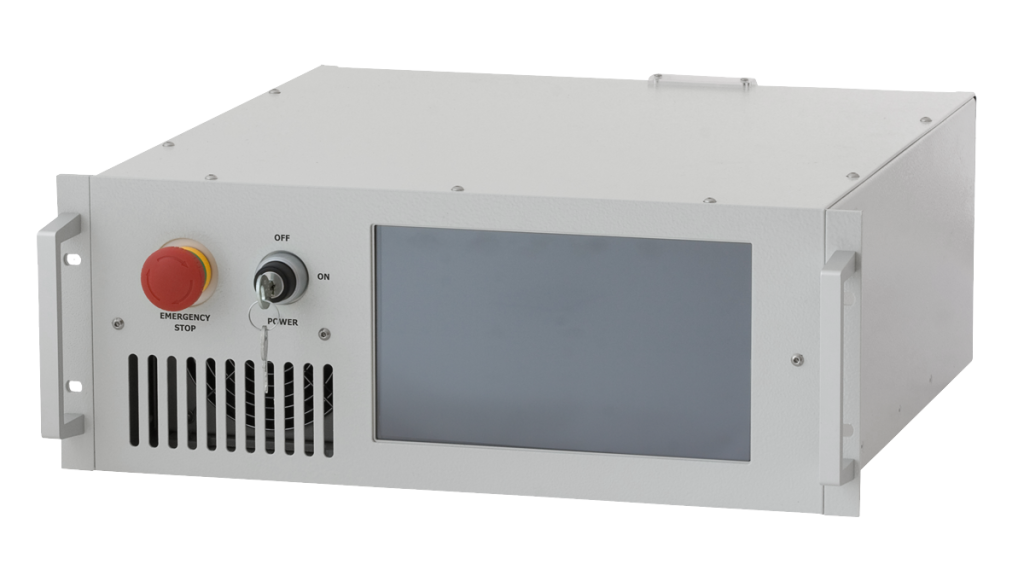

Доступна версия SDC-4U в корпусе для монтажа в стойку.
SDC-4U
SDC-400-XX-Y, где:
-
XX - oпределяет версию драйвера по напряжению: это может быть HV (высоковольтная версия драйвера) или LV (низковольтная версия драйвера).
-
Y - определяет тип охлаждения: это может быть A (воздушное охлаждение) или W (водяное охлаждение).
Примеры (некоторые стандартные модификации)
- 500 В макс. выходное напряжение (*)
- 400 A макс. выходной ток (*)
- Внутренняя батарея отсутствует
- Макс. выходная мощность 1500 Вт

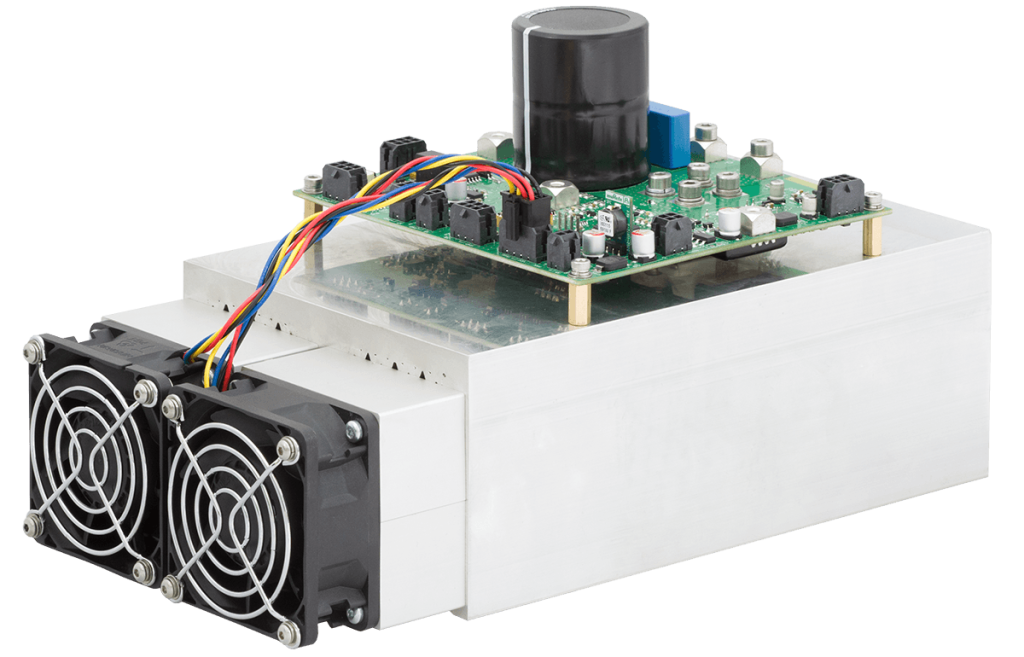

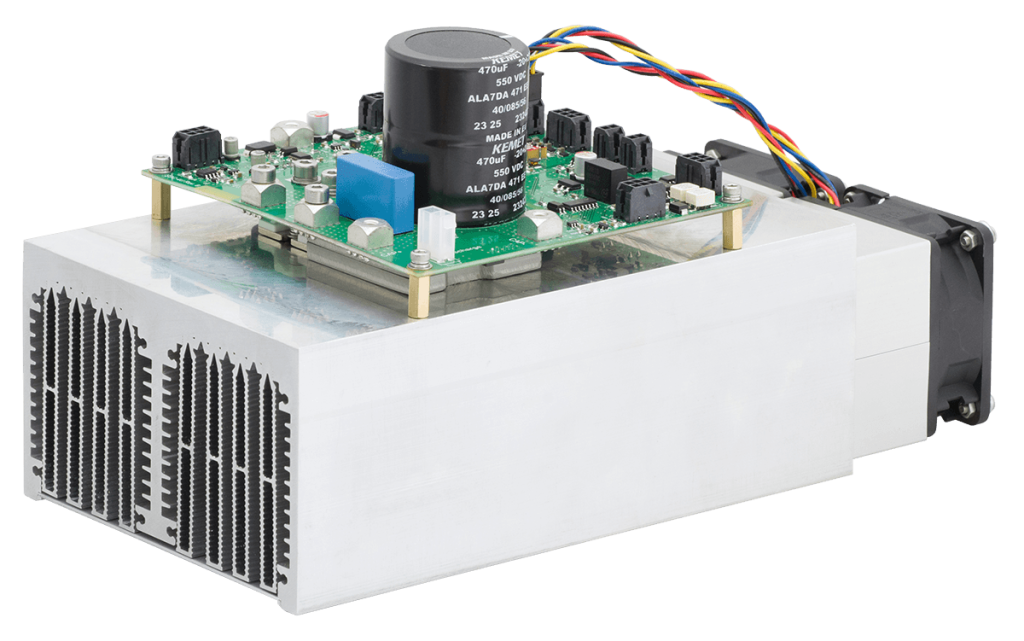

- Принудительное воздушное охлаждение
(*) - не одновременно, см. также таблицу
Режимы работы ниже
- 100 В макс. выходное напряжение (*)
- 400 A макс. выходной ток (*)

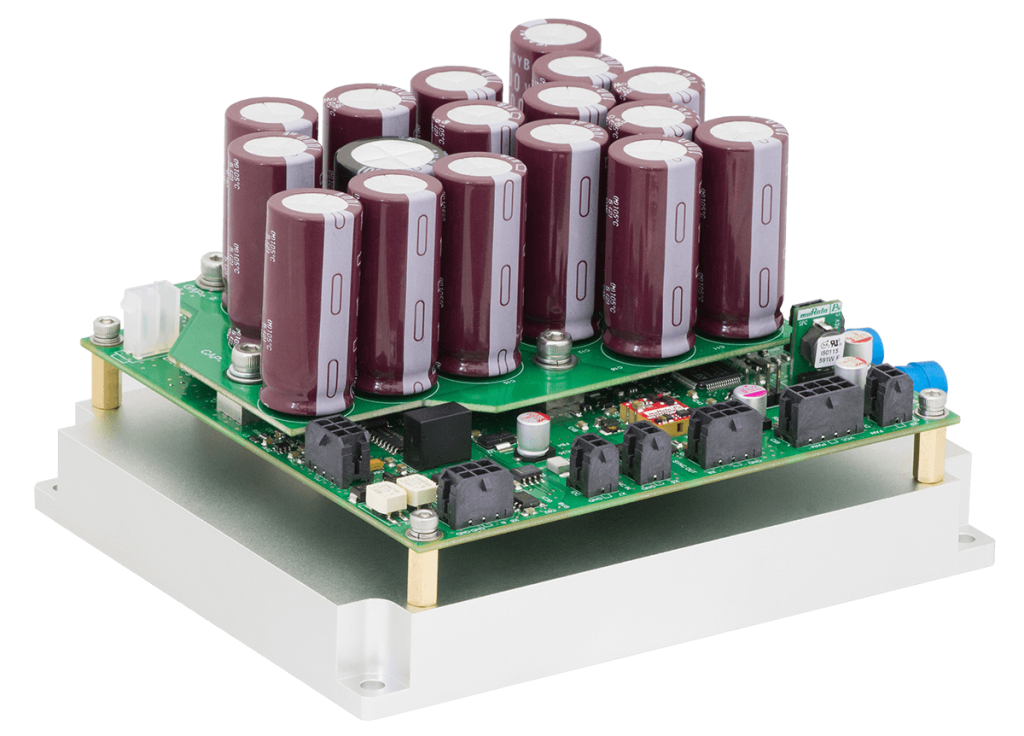

- Ёмкость внутренней батареи – 16 мФ @ 100 В
- Макс. выходная мощность 1500 Вт

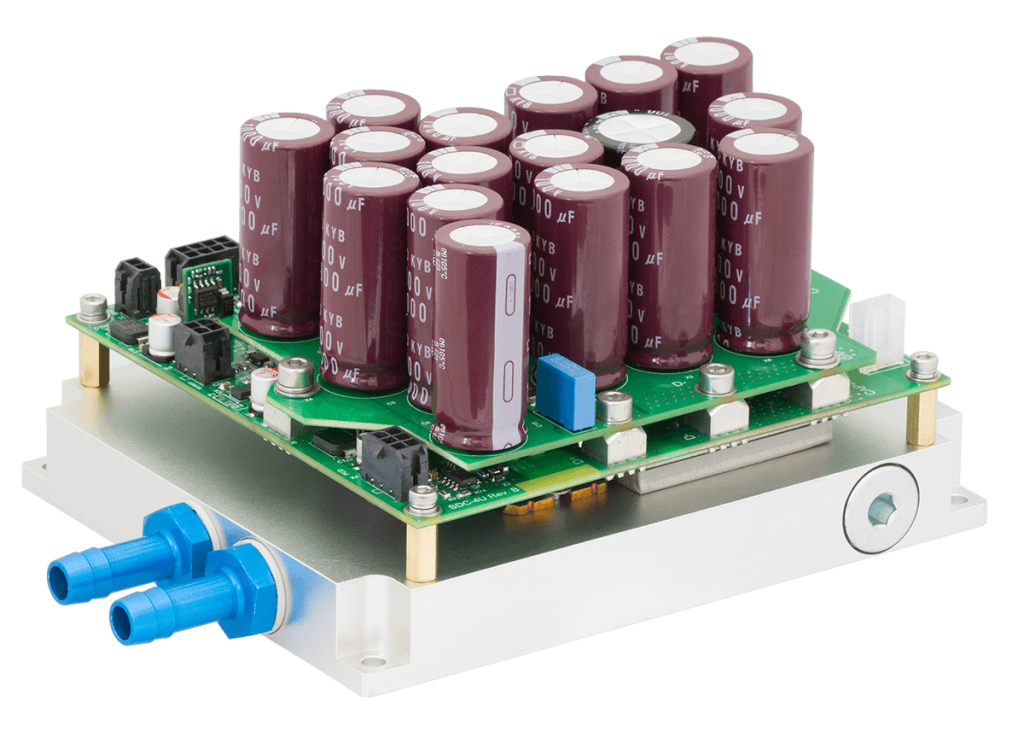

- Водяное охлаждение
Иные модификации возможны по запросу.
Режимы работы
| ПАРАМЕТР |
ЗНАЧЕНИЕ (*) |
| SDC-400-HV |
SDC-400-LV |
| 300В режим |
350В режим |
400В режим |
450В режим |
500В режим |
N/A |
Максимальное входное напряжение
(буферное) Vmax, В |
300 |
350 |
400 |
450 |
500 |
100 |
| Максимальное выходное напряжение (**), В |
< 300 |
< 350 |
< 400 |
< 450 |
< 500 |
< 100 |
| Рекомендованная ёмкость внешней батареи конденсаторов: |
>15мФ @ 300В |
>15мФ @ 350В |
>15мФ @ 400В |
>8мФ @ 450В |
>5мФ @ 500В |
не требуется |
| Диодный драйвер: |
|
| Макс. выходной ток, A |
400 |
350 |
300 |
250 |
225 |
400 |
Рекомендованное
напряжение на диодах, В (**) |
< 265 |
< 320 |
< 370 |
< 420 |
< 470 |
< 65 |
| Ширина импульса (Tmin…Tmax), мкс |
50...300 |
| Частота повторения, Гц |
0...50 |
0...500 |
| Ограничения выхода: |
|
| Ограничение по энергии |
Imax*Vmax*Tmax |
| Ограничение по мощности, Вт |
1500 |
| Гарантированные режимы |
400A-
265В-
250мкс-
50Гц |
350A-
320В-
250мкс-
50Гц |
300A-
370В-
250мкс-
50Гц |
250A-
420В-
250мкс-
50Гц |
225A-
470В-
250мкс-
50Гц |
400A-
65В-
250мкс-
200Гц |
(*) Различные изменения возможны по запросу (например, нестандартные значения выходного тока, напряжения на диодах, изменения программы управления, изменения в управлении БУЗом).
(**) Номинальное максимальное выходное напряжение равно максимальному входному напряжению Vmax. Фактическое выходное напряжение, подаваемое на диоды, на несколько вольт ниже входного напряжения из-за падения напряжения на внутренних компонентах и соединительных проводах.
