LDY-1500 — это серия мощных драйверов лазерных диодов. Они предназначены главным образом для накачки медицинских волоконных лазеров, прежде всего тулиевых. Драйверы серии LDY обеспечивают питание диодов накачки, диодных линеек и матриц, как в непрерывном (CW), так и в импульсном режиме.
Максимальная выходная мощность в непрерывном режиме достигает 2000 Вт, пиковая выходная мощность — 5 кВт и более. Ключевыми особенностями серии являются малое время нарастания и спада импульса (менее 150 мкс для некоторых моделей), высокая частота повторения импульсов (до 2 кГц), а также наличие модификаций с высоким выходным напряжением для последовательного подключения нескольких диодных модулей.
Мы предлагаем несколько модификаций LDY-1500 с различными значениями максимального выходного тока (Imax до 250 А) и максимального выходного напряжения (Vmax до 200 В), которые выбираются при оформлении заказа.

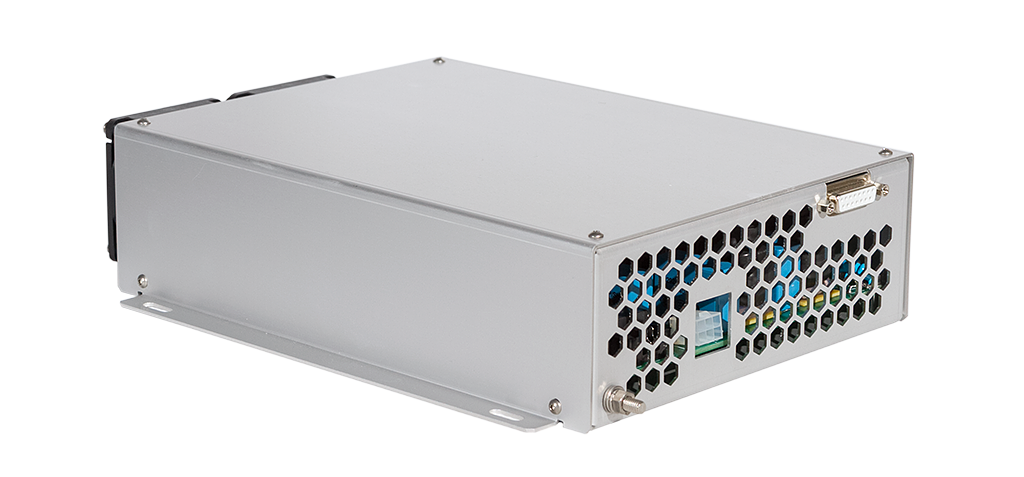

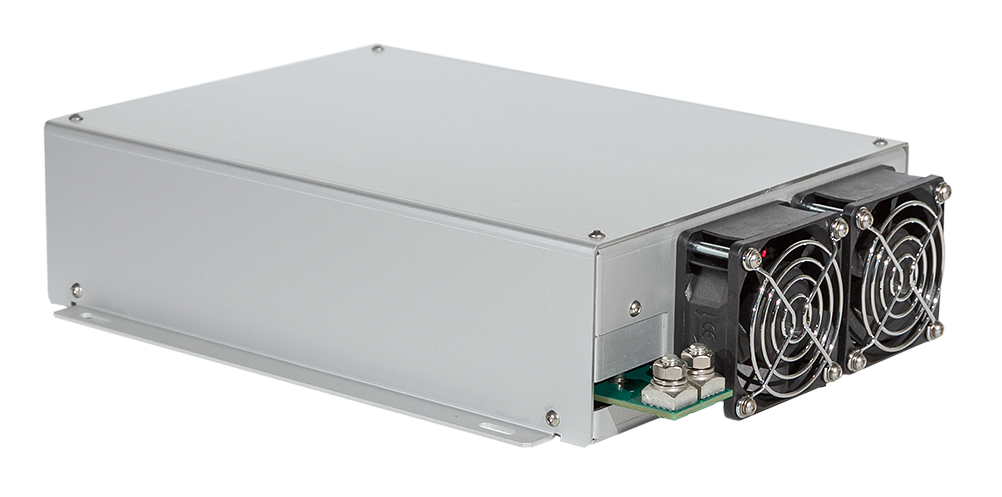

Устройства выполнены в корпусе, удобном для монтажа, и питаются непосредственно от сети 100–240 В AC или 200–240 В AC, 50/60 Гц. Дополнительный источник питания для драйвера не требуется.
Пользователь может программировать уровень выходного тока в рабочем диапазоне, подавая аналоговое напряжение постоянного тока на управляющий вход. Рабочая частота и длительность импульса задаются внешним низковольтным TTL-сигналом от генератора импульсов. Базовый интерфейс управления LDY — аналоговый, через 15-контактный разъём D-Sub (гнездо).
Управление модулем также возможно с помощью внешнего блока дистанционного управления LDD-RC (приобретается отдельно) либо дополнительных внешних плат управления (также приобретаются отдельно): автономной версии (код заказа — STA) с перемычками и подстроечным резистором или версии с интерфейсом RS-232 (код заказа — RS232) для управления с компьютера.
Полное соответствие требованиям стандартов IEC 60601-1 (токи утечки, электрическая изоляция и средства защиты) и IEC 60601-1-2 (кондуктивные и излучаемые электромагнитные помехи) позволяет использовать модули в составе медицинских систем без дополнительных мер безопасности. При этом подтверждение соответствия конкретной модификации указанным стандартам требует проведения процедуры сертификации. Такая сертификация может быть выполнена по запросу.
Для импульсных драйверов мы предлагаем калькулятор для расчёта средней выходной мощности и энергии импульса (открыть в новом окне).

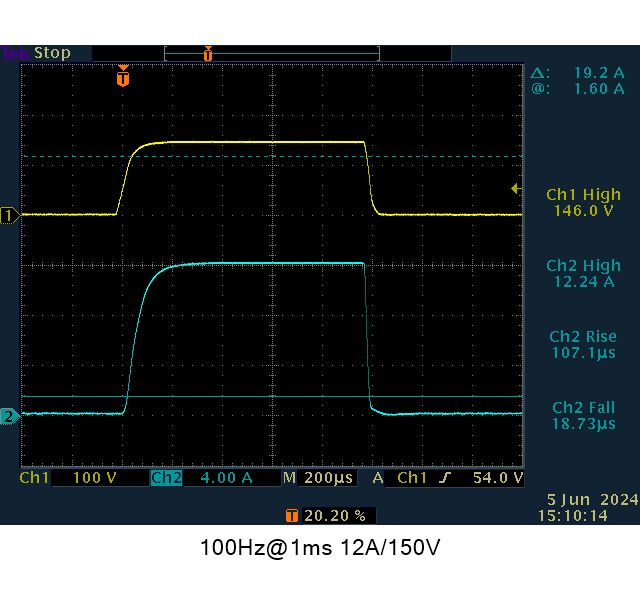

Пример выходного импульса
Выходной импульс драйвера LDY-1500-15A-150V (предустановленная длительность импульса — 1 мс, ток — 12 А, напряжение — 150 В, время нарастания — 107,1 мкс, время спада — 18,73 мкс).
Серии LDD и LDY очень похожи, однако между ними существуют некоторые различия. Сравнение приведено в таблице ниже:
| Параметр |
Серия LDY |
Серия LDD |
| Общее сравнение |
[+] Более современный и технологичный продукт |
[–] Более ранний и менее технологичный продукт |
| Снятие с производства |
[=] Нет |
[=] Нет |
| Цена |
[+] Немного дороже |
[–] Немного дешевле |
| Соответствие стандартам |
[+] Изделие медицинского класса «из коробки» |
[–] Драйвер общего назначения. Соответствие медицинским стандартам доступно по запросу |
| Время нарастания |
[+] Быстрее |
[–] Медленнее |
| Модификации |
[–] Доступно лишь несколько стандартных моделей. Компактные маломощные версии отсутствуют |
[+] Доступно множество стандартных моделей. Имеются компактные маломощные версии |
