Блоки управления электрооптическими затворами, БУЗ

Блоки управления электрооптическим затвором - это особый вид высоковольтных источников напряжения, генераторы электрических импульсов начиная с наносекундного диапазона (nsPEF), оптимизированные для работы с нагрузками ёмкостного типа, разработанные для быстрого переключения электрического напряжения, приложенного к электрооптическому кристаллу, что позволяет изменять его двулучепреломляющие свойства и, таким образом, управлять поляризацией проходящего через кристалл света.

Большая часть наших драйверов биполярны, когда величина выходного напряжения U формируется из +U/2 на положительном электроде выхода и –U/2 на отрицательном. Исключением является монополярный QBU-nano и высокочастотные HVSW-03 и -04 с чередующейся полярностью импульсов. Формирующая импульс схема затворов основана на топологии полного моста (мегагерцовые переключатели HVSW-03 и -04), или полумоста (остальные устройства). Все указанные в описаниях значения верны для работы в длительном режиме, в случае коротких серий импульсов, разделенных паузами, производительность вырастает примерно в два раза.

Для выбора затвора, пожалуйста, используйте таблицу с фильтрацией на странице каталога Pockels cell drivers (англ.)

Блоки управления электрооптическими затворами с медленным затуханием импульса

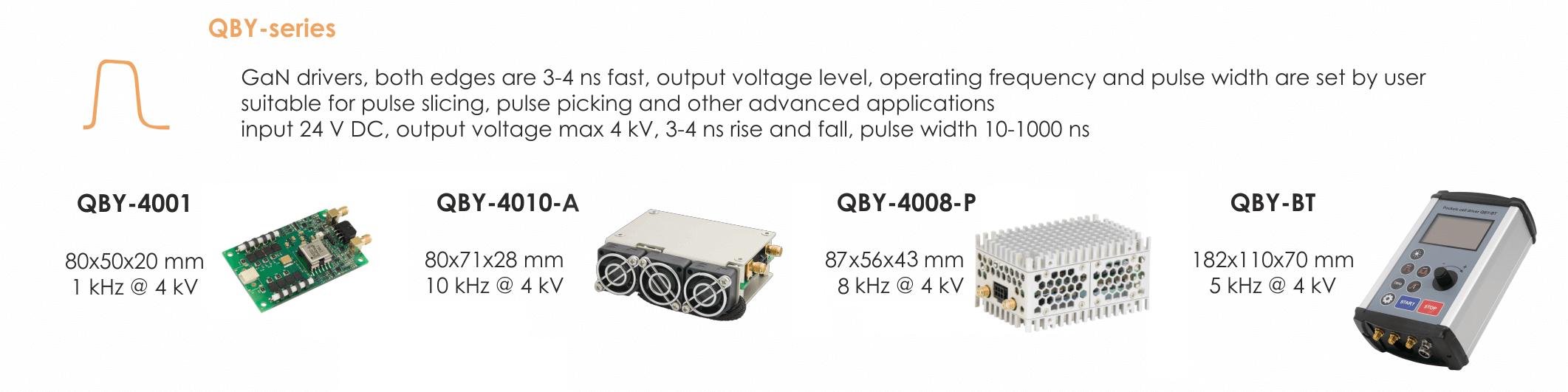

Блоки управления электрооптическими затворами с быстрыми фронтами

Другие блоки управления электрооптическими затворами
