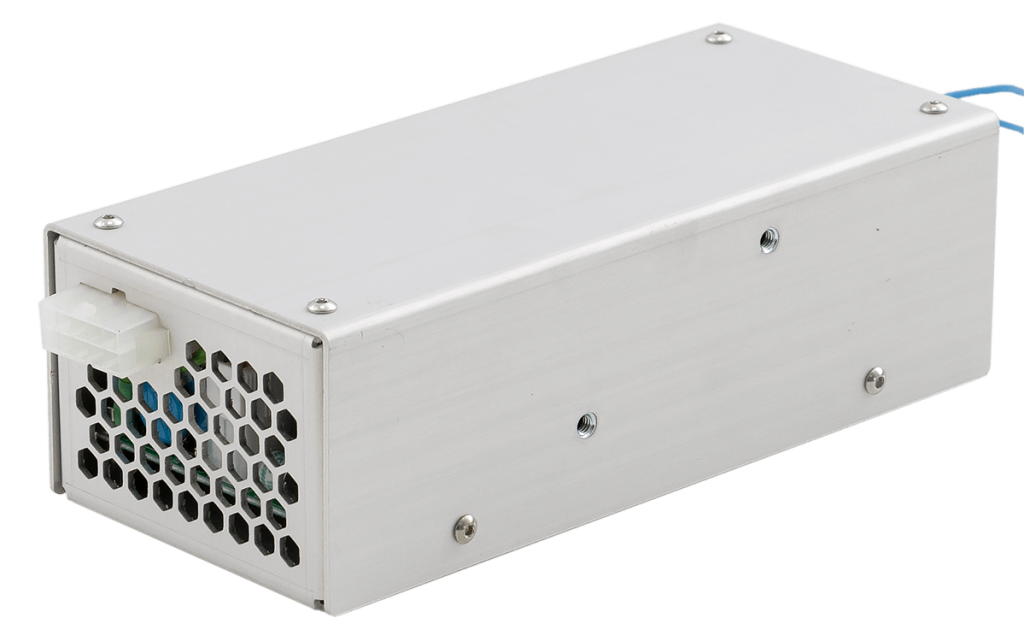

Модуль дежурной дуги SCA-3008

Применение

  • Ламповые системы общего назначения

Особенности

  • Входное напряжение 220 В
  • Ток дуги до 800 мА
  • Выходная мощность до 100 Вт
  • Мощное решение, способное управлять двумя лампами, соединенными последовательно
sca-3008-manual-en.pdf

Руководство пользователя (на английском языке, размер 678кБ)

Модуль дежурной дуги SCA-3008 - это устройство, поджигающее и поддерживающее низкоточный разряд в лампе накачки с целью увеличения её длительности жизни и улучшения стабильности её работы.

Модуль подключается к сети переменного тока. В него встроено всё необходимое не только для поддерживания дежурной дуги, но и для её поджига: газовый разрядник, обеспечивающий импульс поджига высокого напряжения и энергии, а также источник напряжения подхвата 1400 В. Трансформатор поджига в модуль не встроен и поставляется отдельно.

Преимуществом модуля дежурной дуги SCA-3008 является его высокая мощность, выражающаяся в возможности подключения двух ламп, соединенных последовательно (особенности организации поджига дежурной дуги в таком случае описаны в руководстве пользователя). В зависимости от требований задачи, ток дуги можно варьировать от 300 до 800 мA внутренним подстроечным резистором. В случае прерывания тока поджиг стартует автоматически с частотой около 3 Гц до тех пор, пока разряд не будет восстановлен.

Модуль может использоваться как для последовательного, так и для внешнего поджига.

Вход:

Напряжение
220 В

Выход:

Выходное напряжение
до 300 В (устанавливается автоматически в зависимости от установленного тока и типа лампы)
Напряжение подхвата
1400 В (1500 В по запросу)
Ток дежурной дуги
500 мА по умолчанию (300-800 мА по запросу)
Выходная мощность
до 100 Вт
КПД
более 85%

Параметры поджига:

Напряжение
1000 В
Энергия в импульсе
~150 мДж
Частота повторениия импульсов поджига
~3 Гц

Окружающая среда:

Рабочая температура
-20 … +45 °C
Температура хранения
-40 … +85 °C
Влажность
90%, без конденсации

Прочее:

Защиты
от коротком замыкании
от разомкнутой цепи (тайм-аут)
Охлаждение
воздушное, встроенный вентилятор
Габаритные размеры (ДxШxВ)
178x81x57 мм
Вес
< 0.5 кг
sca-3008-manual-en.pdf

Руководство пользователя (на английском языке, размер 678кБ)
