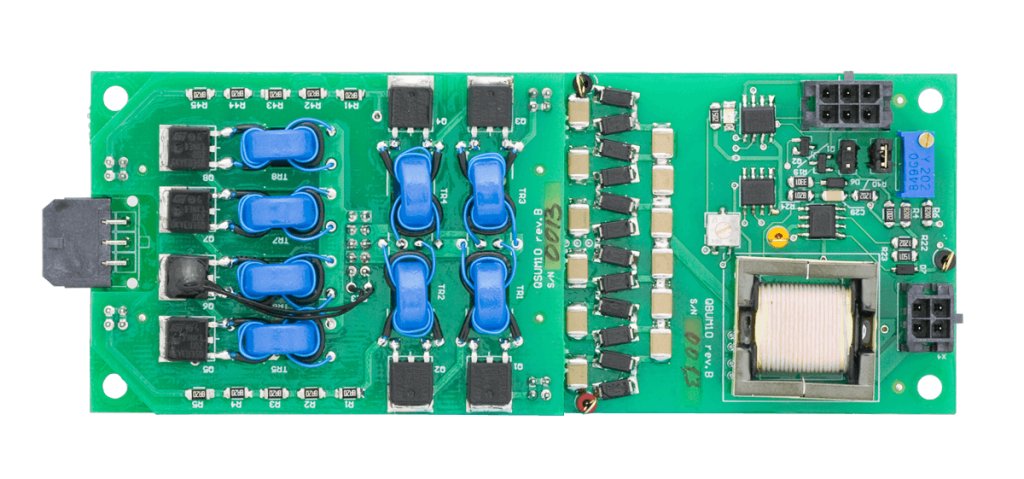

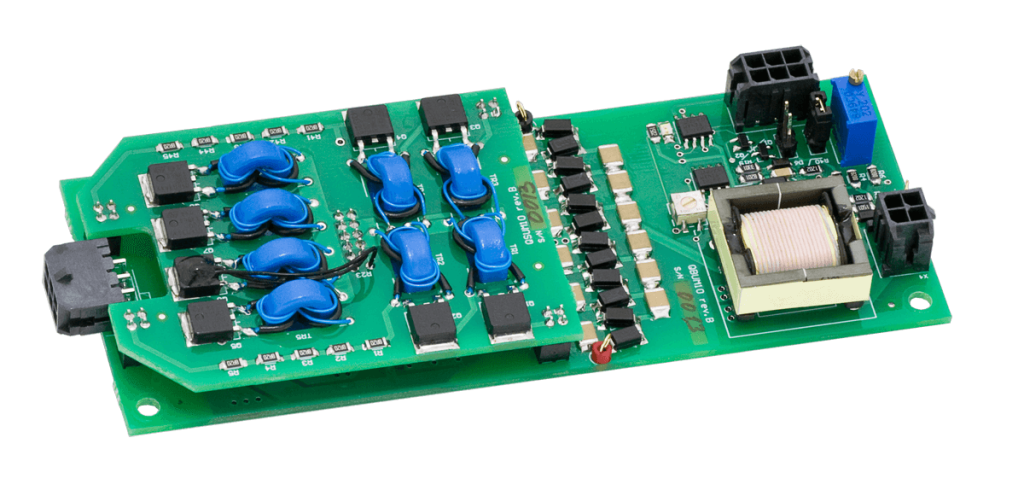

Драйверы ячейки Поккельса QBU-mini

Особенности драйверов элекро-оптических затворов QBU-mini:

  • Компактные размеры - 140x50x20 мм
  • Повторяет на выходе управляющий TTL сигнал
  • Выходное напряжение - до 3.5 кВ
  • Частота импульсов - до 50 кГц (в зависимости от напряжения)
  • Передний и задний фронты < 15 нс

Применения: модуляция добротности, селекция импульсов, прочее

qbu-mini-manual-en.pdf

Руководство пользователя (на английском языке, размер 365кБ)

QBU-mini - это серия многофункциональных драйверов электро-оптического затвора. В отличие от аналогов, они способны обеспечить резкое переключение выходного напряжения в две стороны: как вверх, так и вниз.


Выходное напряжение до 3.5 кВ, частота следования импульсов при должном охлаждении до 30-50 кГц.

Вход:

Напряжение
+24 В

Выход:

Рабочие режимы
повторение входного TTL сигнала
Напряжение
до 3.5 кВ
Длительность импульса
200 нс - DC
Частота повторения
до 30-50 кГц (зависит от емкости нагрузки и выходного напряжения)
Время нарастания / спада
10-15 нс (10-90%, также зависит от емкости нагрузки и выходного напряжения)
Задержка (выход относительно входа)
~ 150 нс
Джиттер (выход относительно входа)
~ 2 нс

Окружающая среда:

Рабочая температура
+10 … +40 °C
Температура хранения
-20 … +60 °C
Влажность
90%, без конденсата

Прочее:

Размеры (ДxШxВ)
140x50x20 мм
Вес
0.1 кг

Модификации по напряжению

Модель *
Описание
QBU-mini-3514
Диапазон перестройки напряжения 1.4-3.5 кВ
QBU-mini-3012
Диапазон перестройки напряжения 1.2-3.0 кВ
QBU-mini-2008
Диапазон перестройки напряжения 0.8-2.0 кВ
QBU-mini-1004
Диапазон перестройки напряжения 0.4-1.0 кВ

(*) Другие выходные напряжения доступны по запросу

Пример

QBU-mini-3514
Диапазон перестройки напряжения 1.4-3.5 кВ
