Встраиваемые драйверы электрооптических затворов

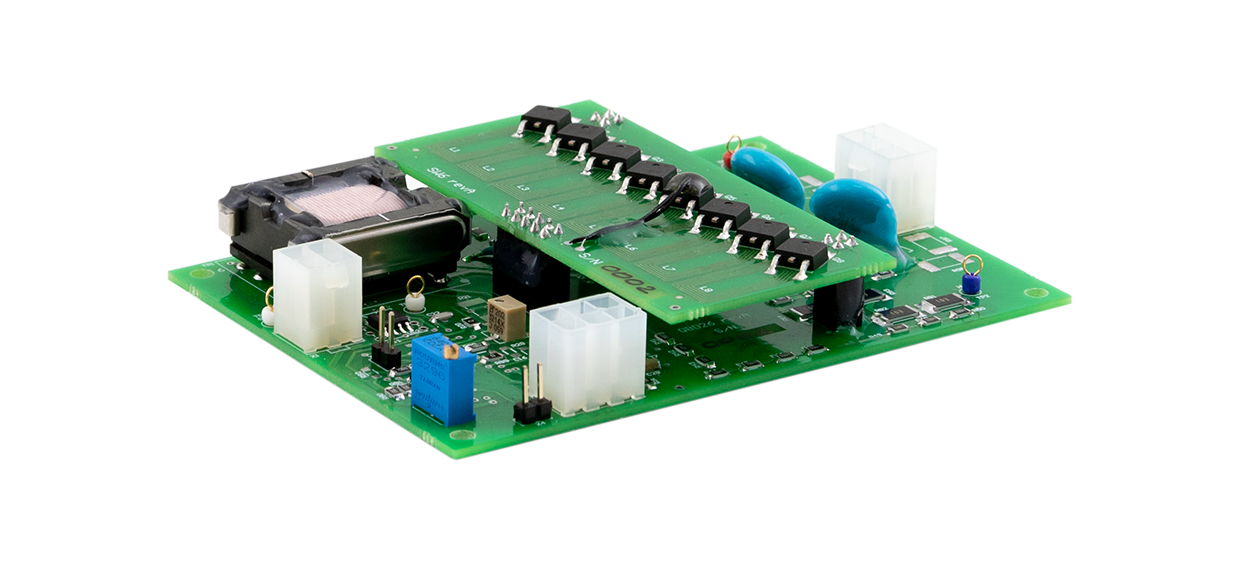

Драйверы ячейки Поккельса QBD-серии

QBD - это серия простых, компактных и недорогих драйверов электро-оптических затворов:

  • Схема с затягиванием или выталкиванием напряжения
  • Выходное напряжение - до 6 кВ
  • Частота импульсов - до 100 кГц (в зависимости от напряжения)
  • Передний фронт импульса < 20 нс

Применения: модуляция добротности

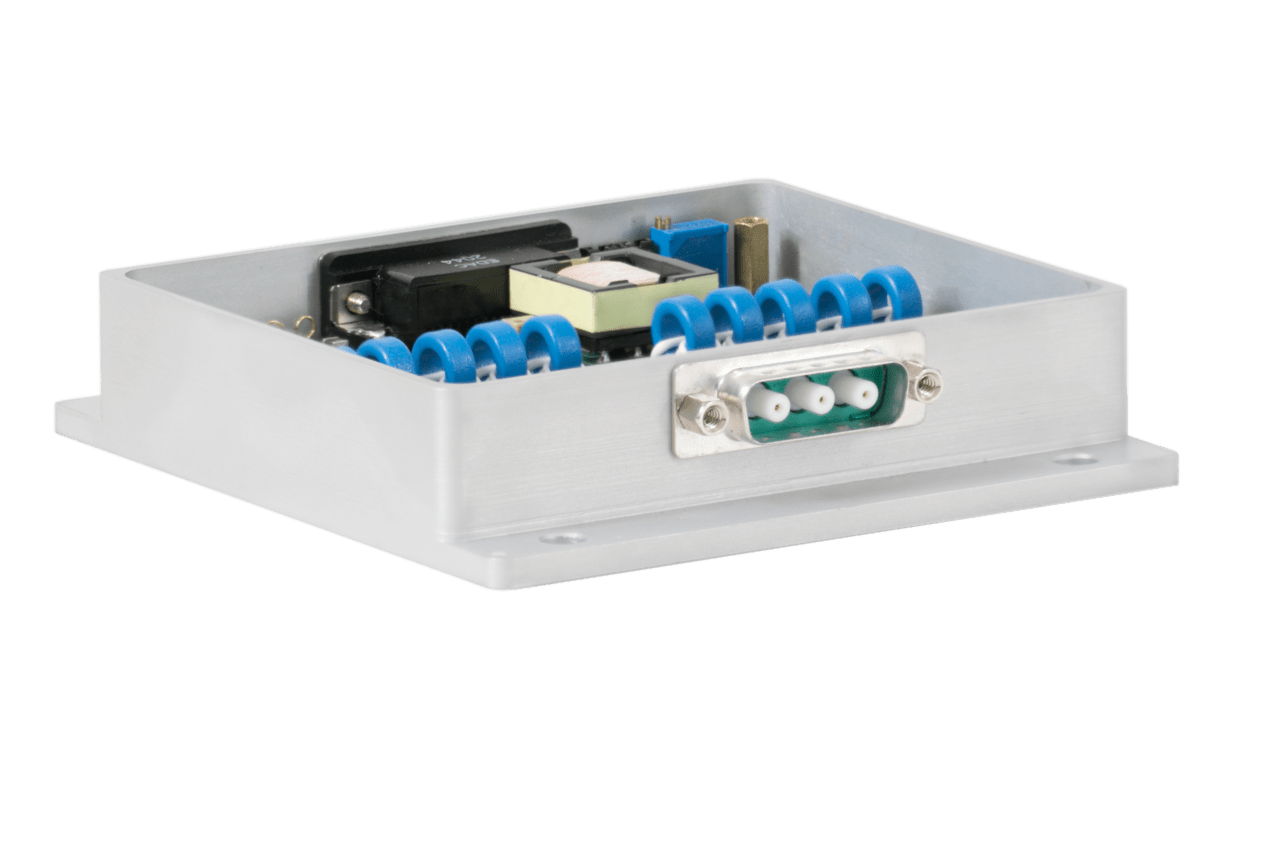

Драйверы ячейки Поккельса QBD-mini

Особенности драйверов элекро-оптических затворов QBD-mini:

  • Компактные размеры - 90x50x20 мм
  • Схема с затягиванием или выталкиванием напряжения
  • Выходное напряжение - до 4 кВ
  • Частота импульсов - до 50-100 кГц (в зависимости от напряжения)
  • Передний фронт импульса < 20 нс

Применения: модуляция добротности

Драйверы ячейки Поккельса QBU-серии

Драйверы электро-оптических затворов QBU-серии являются гораздо более функциональными, чем драйверы QBD-серии, и, следовательно, имеют расширенную сферу применений:

  • Повторяет на выходе управляющий TTL сигнал
  • Выходное напряжение - до 6 кВ
  • Частота импульсов - до 100 кГц (в зависимости от напряжения)
  • Передний и задний фронты < 15 нс

Применения: модуляция добротности, выделение импульсов, прочее

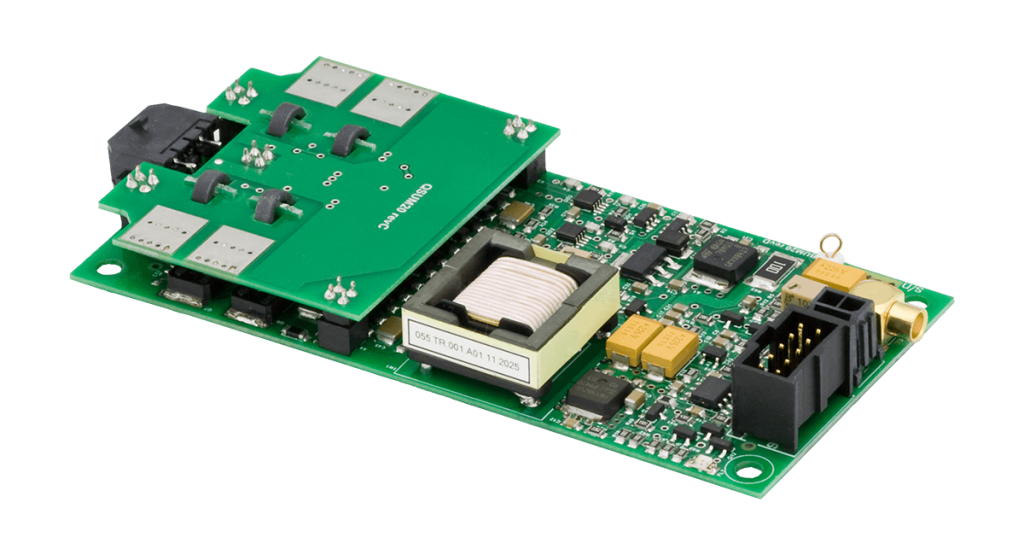

Драйверы ячейки Поккельса QBU-mini

Особенности драйверов элекро-оптических затворов QBU-mini:

  • Компактные размеры - 140x50x20 мм
  • Повторяет на выходе управляющий TTL сигнал
  • Выходное напряжение - до 3.5 кВ
  • Частота импульсов - до 50 кГц (в зависимости от напряжения)
  • Передний и задний фронты < 15 нс

Применения: модуляция добротности, селекция импульсов, прочее

Драйверы ячейки Поккельса QBU-10kV

QBU-10kV - это расширение возможнотей QBU-серии до рабочих напряжений в 10кВ.

  • Повторяет на выходе управляющий TTL сигнал (схема с затягиванием или выталкиванием напряжения - по запросу)
  • Выходное напряжение - до 10 кВ
  • Частота импульсов > 5 кГц @ 10 кВ
  • Передний фронты < 20 нс, задний фронты < 25 нс

Применения: модуляция добротности, выделение импульсов, прочее.
